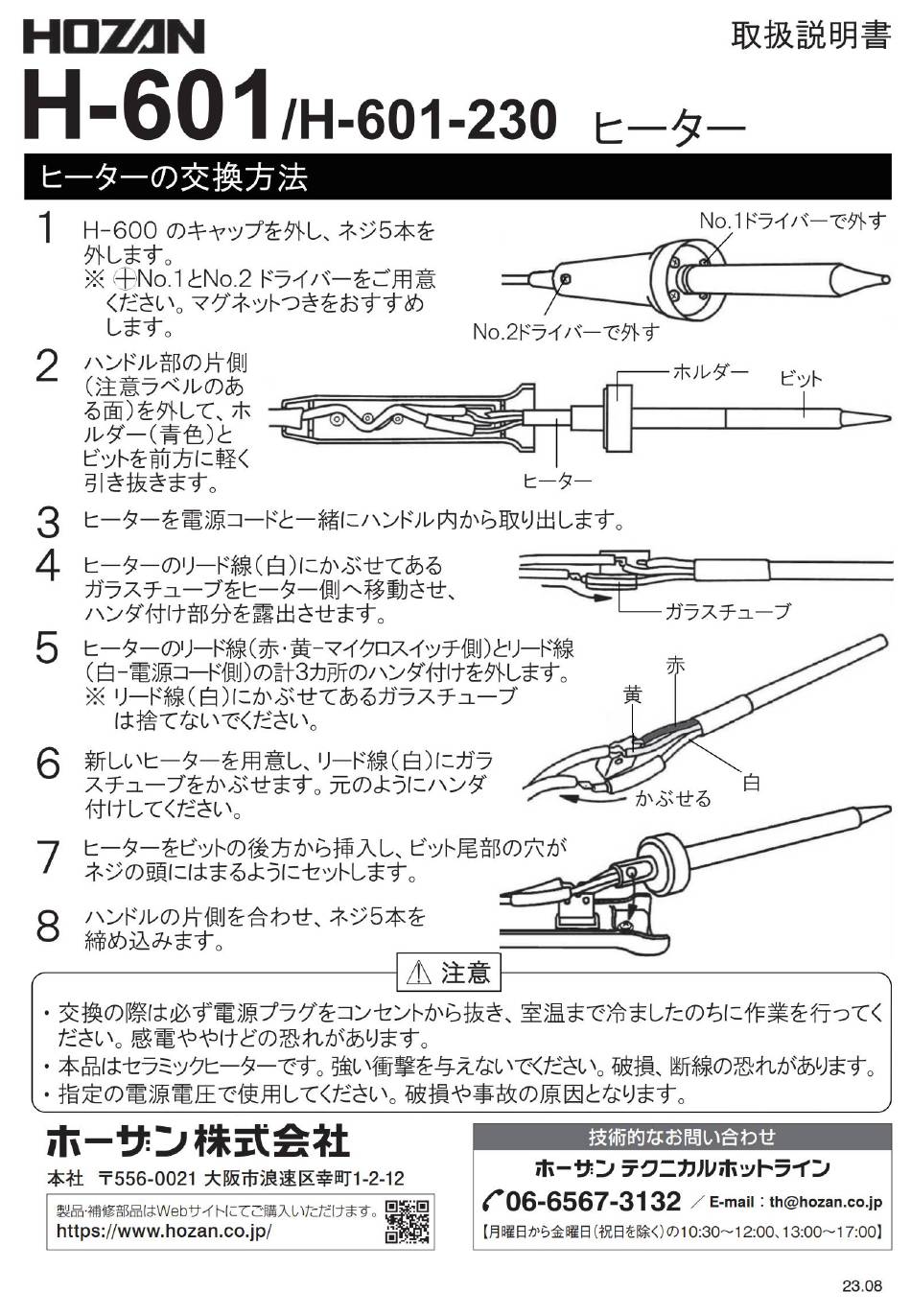

HOZAN H-601 Instruction Manual

H-600 のキャップを外し 、 ネジ 5 本を
外し穿す 。
X ㊉ No. 1 と No.2 ドライバーをご用意
く运さい 。 マグネットつきをおすすめ
します 。
ハンドル部の片側
( 注意ラベルのあ
る面 ) を外して 、 ホ
ルダー ( 青色 ) と
ビットを前方に軽く
引き抜きます 。
ビット
j- — —
ホルダー
* 一
ヒーター
ヒ _ ターを電源コ _ ドと一緒にハンドル内から取り出します 。
ヒーターのリード線 ( 白 ) にかぶせてある
ガラスチューブをヒーター側へ移動させ 、
ハンダ付け部分を露出させます 。
ヒーターのりード線 ( 赤 ■ 黄-マイクロスイッチ側 ) と 1
j
ード線
( 白-電源コード側 ) の計 3 力所のハンダ付けを外します 。
X リード線 ( 白 ) にかぶせてあるガラスチューブ
は捨てないでください 。
6
かぶせる
7
8
△注意
ハンドルの片側を合わせ 、 ネジ 5 本を
締め込みます 。
• 交換の際は必ず電源プラダをコンセントから抜き 、 室温まで冷ましたのちに作業を行ってく
ださい 。 感電ややけどの恐れがあります 。
• 本品はセラミックヒーターです 。 強い衝撃を与えないでください 。 破損 、 断線の恐れがあります 。
• 指定の電源電圧で使用してください 。 破損や事故の原因となります 。

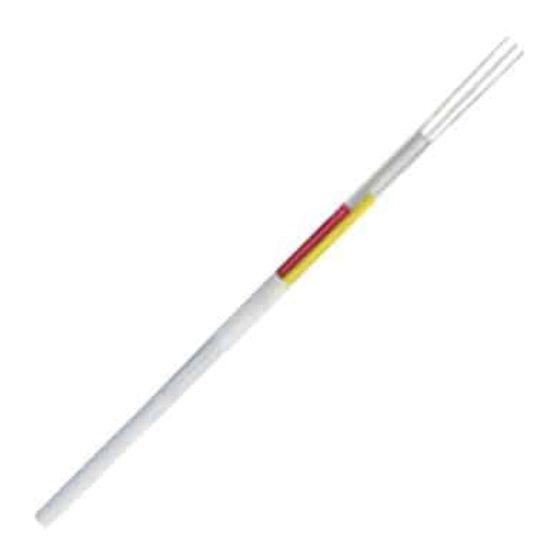

新しいヒーターを用意し 、 リード線 ( 白 ) にガラ
ん
スチューブをかぶせます 。 元のようにハンダ
付けしてください 。 "
ヒーターをビットの後方から挿入し 、 ビット尾部の穴が
ネジの頭にはまるようにセットしまサ 。
ホーサン株式会社
本社 〒 556-0021 大阪市浪速区幸町 1-2-12
製品•補修部品は
Web
サイトにてご購入し 、 ただけます 。
https://www.hozan.co.j p/
技術的なお問い合わせ
ホーサンテクニカルホットライン
C 06-6567-31 32
/ E-mail : th@hozan.co.jp
【 月曜日から金曜日 ( 祝日を除く ) の 1 0:30-1 2:00 、 1 3:00-17:00]
HDZC1N
取扱説明書
H-601/H-601-230
ヒ-夕-
ヒーターの交換方法
1
2
3
4
5
23.08
