WIRELESS REMOTE CONTROL

Thank you very much for purchasing this Air Conditioner. Please read the

Wireless Remote Control instructions carefully before using this appli-

ance and keep this manual for future reference.

*The design and specifications of the Wireless Remote Controller are subjected to change without prior notice.

Table of Contents

Need help?

Do you have a question about the RCH-RTY2-0 and is the answer not in the manual?

Questions and answers

Summary of Contents for DIAL RCH-RTY2-0

Page 1 WIRELESS REMOTE CONTROL Thank you very much for purchasing this Air Conditioner. Please read the Wireless Remote Control instructions carefully before using this appli- ance and keep this manual for future reference. *The design and specifications of the Wireless Remote Controller are subjected to change without prior notice.

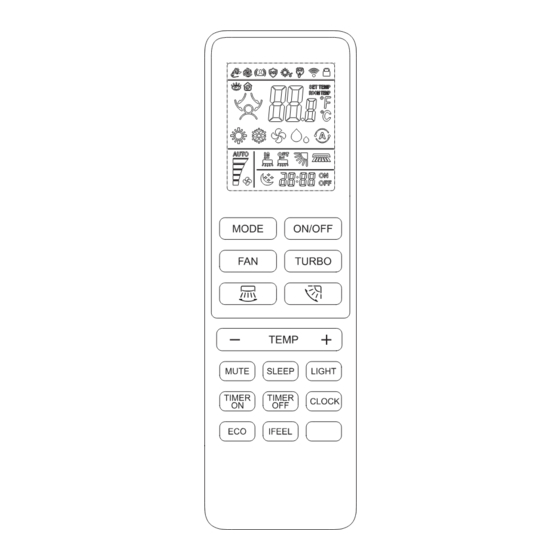

Page 3: Remote Control Display
REMOTE CONTROL Remote Control Display Symbols Meaning Auto Mode Cooling Mode Dry Mode Fan Only Mode Heating Mode 8°C Heating Function ECO Function Timer/Clock Function Temperature Indicator Fan Speed: Auto/ High/ Mid-High/ Mid/ Mid-Low/ Low MUTE Function TURBO Function Up-Down Auto Swing Left-Right Auto Swing SLEEP Function I FEEL Function...
Page 4 REMOTE CONTROL Button Function ON / OFF Turns on/off the air conditioner. Temp + Increases temperature, or Timer/Clock setting hours. Temp - Decreases temperature, or Timer/Clock setting hours. MODE Selects the mode of operation (AUTO, COOL, DRY, FAN, HEAT). Activates/deactivates the ECO function. TURBO Activates/deactivates the TURBO function.
Page 5: Replacement Of Batteries
REMOTE CONTROL Replacement of Batteries Remove the battery cover plate from the rear of the remote control, by sliding it in the direction of the arrow. Install the batteries according to the direction (+ and -) shown on the Remote Control. Reinstall the battery cover by sliding it into place.
Page 6 REMOTE CONTROL Press MODE button to select the mode of operation (AUTO, COOL, DRY, FAN, HEAT). If the unit does not respond when changing modes, wait 3 minutes and try again. AUTO MODE FAN MODE (Not FAN Button) Automatic mode. AUTO Fan mode, air ventilation only.
Page 7: Clock Function
REMOTE CONTROL CLOCK Function TIMER Function ---- TIMER ON Switch the unit ON after a set time. Change the current local time. CLOCK TIMER ON Press the CLOCK button once. Set the cur- With the unit switched off, set the TIMER. To set rent local time in 24 hour format using the the timer to switch the unit on automatically: 1.
Page 8: Turbo Function
REMOTE CONTROL TURBO Function ECO Function TURBO Automatically sets the operation at minimum capacity to save energy. To activate the turbo function, press the TURBO button. The symbol will appear Press the ECO button. The symbol will on the display. Press again to cancel this appear on the display, and the appliance function.
Page 9: Clean Function
REMOTE CONTROL CLEAN Function 8°C HEATING Function To activate this function, the indoor unit 1. Press and hold the and TEMP + but- must be off with the mode set to COOL or tons for 3 seconds to activate this function. DRY.
Page 11: Control Remoto Inalámbrico
CONTROL REMOTO INALÁMBRICO Muchas gracias por comprar este aire acondicionado. Lea atentamente las instrucciones del control remoto inalámbrico antes de usar este aparato y conserve este manual para consultarlo en el futuro. *El diseño y las especificaciones del control remoto inalámbrico están sujetos a cambios sin previo aviso.
Page 13: Control Remoto
CONTROL REMOTO Pantalla de Control Remoto Núm. Símbolos Significado Modo Auto Modo Cooling (Frío) Modo Dry (Deshumidificación) Modo Fan (Ventilador) Modo Heating (Calor) Función 8°C Heating (Calor) Función ECO Función Timer/Clock (Temporizador/Reloj) Indicador de Temperatura Velocidad del Ventilador: Auto/ Alto/ Medio-Alto/ Medio/ Medio-Bajo/ Bajo Función MUTE (Silencio) Función TURBO Oscilación Automática Arriba-Abajo...
Page 14 CONTROL REMOTO Núm. Botón Función ON / OFF Para encender/apagar el aire acondicionado. Temp + Para aumentar la temperatura o las horas de ajuste del temporizador/reloj. Temp - Para disminuir la temperatura o las horas de ajuste del temporizador/reloj. MODE Para seleccionar el modo de operación (AUTO, COOL, DRY, FAN, HEAT).
Page 15: Reemplazo De Baterías
CONTROL REMOTO Reemplazo de Baterías Retire la placa de la tapa de la batería de la parte posterior del control remoto, deslizándola en la dirección de la flecha. Instale las baterías de acuerdo con la dirección (+ y -) que se muestra en el control remoto. Vuel- va a instalar la tapa de la batería deslizándola en su lugar.
Page 16 CONTROL REMOTO Presione el botón MODE para seleccionar el modo de operación (AUTO, COOL, DRY, FAN, HEAT). Si la unidad no responde al cambiar de modo, espere 3 minutos y vuelva a intentarlo. MODO AUTO MODO FAN (No el Botón FAN) Modo ventilador, solo ventilación Modo automático.
Page 17 CONTROL REMOTO Función Temporizador - ENCENDIDO Función CLOCK (RELOJ) Encienda la unidad después de un TIMER ON Configurar la hora actual. CLOCK tiempo establecido. Presione el botón CLOCK una vez. Establezca Con la unidad apagada, configure el temporizador. la hora local actual en formato de 24 horas Para configurar el temporizador para que usando los botones + y - .
Page 18: Función Turbo
CONTROL REMOTO Función TURBO Función ECO Configura automáticamente la TURBO operación a la capacidad mínima Para activar la función turbo, presione el botón para ahorrar energía. TURBO . El símbolo aparecerá en la pan- Presione el botón ECO . El símbolo apare- talla.
Page 19: Función De Bloqueo Para Niños
CONTROL REMOTO Función CLEAN (Autolimpieza) Función 8°C HEATING Para activar esta función, la unidad interior Mantenga presionados los botones debe estar apagada con el modo en COOL o TEMP + durante 3 segundos para activar DRY. Esta función no se puede activar con la esta función.
