DNA TOTEM Assembly Instructions

Hide thumbs

Available languages

DNA TOTEM – instrukcja montażu

Dziękujemy za zakup DNA TOTEM. Prosimy przed użyciem dokładnie

zapoznać się z poniższą instrukcją montażu. Upewnij się, że produkt

jest kompletny. Jeśli jakiejkolwiek części brakuje, prosimy o kontakt

z dystrybutorem.

Co znajdziesz w opakowaniu?

Podstawa dolna

Podstawa górna

Osłona*: czarna,

biała

Pylony wspierające

podstawę górną

Pylony wspierające

podstawę dolną

Wspornik krzyżowy

Śruby do ręcznego

dokręcenia

Śruby standardowe

Podkładki 2 mm

Adapter kolumnowy

35 mm

* Osłony można przecierać wilgotną szmatką lub prać ręcznie/maszynowo w temperaturze maksymalnie 30 stopni. Są one zabezpieczone powłoką

ognioodporną – po praniu zaleca się ponowne pokrycie tkaniny powłoką ognioodporną.

1 szt.

1 szt. każdego koloru

2 szt.

4 szt.

9 szt.

1 szt.

Pozostała zawartość opakowania

• 2 podkładki z pianki EVA pod podstawę górną

• opaski kablowe z zapięciem rzepowym

• 1 pokrowiec na pylony

• 1 pokrowiec na podstawy

Parametry

• Minimalna wysokość: 100 cm

• Maksymalna wysokość: 175 cm

• Maks. obciążenie: 60 kg

• Wymiary podstawy dolnej: 50 x 50 cm

• Wymiary podstawy górnej: 30 x 30 cm

• Wymiary transportowe: 50 x 25 x 97 cm

• Waga: 17 kg

Montaż:

W przypadku stosowania standardowych śrub – przygotuj klucz

nastawny (brak w zestawie).

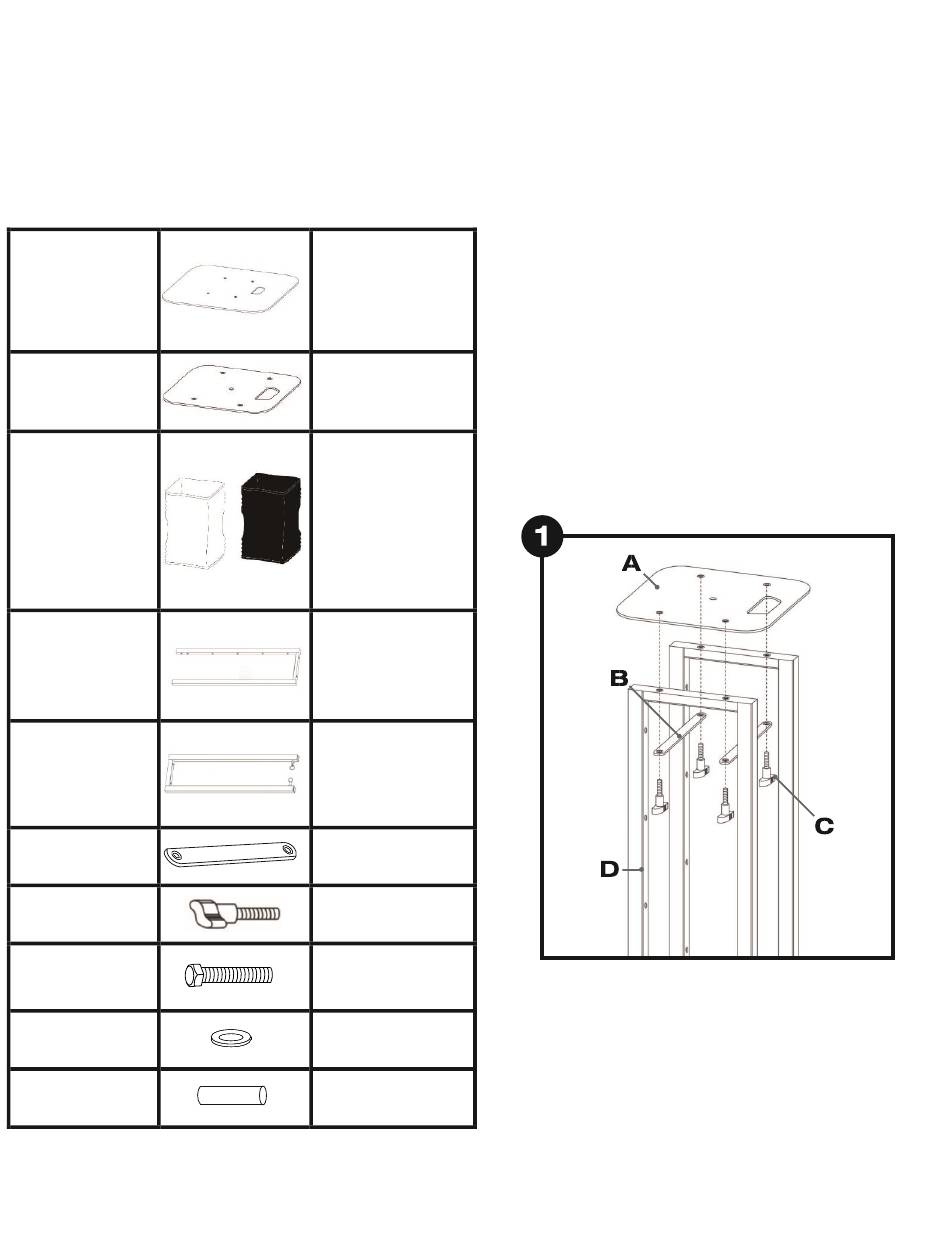

Przymocować podstawę górną (A) do pylonów wspierających pod-

stawę górną (D) za pomocą 4 ręcznie dokręcanych śrub (C). Opcjo-

nalnie można użyć dostarczonych standardowych śrub. Upewnić

się, że wsporniki krzyżowe (B) są włożone pomiędzy śruby dokrę-

cane ręcznie a pylone wspierające podstawę górną, jak pokazano

na powyższym rysunku.
