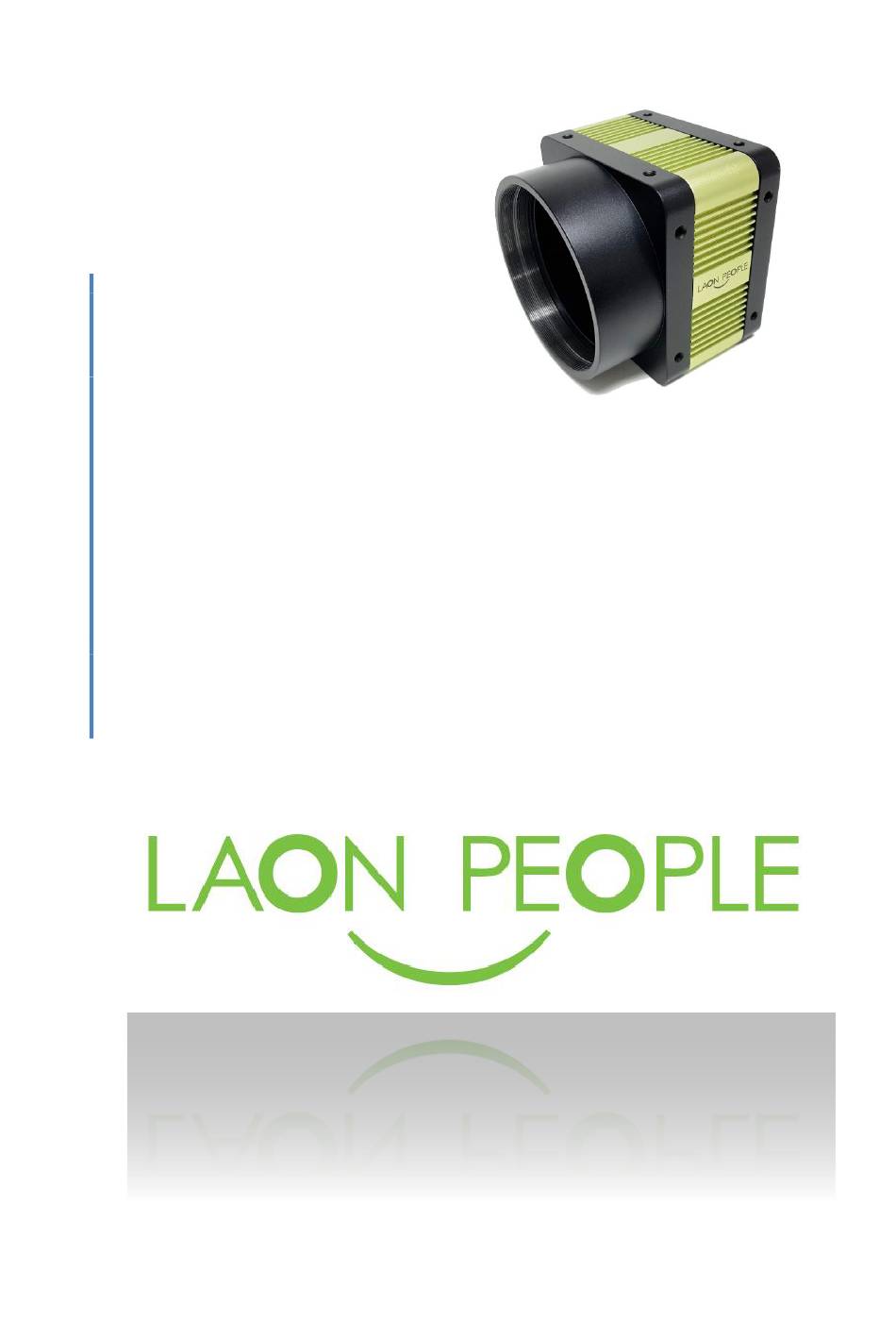

LPMVC-CL50M Camera
User Manual
Version 1.0
2017-04-10

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LPMVC-CL50M and is the answer not in the manual?

Questions and answers

Related Manuals for Laon People LPMVC-CL50M

Summary of Contents for Laon People LPMVC-CL50M

  • Page 1 LPMVC-CL50M Camera User Manual Version 1.0 2017-04-10...

  • Page 2: Table Of Contents

    Sensor Information ..................15 3.4.1. LPMVC-CL50M/C Sensor Optical Chart ............15 Mechanical Specifications ................16 3.5.1. LPMVC-CL50M/C Outline .................16 3.5.2. LPMVC-CL50M/C FBL (Flange Back Length) M72 Mount ........17 3.5.3. LPMVC-CL50M/C Tripod Mount Plate ............18 4. Camera Interface ..............19 LPMVC-CL50M/C General Description ............. 19 Camera Link 커넥터...
  • Page 3 4.4.2. I/O 커넥터 ..................27 4.4.3. JTAG 커넥터 ..................28 LPMVC-CL50M/C Trigger Input Circuit ............. 29 LPMVC-CL50M/C Strobe Output Circuit ............30 5. Camera Functions ............... 31 Region of Interest (ROI) ................31 ReverseX ....................32 Test Pattern ....................32 Exposure ....................33 Frame Rate ....................
  • Page 4 Read Command ..................49 Command List .................... 50 7. Camera Control Program ............. 52 CLCONTROL ....................52 ImageFormat Tab ..................54 7.2.1. ROI ....................55 7.2.2. Image Flipping ..................55 7.2.3. Binning ....................55 7.2.4. Data Bit....................55 7.2.5. Test Pattern ..................55 7.2.6. TapMode .....................56 Acquisition Tab ...................
  • Page 5 7.5.6. Point 1 ~ Point 6 ...................64 7.5.7. Set to Linear ..................65 ISP/UserSet Tab ..................66 7.6.1. PRNU ....................66 7.6.2. DSNU ....................67 7.6.3. DPC ....................67 7.6.4. LSC ....................67 7.6.5. UserSet ....................67...
  • Page 6 List Of Figures Figure 1. LPMVC-CL50M/C Sensor Optical Chart ..........15 Figure 2. LPMVC-CL50M/C Outline ...............16 Figure 3. LPMVC-CL50M/C Flange Back Length M72 Mount ......17 Figure 4. LPMVC-CL50M/C Tripod Mount Plate ..........18 Figure 5. Back panel of LPMVC-CL50M/C ............19 Figure 6. LPMVC-CL50M/C Camera Link 커넥터 ..........20 Figure 7.
  • Page 7 List Of Table Table 1. LPMVC-CL50M/C Technical Specifications ..........14 Table 2. Pin Assignments for LPMVC-CL50M/C Camera Link 커넥터 1 ....20 Table 3. Pin Assignments for LPMVC-CL50M/C Camera Link 커넥터 2 ....21 Table 4. Description of each Data bits for 8Tap/8bit ........22 Table 5.
  • Page 8 Revision History Revision Date Comments 2017.04.10 Initial release.

  • Page 9: Introduction

    고객의 자체 제품수리 및 개조로 인한 고장 발생시  본 제품의 수리용 부품 보유기간은 2년입니다. Disclaimer 본 사용자 안내서에서 제공된 모든 제품 설명과 정보들은 사전 공지 없이 변경될 수 있습니다. Copyright © 2010 ~ 2017 Laon People, Co., LTD ® Incorporation. All rights reserved.

  • Page 10: Precaution

    LPMVC-CL Camera User Manual 2. Precaution General Caution 카메라를 사용하기 전에 본 사용자 설명서를 주의 깊게 읽어주시기 바랍니다.  불안전하고 비정상적인 카메라 사용으로 인해 발생한 결함에 대해서는 보증하지 않음  카메라에 붙어있는 일련번호 라벨을 제거하지 말 것  던지거나 떨어트리는 등의 손상을 가하지 말 것 ...

  • Page 11: Installation Caution

    LPMVC-CL Camera User Manual Installation Caution 매우 덥거나 차가운 장소, 습도 및 먼지가 많은 곳에 카메라를 설치하지 마시기 바랍니다. 불안전한 조명 상태, 진동이 심한 장소에는 설치하지 마시기 바랍니다. 카메라의 이동이나 설치 전에는 반드시 모든 전원을 끄시기 바랍니다. Power Supply Caution 전원...

  • Page 12: Camera Specification

    LPMVC-CL50M/C는 50M Pixel의 고해상도 영상 데이터를 Camera Link Interface 방식을 통해10- Tap(15 FPS) / 8-Tap(12 FPS) / 4-Tap (6 FPS) / 2-Tap(3 FPS)를 지원하는 고해상도 카메라입니다. 이러한 LPMVC-CL50M/C는 공장 자동화 및 고성능의 감시 장비, 의료 등의 다양한 분야에 적합한 제품입니다.

  • Page 13: Key Feature

    LPMVC-CL Camera User Manual Key Feature  High speed 47.5 mega-pixel CMOS image sensor  Global shutter  Frame Rate: 15 FPS (10 Tap) / 12 FPS (8 Tap) / 6 FPS (4 Tap) / 3 FPS (2 Tap)  Output Pixel Format: 8 Bit/10 Bit/12 bit ...

  • Page 14: Technical Specifications

    M72 Mount FPGA F/W Update Support USB Miro-B Type JTAG 커넥터 Power DC +12 V ~ 24 V ± 10% (Max. 12 W) Dimension (㎜) 80 x 80 x 48.8 mm Operating Temperature 0℃ ~ 40℃ Table 1. LPMVC-CL50M/C Technical Specifications...

  • Page 15: Sensor Information

    LPMVC-CL Camera User Manual Sensor Information 3.4.1. LPMVC-CL50M/C Sensor Optical Chart <TBD> Figure 1. LPMVC-CL50M/C Sensor Optical Chart...

  • Page 16: Mechanical Specifications

    LPMVC-CL Camera User Manual Mechanical Specifications 3.5.1. LPMVC-CL50M/C Outline Figure 2. LPMVC-CL50M/C Outline...

  • Page 17: Lpmvc-Cl50M/C Fbl (Flange Back Length) M72 Mount

    LPMVC-CL Camera User Manual 3.5.2. LPMVC-CL50M/C FBL (Flange Back Length) M72 Mount Figure 3. LPMVC-CL50M/C Flange Back Length M72 Mount...

  • Page 18: Lpmvc-Cl50M/C Tripod Mount Plate

    LPMVC-CL Camera User Manual 3.5.3. LPMVC-CL50M/C Tripod Mount Plate Figure 4. LPMVC-CL50M/C Tripod Mount Plate...

  • Page 19: Camera Interface

    4. Camera Interface LPMVC-CL50M/C General Description LPMVC-CL50M/C은 아래와 같은 4개의 커넥터를 통해 외부 장비와 연결 및 통신을 하며, 카메라 후면의 LED를 통하여 카메라의 동작 상태를 알려준다. ① Camera Link 커넥터 1: 26-Pin Mini D Ribbon (MDR) female 커넥터는 비디오 영상, 컨트롤 신...

  • Page 20: Camera Link 커넥터

    LPMVC-CL Camera User Manual Camera Link 커넥터 LPMVC-CL50M/C의 Camera Link 커넥터는 3M사의 26-pin, female, 1.27 mm MDR 커넥터를 사용하 였다. 적용된 Camera Link 커넥터는 카메라 링크 규격을 준수하며, 아래 Figure 6과 Table 2, 3은 Camera Link 커넥터들의 각 핀 번호와 상세설명이다.

  • Page 21: Table 3. Pin Assignments For Lpmvc-Cl50M/C Camera Link 커넥터 2

    LPMVC-CL Camera User Manual Table 3. Pin Assignments for LPMVC-CL50M/C Camera Link 커넥터 2...

  • Page 22: Lpmvc-Cl50M/C Camera Link Assignment

    LPMVC-CL Camera User Manual LPMVC-CL50M/C Camera Link Assignment Figure 7. Description of each Data bits for 8Tap/8bit Data bit Description DA0 ~ DA7 8bit data for Tap1 DB0 ~ DB7 8bit data for Tap2 DC0 ~ DC7 8bit data for Tap3...

  • Page 23: Figure 8. Bit Assignments For Lpmvc-Cl50M (10Tap/8Bit)

    LPMVC-CL Camera User Manual Figure 8. Bit Assignments for LPMVC-CL50M (10Tap/8bit) Data bit Description DA0 ~ DA7 8bit data for Tap1 DB0 ~ DB7 8bit data for Tap2 DC0 ~ DC7 8bit data for Tap3 DD0 ~ DD7 8bit data for Tap4...

  • Page 24: Figure 9. Parallel Data Mapped To Lvds Outs

    LPMVC-CL Camera User Manual Figure 9. Parallel Data Mapped to LVDS outs.

  • Page 25: Table 6. Camera Link Tap Port Assignments

    LPMVC-CL Camera User Manual Table 6. Camera Link TAP Port Assignments...

  • Page 26: Lpmvc-Cl50M/C 커넥터

    LPMVC-CL Camera User Manual LPMVC-CL50M/C 커넥터 4.4.1. Power 커넥터 LPMVC-CL50M/C의 전원 커넥터는 Hirose 6핀 원형 커넥터(HR10A-7R-6PB)를 적용하였다. Figure 10와 Table 7은 전원 커넥터의 각 핀 번호와 상세설명이다. Figure 10. LPMVC-CL50M/C Power 커넥터 Pin Number Signal Name Type Function 1, 2, 3...

  • Page 27: I/O 커넥터

    LPMVC-CL Camera User Manual 4.4.2. I/O 커넥터 LPMVC-CL50M/C의 I/O 커넥터는 Hirose 4핀 원형 커넥터(HR10A-7R-4S)를 적용하였고, 외부 트 리거 입력과 조명 출력으로 구성된다. Figure 11과 Table 8은 커넥터의 각 핀 번호와 상세설명이다. Figure 11. LPMVC-CL50M/C I/O 커넥터 Pin Number Signal Name...

  • Page 28: Jtag 커넥터

    LPMVC-CL Camera User Manual 4.4.3. JTAG 커넥터 LPMVC-CL50M/C 의 JTAG 커넥터는 사용의 편의성을 위해 USB Micro-B Type 커넥터를 사용하였 다. JTAG 커넥터는 외부에서 손쉽게 FPGA 펌웨어 업데이트가 가능하도록 한다. 핀 배열은 다음과 같다. Figure 12. LPMVC-CL50M/C JTAG 커넥터 Pin Number...

  • Page 29: Lpmvc-Cl50M/C Trigger Input Circuit

    LPMVC-CL Camera User Manual LPMVC-CL50M/C Trigger Input Circuit 다음 그림은 LPMVC-CL50M/C의 트리거 입력 회로도를 나타낸다. 입력된 트리거 신호는 포토커플 러를 통해서 내부 회로로 전달된다. 트리거 신호의 최소 폭은 1㎲는 되어야 카메라에서 인식할 수 있으며, 만약 트리거 신호의 폭이 1 ㎲보다 짧으면 카메라는 이 신호를 무시한다.

  • Page 30: Lpmvc-Cl50M/C Strobe Output Circuit

    LPMVC-CL Camera User Manual LPMVC-CL50M/C Strobe Output Circuit 다음 그림은 LPMVC-CL50M/C의 Strobe 출력 회로를 나타낸다. LPMVC-CL50M/C의 Strobe 출력 신호는 포토커플러를 통해서 외부 I/O 커넥터에 전달되며 Strobe 출력 신호의 폭은 카메라의 노 출시간과 동기를 맞춰 출력된다. Figure 14. LPMVC-CL50M/C Strobe Output circuit...

  • Page 31: Camera Functions

    도로 영상을 전송할 수 있다. ROI의 가로폭과 세로폭이 줄어들수록 영상의 전송속도가 더 빨라진 다. LPMVC-CL50M/C에서 지정할 수 있는 ROI의 X축 시작위치는 10 Tap이면 10의 배수, 8 Tap이면 8 의 배수, 4 Tap이면 4의 배수, 2 Tap이면 2의 배수로 가능하다. 그리고 ROI의 Y축 위치 및 세로 폭...

  • Page 32: Reversex

    Figure 16. ReverseX Test Pattern Test pattern은 이미지 센서가 아닌 카메라 자체에서 만든 영상 데이터로서 카메라의 정상적인 영 상 데이터 전송을 확인하기 위해서 사용하는 기능이다. LPMVC-CL50M은 모두 3가지의 test pattern을 지원한다. <Test Pattern 1> <Test Pattern 2> <Test Pattern 3>...

  • Page 33: Exposure

    LPMVC-CL Camera User Manual Exposure LPMVC-CL50M Camera는 global shutter를 이용해서 영상 데이터를 추출하기 때문에 한 프레임 내 의 모든 영상 데이터가 서로 동기가 맞는 장점이 있다. 지원하는 exposure time의 범위는 45㎲ ~ 999.9㎳까지 1㎲ 단위로 설정할 수 있다. 설정된 frame rate의 범위를 벗어나는 exposure time을...

  • Page 34: Dpc (Defect Pixel Correction)

    LPMVC-CL Camera User Manual DPC (Defect Pixel Correction) DPC는 Pixel 단위 DPC, Row DPC, Column DPC 처리가 가능하다. DPC 개수는 연속된 defect pixel, row defect, column defect은 1개로 보며 최대 20,000개까지 처리가 가능하다. CL50M에서 처리 가 능한 DPC는 아래 표와 같다. Defect Name Definition Comment...

  • Page 35: Figure 19. Dpc Method When Adjacent Defect Pixel

    LPMVC-CL Camera User Manual 최대 5개까지 연속된 Defect Pixel에 대하여 보정이 가능하고 보정 방법은 아래 그림과 같다. Figure 19. DPC method when adjacent defect pixel 1개의 Row에 Defect Pixel이 2,000개 이상 연속으로 존재하면 해당 Row는 Row Defect으로 처 리한다. 첫 번째 Row가 Row Defect이면 2번째 Row 값으로 보정한다. 그 외에 Row Defect은 위...

  • Page 36: Figure 21. Dpc Method When Column Defect

    LPMVC-CL Camera User Manual 1개의 Column에 Defect Pixel이 2,000개 이상 연속으로 존재하면 해당 Column는 Column Defect으로 처리한다. 첫 번째 Column이 Column Defect이면 2번째 Column 값으로 보정한다. 마지막 Column이 Column Defect이면 이전 Column 값으로 보정한다. 그 외의 Column Defect 은 근접한 좌우 Column 값의 평균 값으로 보정한다. 연속적인 Column Defect에 대해서는 보정 을...

  • Page 37: Dsnu (Dark-Signal Non Uniformity) Correction

    LPMVC-CL Camera User Manual DSNU (Dark-signal non uniformity) Correction 이미지센서 제조과정에서 각 픽셀들은 미세한 차이가 발생한다. 이로 인하여 빛이 없는 상태에서 도 각 픽셀 값에 차이가 발생한다. DSNU Correction 기능은 각 픽셀들의 차이를 보정하여 균일한 이미지를 획득할 수 있다. 보정 데이터는 제품 출하 시 기본 값이 디바이스 내부의 비휘발성 메모리에 저장되며, 이미지 센 서...

  • Page 38: Prnu (Pixel Response Non Uniformity) Correction

    LPMVC-CL Camera User Manual PRNU (Pixel response non uniformity) Correction 이미지 센서 제조과정에서 각 픽셀은 미세한 차이가 발생하고, 이로 인해 빛에 대한 응답특성의 차이가 발생한다. PRNU Correction 기능은 각 픽셀의 응답특성을 보정하여, 균일한 이미지를 획득할 수 있다. 보정 데이터는 제품 출하 시 기본 값이 디바이스 내부의 비휘발성 메모리에 저장되며, 이미지 센 서...

  • Page 39: Lens Shading Correction

    LPMVC-CL Camera User Manual Lens Shading Correction 렌즈의 특성으로 인해 렌즈의 중앙부분과 주변 부분이 받아들이는 광량에 차이가 발생한다. 이 차 이로 인해 이미지의 가장자리가 가운데에 비해 어둡게 된다. Lens Shading Correction 기능은 64 x 64 픽셀단위로 각 블록에 대한 이득(Gain)을 산출하여 보정 함으로써...

  • Page 40: Camera Output Timing Chart

    LPMVC-CL Camera User Manual Camera Output Timing Chart 다음의 그림들은 LPMVC-CL50M/C의 Vertical Timing Chart를 나타내는 그림이다. 여기서 1H는 1 Line으로 7920 Pixel을 뜻한다. 5.11.1. Vertical Timing Chart Figure 25. Vertical Timing Chart of 2Tap...

  • Page 41: Figure 26. Vertical Timing Chart Of 4 Tap

    LPMVC-CL Camera User Manual Figure 26. Vertical Timing Chart of 4 Tap Figure 27. Vertical Timing Chart of 8 Tap...

  • Page 42: Figure 28. Vertical Timing Chart Of 10 Tap

    LPMVC-CL Camera User Manual Figure 28. Vertical Timing Chart of 10 Tap...

  • Page 43: Trigger Mode

    LPMVC-CL Camera User Manual Trigger Mode LPMVC-CL Camera는 카메라 내부에서 트리거 신호를 발생시키는 Internal Trigger Mode와 외부 트리거 포트를 통해서 트리거 신호를 입력 받는 External Trigger Mode, 그리고 영상 데이터의 전 송 도중에 입력되는 트리거 신호에도 정상 동작하는 Overlap Trigger Mode를 지원한다. 트리거 설정에...

  • Page 44: Free-Run Mode

    LPMVC-CL Camera User Manual 5.12.1. Free-Run Mode Free-Run mode에서 내부 트리거 신호의 주기는 한 프레임의 영상 데이터가 전송되는 시간과 센 서의 노출 시간에 의해서 결정되며 주기적으로 영상 데이터를 출력한다. 한 프레임의 영상 데이터 가 전송되는 시간은 영상의 크기(ROI)에 따라 달라진다. 한 프레임의 영상 데이터가 전송되는 시 간이...

  • Page 45: Edge Preset Trigger Mode (Programmable Exposure Control)

    LPMVC-CL Camera User Manual Figure 31. Trigger Delay Timing 5.12.3. Edge Preset Trigger Mode (Programmable exposure control) Edge Preset Trigger Mode에서는 카메라에 설정된 exposure time 간격으로 트리거 신호가 발생한 다. 카메라를 Edge Preset Trigger Mode로 동작시키기 위해서는 Trigger Source를 External Trigger port나...

  • Page 46: Overlap Trigger Mode

    LPMVC-CL Camera User Manual 5.12.4. Overlap Trigger Mode 영상 데이터를 전송하는 도중에 트리거 신호가 입력됐을 때 이 신호를 무시하지 않고 영상 데이 터를 전송하는 동작과 센서의 노출동작을 동시에 진행한다. Frame rate이 매우 빠르거나 센서의 노 출 시간이 아주 짧지 않은 경우에 효과적으로 사용할 수 있기 때문에 카메라의 최대 frame rate까 지...

  • Page 47: Strobe

    LPMVC-CL Camera User Manual Strobe 외부 광원과 카메라를 동기화시킬 때 strobe 기능을 사용하는데 strobe 설정에 사용되는 항목들은 다음과 같다. Sensor Exposure Sync. 센서에서 노출을 시작할 때 외부 광원을 활성화시킨다.  Strobe Bypass Sync. CC3을 통해 외부에서 입력되는 광원 신호를 그대로 외부로 ...

  • Page 48: Look-Up Table (Lut)

    LUT는 12비트 밝기 값에 대하여 1대1로 변환 값을 설정하는 기능으로써 영상의 특정 영역, 또는 전체가 너무 어둡거나 밝은 경우, 또는 특정 밝기구간의 명암비를 더 키우거나 줄이고 싶을 때에 사용한다. LPMVC-CL50M Camera 는 모두 2개의 LUT를 저장할 수 있는데 CLCONTROL에서 직접 LUT를 설계할 때는 6개의 변곡점을 지원하며 사용자가 직접 LUT file을 이용해서 LUT를...

  • Page 49: Terminal

    LPMVC-CL Camera User Manual 6. Terminal 카메라와 직접 통신하기 위해서는 아래와 같이 통신 설정이 필요하다. Baud Rate : 115200 bps Data Bit : 8 bit Parity Bit : No Parity Stop bit : 1 Stop bit Flow Control : None COM 포트로...

  • Page 50: Command List

    LPMVC-CL Camera User Manual Command List Command n Parameter Description siw n ~ 7920 Set Image Width Get Image Width sih n ~ 6004 Set Image Height Get Image Height sox n ~ 7870 Set Image Offset X Get Image Offset X soy n ~ 5954 Set Image Offset Y...
  • Page 51 LPMVC-CL Camera User Manual stm n 1(on) / 0(off) Set Trigger Mode Get Trigger Mode sta n 0 : Rigging Edge Set Trigger Activation 1 : Falling Edge Get Trigger Activation 2 : Rigging Level 3 : Falling Level sts n Line0(External Set Trigger Source Trigger)

  • Page 52: Camera Control Program

    LPMVC-CL Camera User Manual 7. Camera Control Program CLCONTROL CLCONTROL 는 LPMVC-CL50M 을 제어하는 전용 프로그램이다. CLCONTROL 를 실행하면 Figure 33와 같이 UART 통신에 사용할 COM Port를 선택하는 대화상자가 나타난다. Figure 35. CLCONTROL UART Select Dialog 이 대화상자에는 사용자의 컴퓨터에서 검색된 물리적인 COM Port와 CameraLink 표준에서 사용...

  • Page 53: Figure 37. Clcontrol Image Format

    LPMVC-CL Camera User Manual Figure 37. CLCONTROL Image Format...

  • Page 54: Imageformat Tab

    LPMVC-CL Camera User Manual ImageFormat Tab Figure 38. CLCONTROL IMAGEFORMAT TAB...

  • Page 55: Roi

    LPMVC-CL Camera User Manual 7.2.1. ROI Set the region on the ROI. Offset X, Offset Y ROI 영역의 시작 위치를 나타낸다.  Width, Height ROI 영역의 가로/세로 크기를 나타낸다.  설정한 ROI 영역을 카메라에 적용한다.  7.2.2. Image Flipping 카메라의 영상출력을 반전한다. Reverse X 카메라의...

  • Page 56: Tapmode

    LPMVC-CL Camera User Manual 7.2.6. TapMode 카메라의 영상출력 Tap 정보를 나타내는 항목이다. Deca(10) 10-Tap 출력.  Full(8) 8-Tap 출력.  Medium(4) 4-Tap 출력.  Base(2) 2-Tap 출력. ...

  • Page 57: Acquisition Tab

    Exposure Time값을 올리면 화면이 밝아지는 효과가 있지만 설정된 Frame Rate을 초과하는 Exposure Time을 지정할 경우 Frame Grabber에 따라서 카메라와의 연결이 종료되기도 하므로 주 의해야 한다. LPMVC-CL50M 에서 설정할 수 있는 노출시간의 범위는 현재 Frame Rate에 따라 변 경된다. 1us 단위로 조절이 가능하며 최소 Exposure는 45us이다. 또한 현재 영상의 크기에 따라...

  • Page 58: Frame Rate

    길이나 세로 길이가 짧을수록 Frame Rate값을 더 높일 수 있다. 기본값은 현재 설정된 Image Tap 에 따라서 다르다. (ex. LPMVC-CL50M = 10-Tap : 15Hz, 8-Tap : 12Hz, 4-Tap : 6Hz, 2-Tap : 3Hz) 7.3.3. Analog Gain 카메라의 Analog Gain을 설정한다.

  • Page 59: Trigger/Strobe Tab

    LPMVC-CL Camera User Manual Trigger/Strobe Tab Figure 40. CLCONTROL TRIGGER/STROBE TAB 7.4.1. Trigger Trigger Mode Trigger 모드를 On/Off 한다. ...

  • Page 60: Trigger Activation

    LPMVC-CL Camera User Manual 7.4.2. Trigger Activation Edge Mode 트리거 신호 인가 시 Trigger Activation 에서 설정된 모드에  따라 Rising Edge 또는 Falling Edge 로 동작한다. 카메라에 설정된 Rising Edge 또는 Falling Edge 에 따라 카메라에 사 용자가 지정한 exposure time 동안 센서를 노출하고 영상을 출력한다.

  • Page 61: Trigger Source

    LPMVC-CL Camera User Manual Trigger Width External Trigger Exposure Exposure Time Exposure Delay Exposure Delay Image Transfer Image N Figure 43. LevelHigh Trigger Width External Trigger Exposure Exposure Time Exposure Delay Exposure Delay Image Transfer Image N Figure 44. LevelLow 7.4.3.

  • Page 62: Count

    LPMVC-CL Camera User Manual 7.4.6. Count Count Multi Trigger Count를 설정한다.  7.4.7. Strobe Strobe En 외부 광원을 사용한다.  Sensor Exposure Sync. 센서의 노출시작과 동시에 외부 광원을 활성화시킨다.  Strobe Bypass Sync. Frame grabber의 CC3 신호를 사용하여 외부 광원을 활성 ...

  • Page 63: Lut Tab

    LPMVC-CL Camera User Manual LUT Tab LUT(Look-Up Table)을 사용하면 출력영상 데이터의 특정 영역, 또는 모든 밝기 값을 사용자가 지 정한 임의의 값으로 변경해서 출력할 수 있다 Figure 46. CLCONTROL LUT TAB 7.5.1. LUT En LUT의 사용여부를 결정한다. 7.5.2. LUT 1 ~ LUT 2 카메라에...

  • Page 64: Apply

    Figure 47. CLCONTROL LUT Save Device 7.5.6. Point 1 ~ Point 6 LUT Tab의 좌측 하단에 있는 LUT Grid에서 LUT값들을 직접 설계할 경우에 사용할 수 있는 Knee Point 6개들이며 LPMVC-CL50M은 첫 번째와 마지막 X좌표값은 0과 4095로 고정되어 있다. 각 Knee Point들간에는 직선으로만 설계가 가능하다.

  • Page 65: Set To Linear

    LPMVC-CL Camera User Manual 7.5.7. Set to Linear Knee Point들을 기본값으로 설정한다. 기본값에 해당하는 LUT 수식은 『y = x』이다.

  • Page 66: Isp/Userset Tab

    LPMVC-CL Camera User Manual ISP/UserSet Tab Figure 48. CLCONTROL ISP/USERSET TAB 7.6.1. PRNU 카메라의 PRNU(Photo Response Non-Uniformity) 보정기능을 설정한다. PRNU 보정을 하지 않을 경우, 센서 제조공정상의 차이로 인해 각 픽셀들이 조도에 따라 균일하 지 못한 특성을 보이는 현상이 나타나게 되는데 이를 해결하기 위해서 LPMVC-CL Camera는 제품 이...

  • Page 67: Dsnu

    LPMVC-CL Camera User Manual 7.6.2. DSNU 카메라의 DSNU(Dark-Signal Non-Uniformity) 보정기능을 설정한다. 센서에서 빛이 없는 어두운 상태에서 고정된 형태의 값이 다른 픽셀들이 발생하는데 이를 보정하 기 위해 DSNU (Dark-Signal Non-Uniformity)을 통해 해결한다. DSNU ON버튼을 통해 DSNU기능을 ON/OFF 할 수 있다. 7.6.3. DPC Sets the DPC (Defect-Pixel Correction) Correction Function.
