Summary of Contents for Zero H1
- Page 1 ZERO -ZERO- User Manual...
- Page 2 ZERO -ZERO- 入门指南...
-
Page 3: Main Features
1、Main Features 960x 240，2 inch TFT LCD Screen 16MP Full HD CMOS Sensor 166º 7G Full Glass wide angle lens Full HD 1080p H.264 Video Codec, .MOV video format Continuously recording without “Leakage seconds” Loop record automatically, Footage Time Length setable Support taking picture Video/Audio playback Support 1GB~64GB Class 10 SDHC or higher speed... - Page 4 一、基本参数 960x 240，2英寸真彩液晶显示屏 1600万像素全高清COMS传感器 166º 7G全玻璃超广角镜头 全高清1080p H.264视频编解码技术.MOV视频存储格式 无间隙连续录制功能 可自动循环录像, 可设定每个档案录像时间 支持拍照功能， 音视频回放功能 支持1GB~64GB Class 10以上高速TF存储卡， 高速USB2.0数据传输和充电接口 USB和RCA可选多模式视频输出接口 支持HDMI1.4 高清输出 支持CVBS AV输出 支持WIFI 802.11 b/g/n控制 可选录像分辨率 ： 可选拍照分辨率： 16：9 1920x1080 60帧 4608 x 3456 1600万像素/张 4：3 1600x1200 60帧 4608 x 3072 1400万像素/张...

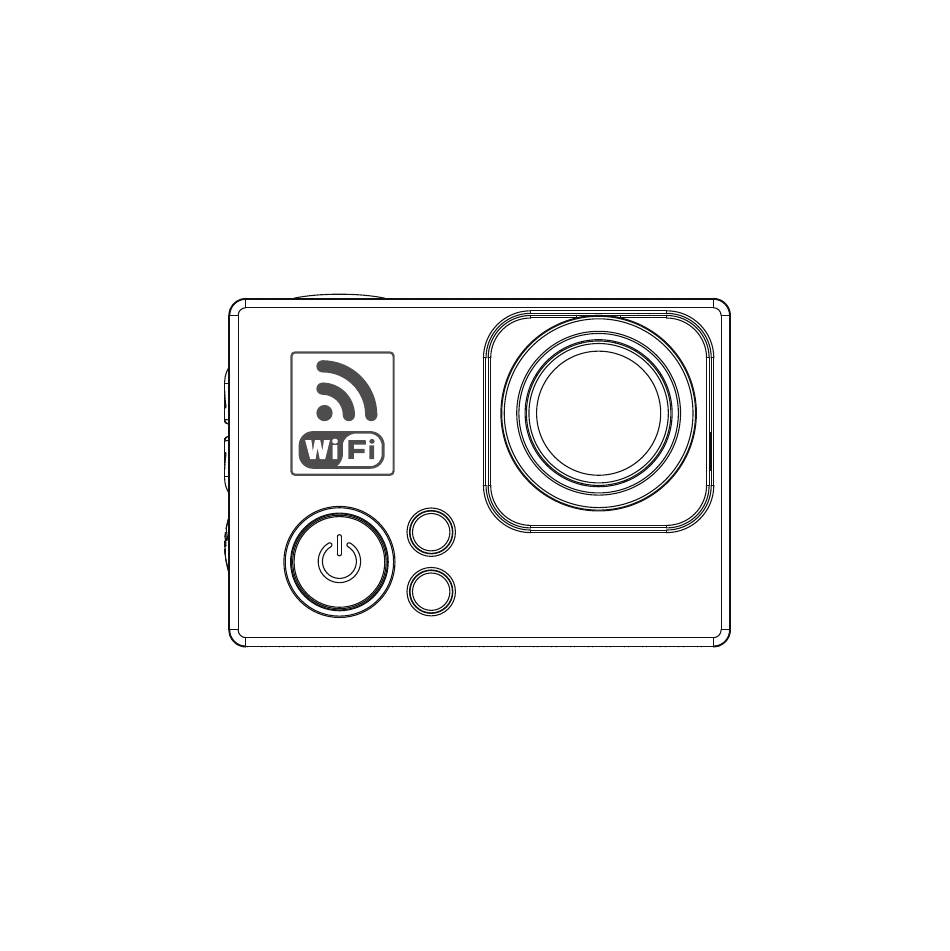

- Page 5 2、Buttons ① ⑥ ② ③ ⑦ ④ ⑧ ⑤ ① ⑤ REC / Confirm Mode / Power ② ⑥ Lens ③ ⑦ DOWN WIFI / REC indicator ④ ⑧ WIFI / Function Power indicator...
- Page 6 二、按键说明 ① ⑥ ② ③ ⑦ ④ ⑧ ⑤ ① ⑤ 录像/确认键 模式/电源键 ② ⑥ 上键 镜头 ③ ⑦ 下键 WIFI/录像指示灯 ④ ⑧ WIFI/功能键 电源指示灯...
- Page 7 ① ② ③ ④ ⑤ ⑥ ⑦ ① ⑤ REC indicator Battery house ② ⑥ HDMI output Speaker ③ ⑦ TF slot REC indicator ④ USB slot Note：The video recording might be interrupted or not functional if the using SD card is not original.
- Page 8 ① ② ③ ④ ⑤ ⑥ ⑦ ① ⑤ 录像指示灯 电池仓 ② ⑥ HDMI接口 喇叭口 ③ ⑦ TF卡槽 录像指示灯 ④ USB接口 友谊提示：如不使用正品TF卡（最大支持32G），可能会导致无法录像或录像中断。...
-
Page 9: Power Charge
3、Power Charge Capable to charge the camera via power adapter or PC. Recommend to use 5V/1.2A power source. - Page 10 三、充电 可使用数据线通过电源适配器或PC进行充电，建议使用5V/1.2A或以上的适配器或移动电源...
-
Page 11: Basic Instruction
4、Basic Instruction ② ③ ① 1 ：Power ON/OFF、Mode Switch 2 ：REC/Taking Picture、Confirm Power ON：Press & Hold REC：Single press under REC Mode Power OFF：Press & Hold Taking Picture：Single press under Picture Mode Single Press：Switching Mode Confirm：Single press to save settings... - Page 12 四、基本使用说明 ② ③ ① 1 ：开机/关机、模式切换 2 ：录像/拍照、确认 开机：长按 录像：在录像模式下短按开始录像 关机：长按 拍照：在拍照模式下短按进行拍照 短按：模式切换 确认：设置状态下短按确认保存...
- Page 13 3 ：ON/OFF WiFi Turn ON WiFi：Press&Hold the Wi-Fi switch button, Blue indicator will turn on if operate successfully. Turn OFF WiFi：Press&Hold the Wi-Fi switch button, Blue indicator will turn off if operate successfully. 4 ：REC/WiFi Indicator REC：Red indicator flash during video recording WiFi：Blue indicator keep light if WiFi turned ON 5 ：Power Indicator Power ON：Red indicator will turn OFF while the LCD display turn ON...
- Page 14 3 ：打开/关闭WIFI 打开WIFI：长按一下WIFI开/关键，成功开启后，蓝色指示灯亮起。 关闭WIFI：长按一下WIFI开/关键（蓝色指示灯随即熄灭） 4 ：录像/WIFI指示灯 录像：在录像状态下红色闪烁。 WIFI：WIFI开启状态下，蓝灯常亮。 5 ：电源指示灯 开机：开机后，屏幕亮起时，熄灭 。 充电：充电时红色常亮，充满电后红灯熄灭。 ④ ⑤...
- Page 15 5、FPV Cable Instruction Black：Ground - ① ② ③ Black：Ground - Connect ZERO Red：Signal Control Red：DC+5V input camera White：Video Output ① ② ③ Note：Camera input voltage is DC5V.
- Page 16 五、航拍线接口定义 黑色：地线 ① ② ③ 黑色：地线 红色：信号控制线 连接ZERO相机 红色：DC+5V输入 白色：视频输出线 ① ② ③ 注意：相机输入电压为DC5V...
-
Page 17: Screen Icons
6、Screen Icons No power Video Recording Low power Taking Picture Mode 45% Power Burst Mode 75% Power Micphone ON Almost full battery Micphone OFF Setting interface Micro TF card installed Replay interface No Memory Card... - Page 18 六、功能图标说明 完全没电 录像状态 低电压警告 拍照状态 45%电压 连拍状态 75%电压 麦克风开启 满电 麦克风关闭 设置界面 Micro TF卡 播放界面 无存储卡...
-
Page 19: Standard Accessories
7、Standard Accessories Camera Unit 1 Piece USB cable 1 Piece User Manual 1 Piece FPV cable 1 Piece iOS APP Android APP Download Download Attention：Camera will lost warranty if waterlogged or disassembled. Please read the user manual carefully before operation, this user manual might not the newest, please contact us if any questions. - Page 20 七、官方标配 主机 1台 USB线 1条 入门说明书 1张 航拍线 1条 苹果APP下载 安卓APP下载 备注：主机一旦被拆卸或进水将不被保修或包换！ 请在使用前详细阅读说明书，以避免错误操作，本说明书本非全面或最新， 有任何疑问请联系我们...
- Page 23 ZERO...
- Page 24 ZERO...
