MAGNUSSEN HOME D5333-62 Assembly Instructions

PLEASE READ ALL INSTRUCTIONS BEFORE STARTING THE ASSEMBLY OF THIS PRODUCT. THESE PIECES ARE HEAVY.
CAUTION:
IN ORDER TO PREVENT PERSONAL INJURY AND ENSURE THAT THIS PRODUCT IS NOT DAMAGED DURING THE
ASSEMBLY PROCESS, IT IS STRONGLY RECONMMENDED TO ENLIST THE ASSISTANCE OF ONE OR MORE PERSONS.
IN CASE OF EXCESS STAIN, WIPE THE BOTTOM OF THE UNIT BEFORE PLACING IN ANY SURFACE.
ATTENTION: VEUILLEZ LIRE TOUTES LES INSTRUCTIONS AVANT DE COMMENCER L'ASSEMBLAGE DE CE PRODUIT. LES PIEOCES
SONT LOURDES. POUR EVITER TOUTE BLESSURE ET POUR VOUS, ASSURER QUE LE PRODUIT N'EST PAS
ENDOMMAGE' PENDANT L'ASSEMBLAGE, NOUS VOUS RECOMMANDONS DE FAIRE APPEL A UNE OU PLUSIEURS
AUTRES PERSONNES. EM CAS DE TACHE EXCESSIVE, ESSUYEZ LE FOND DE L'UNITE' AVANT LE PLACEEMENT SUR
N'IMPORTE QUELLE SURFACE.
CUIDADO: FAVOR DE LEER TODAS LAS INSTRUCCIONES ANTES DE ENSAMBLAR SU PRODUCTO, ESTAS. PIEZAS SON PESADAS.
PARA PREVENIR HERIDAS PERSONALES Y ASEGURAR QUE SU PRODUCTO NO SEA DAN ADO MIENTRAS ES
ENSAMBLADO. SE RECOMIENDA LA ASISTENCIA DE UNA O MAUS PERSONAS.
WARNING: PROTECTIVE GLIDE IS PLACED UNDER EACH LEG OF THE FURNITURE TO RESIST SCRATCHES ON FLOOR SURFACE.
SOME FLOOR SURFACES CAN BE EXTRA SENSITIVE TO SCRATCHES AND MARKINGS, IF YOU ARE NOT SURE
CONSULT WITH YOUR DEALER.
AVERTISSEMENT. LES PIEDS DES MEUBLES SONT MUNIS DE PATINS DESTINES A PROTEGER LE PLANCHER.
CERTAINS REVETEMENTS DE SOL PEUVENT ETRE TRES FRAGILES. EN CAS DE DOUTE.CONSULTER LE MARCHAND.
LIST OF PARTS AND HARDWARE/ LISTE DES PIÈCES ET DU MATÉRIEL/ LISTA DE PIEZAS Y HARDWARE
NO#/
NOMBRE/
NÜMERO
1
Bolt/ Boulon/ Tornillo
2 Bolt/ Boulon/ Tornillo
3 Hex Nut / Écrou hexagonal/ Tuerca hexagonal
4 Lock washer/ Rondelle de blocage/ Arandela de bloqueo
5 Flat washer/ Rondelle plate/ Arandela plana
6 Allen Wrench/ Clé Allen/ Llave inglesa Allen
7 Allen Wrench/ Clé Allen/ Llave inglesa Allen
8 Open Wrench/ Clé à Fourche/ Llave de Boca
LIST OF PARTS AND HARDWARE/ LISTE DES PIÈCES ET DU MATÉRIEL/ LISTA DE PIEZAS Y HARDWARE
NO#/
NOMBRE/
NÜMERO
PD5333-62CB
A
Chair Back / Dossier de chaise / Respaldo de la silla
PD5333-62SE
B
Seat Cushion /Coussin de siège / Cojín del asiento
PD5333-62LG
C
Front Leg /Patte avant / Pata delantera
Note:
ASSEMBLE UNIT ON A SOFT SURFACE.
ASSEMBLEZ LUNITÉ SUR UNE SURFACE MOLLE.
ENSAMBLE LA UNIDAD EN UNA SUPERFICIE PLANA Y SUAVE.
DO NOT TIGHTEN BOLTS UNTIL THE UNIT IS COMPLETELY ASSEMBLED.
NE SERREZ PAS LES BOULONS JUSQU'À CE QUE EUNITÉ SOIT COMPLÈTEMENT ASSEMBLÉE. NO APRIETE LOS
TORNILLOS HASTA QUE LA UNIDAD ESTE COMPLETAMENTE ENSAMBLADA.

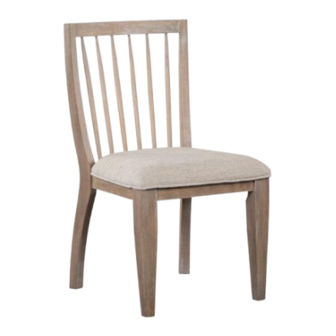

D5333-62 DINING SIDE CHAIR W/UPHOLSTERED SEAT
DESCRIPTION/ DESCRIPTION/ DESCRIPCIÔN
DESCRIPTION/ DESCRIPTION/ DESCRIPCIÔN
Assembly Instructions
INSTRUC TIONS DE MONTAGE
INSTRUCCIONES DE MONTAJE
MODEL/ MODÈLE/ MODELO:
Ø 1/4'' x 75 mm
Ø 1/4'' x 40 mm
Ø 5/16'' x 12 mm
Ø 5/16'' x 13 mm
Ø 5/16'' x 19 mm
4 mm
4 mm
12 mm
QUANTITY/
QUANTITÉ/
CANTIDAD
4 pcs
3 pcs
4 pcs
11 pcs
11 pcs
1 pc
1 pc
1 pc
QUANTITY/
QUANTITÉ/
CANTIDAD
1 pc
1 pc
2 pcs
Page 1 of 2
