INIM Electronics EB0020 Quick Start Manual

EB0020
IT
Base di montaggio con relè
1
2
Manuale d'istruzioni / Instruction manual / Manual de instrucciones / Notice d9instructions
EN ES
Relay mounting base Base de montaje con relé
3
IT
Descrizione generale
La base di montaggio con relè EB0020 è appositamente studiata e realizzata per l9utilizzo con i rive-
latori convenzionali della serie IRIS o analogici indirizzati della serie ENEA.
Va utilizzata per potere impiegare i rivelatori convenzionali con centrali antifurto (12Vdc) o con altri
sistemi simili, e/o per consentire l9attivazione di apparecchiature esterne tramite l9uscita <R= di un
rivelatore analogico indirizzato.

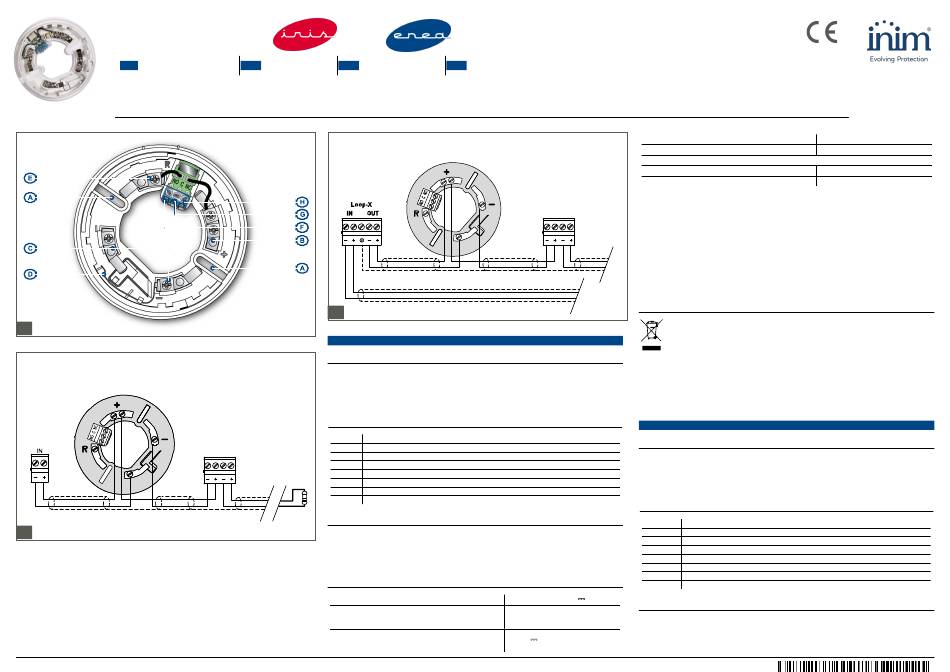

Descrizione delle parti
A Fori d9ancoraggio
Terminale <+=
B
C Terminale <-=
D Lamella per corto circuito
E Terminale <R=
Terminale relè <NO=
F
G Terminale relè <C=
H Terminale relè <NC=
Collegamenti
Figura 2
Connessione di un rivelatore convenzionale con una centrale antifurto.
Figura 3
Connessione di un rivelatore analogico indirizzato con una centrale analogica.
Specifiche tecniche
Tensione di alimentazione
Consumo in allarme
Caratteristiche relè
FR
Base de montage avec relais
da 10 a 30 V
14 mA
30V 1A con carico resistivo
Inim Electronics S.r.l. © 2023
Dimensioni (D x H)
Peso
Condizioni ambientali di funzionamento
Temperatura
Umidità relativa
Dati del costruttore Circa questo manuale
Costruttore: Inim Electronics S.r.l.
Codice del manuale: DCMIIN4AEB0020
Sito di produzione: Centobuchi, via Dei Lavoratori 10
Revisione: 160
63076 Monteprandone (AP), Italy
Copyright: le informazioni contenute in questo docu-
Tel: +39 0735 705007
mento sono proprietà esclusiva della Inim Electronics
Fax: +39 0735 734912
e-mail: info@inim.it S.r.l.. Nessuna riproduzione o modifica è permessa
senza previa autorizzazione della Inim Electronics S.r.l..
Web: www.inim.it
Tutti i diritti sono riservati.
Il personale autorizzato dal costruttore a riparare o sosti-
tuire qualunque parte del sistema, è autorizzato ad inter-
venire solo su dispositivi commercializzati con il marchio
Inim Electronics.
RAEE
Ai sensi dell9art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva 2012/19/UE
sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"
Il simbolo del cassonetto barrato riportato sull9apparecchiatura o sulla sua confezione indica che il prodotto alla
fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L9utente dovrà, pertanto, conferire
l9apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed
elettronici. In alternativa alla gestione autonoma è possibile consegnare l9apparecchiatura che si desidera smaltire al riven-
ditore, al momento dell9acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici
2
con superficie di vendita di almeno 400 m è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti
elettronici da smaltire con dimensioni inferiori a 25 cm. L9adeguata raccolta differenziata per l9avvio successivo
dell9apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad
evitare possibili effetti negativi sull9ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta
l9apparecchiatura.
EN
General description
The EB0020 relay mounting base has been specially designed for use with conventional detectors
from the Iris series or addressable detectors from the Enea series.
The relay base allows trouble-free connection of conventional detectors to security panels (12Vdc)
and other non-standard panels, or allows direct activation of external devices when connected to the
<R= terminal of an analog addressable detector.
Description of the parts
A Screw locations
B <+= terminal
C <-= terminal
D Short-circuit reed
E <R= terminal
F <NO= relay terminal
G <C= relay terminal
H <NC= relay terminal
Connections
Figure 2
Connecting a conventional detector to a burglar control panel.
DCMIIN4AEB0020-160-20231113
Inim Electronics S.r.l.
Centobuchi, via Dei Lavoratori 10
63076 Monteprandone (AP), Italy
+39 0735 705007
+39 0735 734912
info@inim.it
www.inim.it
110 x 23 mm
65 g
da -10 a +55 °C
f 95 % senza condensazione
