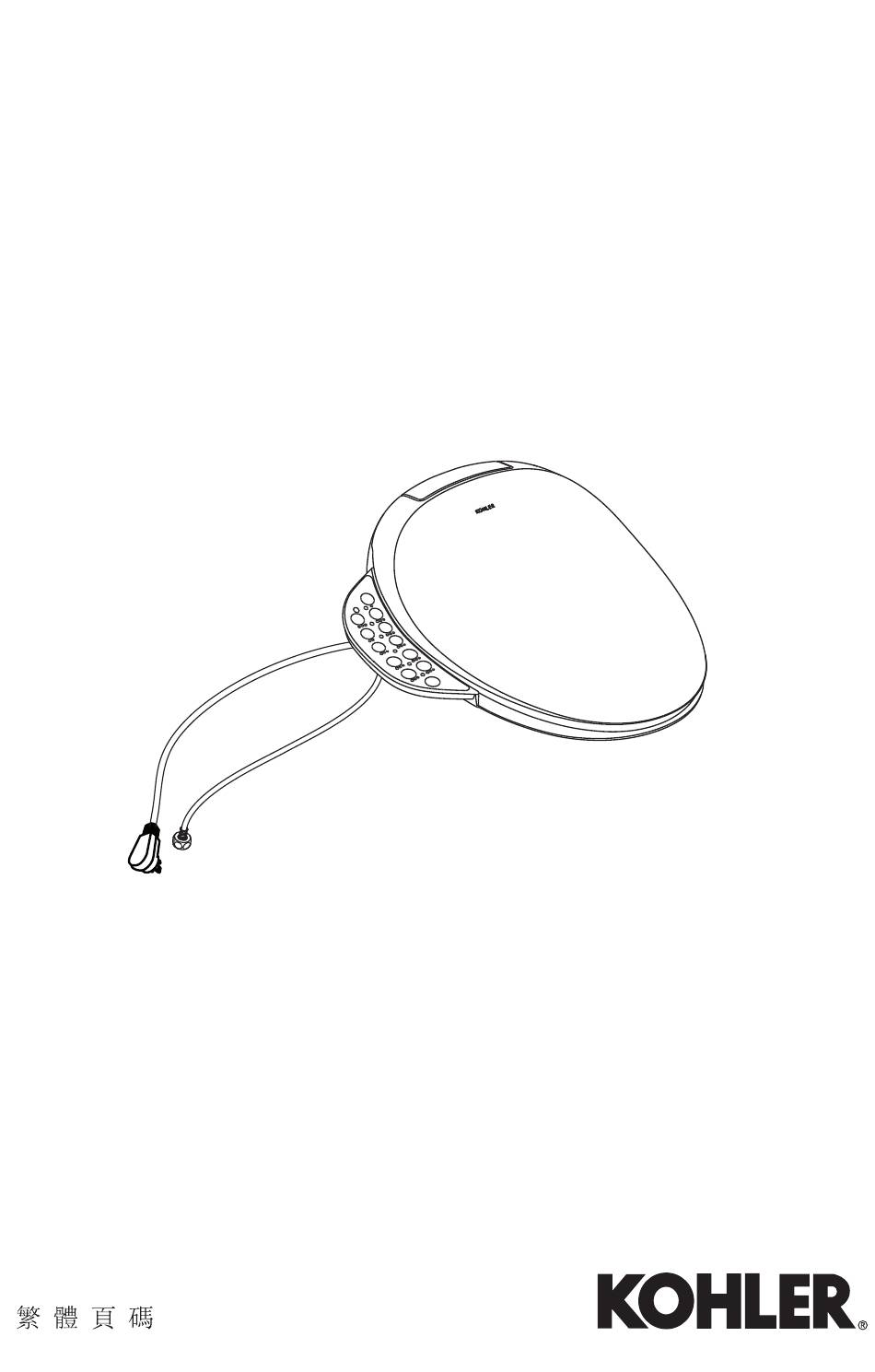

Installation Guide
Smart Seat
C3-520
K-31333TW-0
Kohler China Investment Co., Ltd.
No.158, Jiangchangsan Road, Jing'An District, Shanghai, PRC Post Code : 200436
Manufacturer: Shanghai Kohler Electronics., Ltd.
No. 1955, Fengxiang Road, Baoshan Area, Shanghai, PRC Post Code : 200444
English page 2-9
10-17
1350315-TW01-A
Advertisement
Related Manuals for Kohler K-31333TW-0
Summary of Contents for Kohler K-31333TW-0
- Page 1 Installation Guide Smart Seat C3-520 K-31333TW-0 Kohler China Investment Co., Ltd. No.158, Jiangchangsan Road, Jing'An District, Shanghai, PRC Post Code : 200436 Manufacturer: Shanghai Kohler Electronics., Ltd. No. 1955, Fengxiang Road, Baoshan Area, Shanghai, PRC Post Code : 200444 English page 2-9...
- Page 2 Thank you for choosing a Kohler product. Kohler craftsmanship offers you a rare combination of proven performance and graceful sophistication that will satisfy you for years to come. The dependability and beauty of your Kohler product will surpass your highest expectations. We are very proud of our products here at Kohler and we know you will be too.
-
Page 3: Tools And Materials
When install the product in the room, a stop valve shall be installed in a close □ proximity. For emergency circumstances, the water inlet valve shall be stopped without using any tools; otherwise unexpected failure may cause the loss to the customer. 1350315-TW01-A Kohler Co. - Page 4 Flush the toilet to relieve any pressure from the water supply hoses. Place a container under the inlet valve to catch any residual water. Disconnect the water supply hose from the inlet valve. Remove the existing toilet seat. 1350315-TW01-A Kohler Co.
- Page 5 4. Install the Mounting Plate Screw 1350315-TW01-A Kohler Co.
-
Page 6: Install The Seat
Tight down the bolts when desired position is acquired. For Toilets with Threaded Inserts: To adjust cover position, remove cover first, readjust mounting plate position. Once the mounting plate is confirmed, tighten screws, fasten mounting plate, re-install cover. 1350315-TW01-A Kohler Co. - Page 7 6.1 Connect the Water Supply (K-31333TW-0) IMPORTANT! Risk of product damage. Align water inlet hose thread with cover thread, do not damage threads or over tighten connector. To tighten the connector, manually tighten and tight 1/4 turns more by tool.
- Page 8 6.2 Connect the Water Supply (K-31333TW-0) IMPORTANT! Risk of product damage. Align water inlet hose thread with cover thread, do not damage threads or over tighten connector. To tighten the connector, manually tighten and tight 1/4 turns more by tool.
-
Page 9: Installation Checkout
1/3 from the front of the seat (sensor area). Proceed to the “Keypad and Panel Diagram” Section to test the various seat functions. Kohler Co. 1350315-TW01-A... - Page 10 謝謝您選擇科勒公司 謝謝您選擇科勒。科勒技術提供了可靠性能和優雅生活的結合，滿足了 您未來幾年的需求。科勒產品的美觀和可靠性將滿足您最挑剔的眼光。 我們為我們科勒的產品感到非常地自豪，相信您也會。 請花幾分鐘閱讀一下這本用戶手冊，特別注意維護和清洗說明。 這本說明書中所有的資訊基於最新公開的產品資訊。在科勒，我們一貫 堅持改善我們產品的品質。我們保留在任何時候不通知的情況下改變產 品特性，包裝或實用性的權利。 1350315-TW01-A Kohler Co.
- Page 11 □ 的110V~, 50Hz/60Hz, 15A帶接地故障斷路器或接地漏電保護器的中。 觸電或產品損傷的危險。不要把產品浸入水中。 □ 產品損傷的危險。在所有其他安裝步驟結束之前不要插電源線插頭。 □ 產品損傷的危險。不要把產品安裝在水可能濺到的地方。 □ □ 遵守所有當地的管道和建築標準。 □ 不要使用延長電線連接產品。 注意： □ 產品損傷的危險。不要把產品安裝在過分潮濕的地方，在這種地方，水 汽可能凝聚在產品表面。請始終保持使用環境有足夠的通風，以防止電 子元件的損壞。 □ 產品損壞或財產損失的危險。硬推、硬拉水管接頭可能造成水滲漏。 □ 產品損壞的危險。不要在噴嘴上施加過大的力，否則產品可能損壞。 □ 產品損壞的危險。連接本產品進水管時要小心對正螺蚊，否則會損壞產 品進水口螺紋，造成漏水。 □ 最小進水壓力0.07Mpa（動壓） 最大進水壓力0.74Mpa。 □ 只能連接到自來水的水源。 □ 如果產品長時間不用，請拔下插頭並排幹本機裡的水。 □ 在安裝本產品的同一房間中，需要在觸手可及的位置安裝一個進水角 閥，用於緊急情況下，無需借助工具即可切斷本產品的進水水路；否 則本產品的意外故障可能會導致使用者損失。 1350315-TW01-A Kohler Co.
- Page 12 1. 適配座便蓋尺寸要求及安裝小貼示 136-210mm 安裝孔的間距： 安裝前請在座便器 ＞20mm 安裝孔與水箱的距離： 左側約1米範圍內預留 70mm 安裝孔與座便器內圈的距離： 電源插座 460-490mm 安裝孔到座便器頂端的距離： 370-390mm 座便器內徑尺寸： 2. 安裝電路出口 警告：觸電，火災或人身傷害的危險。本產品必 110V AC 須接地良好。只能連接到專用的 15A的帶接地故障斷路器或接地漏電保護器的電路中。 建議使用防水型插座，不要使用延長電線連接產品。 注意：在決定電路出口位置時，要按照當地的標準。 連接到110V~, 50Hz/60Hz, 15A並帶有接地故障斷路器或接地漏電保護 器保護的電路中。 3. 準備 關閉座便器的供水系統。 沖洗座便器，釋放來自供水管的壓力。 在進水角閥下方放置一個容器裝多餘的水。 斷開座便器進水角閥與供水管的連接。 移除現有的座圈。 1350315-TW01-A Kohler Co.
- Page 13 4. 安裝安裝板 螺釘 螺母 1350315-TW01-A Kohler Co.
- Page 14 5. 安裝座便蓋 箭頭2 箭頭1 箭頭1 安裝板 座便器前端略微抬起，觀察後端凸出卡槽，正確導入安裝板的凹槽內 (按箭頭1)。 向後推到底時，前端向下（按箭頭2）按，聽到“哢嚓”聲後，說明安 裝到位。 對無螺紋孔的座便蓋： 要調節座便蓋的位置，不需移除座便蓋，只需擰松螺母，調節座便蓋 及安裝板的位置，當位置適當時，直接擰緊螺母即可。 對有螺紋孔的座便蓋： 要調節座便蓋位置，請先移除座便蓋，重新調節安裝板的位置。 一旦座便蓋位置確定，擰緊螺釘，緊固安裝板，重新安裝座便蓋。 1350315-TW01-A Kohler Co.
- Page 15 6.1連接供水系統(K-31333TW-0) 注意！產品損壞的危險。小心對正進水管與座便蓋的螺紋，不要破壞螺紋 或過於擰緊接頭。為了擰緊接頭，用手擰緊後用工具再擰緊1/4圈。 注意！產品損壞的危險。小心不要刮傷產品表面。 進水角閥出水口，連接篩檢程式進水口（示圖1）。 注意！對新安裝的管路系統，在將進水軟管連接至三通以前，須直接 排水數秒，以清除管道內沙石、污垢等。 用軟管（隨器具附帶）分別連接座便器和水箱。 注意！必須使用隨器具附帶的新軟管元件，舊軟管元件不能重複使用。 調整好篩檢程式角度及位置（便於以後方便更換，更換濾芯請參閱 “用戶手冊”第34頁）。 第一次使用篩檢程式時，打開濾芯外殼。 按6個月使用壽命，調整好更換濾芯時間。 旋轉安裝好濾芯外殼（請參閱用戶手冊第34頁）。 擰緊各處介面。 打開供水系統。 注意！一定要先徹底沖洗供水管以清除管道中的雜質，使用水源為飲 用自來水，切勿使用工業用水、廢水、污水以及海水。 檢查所有連接是否有漏水，如果需要可做調整。 連接座便蓋 連接水箱 擰緊篩檢程式進水口 1350315-TW01-A Kohler Co.
- Page 16 6.2 連接供水系統(K-31333TW-0) 重要！產品損壞的危險。小心對正進水管與座便蓋的螺紋，不要破壞螺紋 或過於擰緊接頭。為了擰緊接頭，用手擰緊後用工具再擰緊1/4圈。 重要！產品損壞的危險。小心不要刮傷產品表面。 直接將三通與座便器、進水管口連接。 注意！對新安裝的管路系統，在將進水軟管連接至三通以前，須直接 排水數秒，以清除管道內沙石、污垢等。 用提供的軟管連接三通和座便器。 注意！必須使用隨器具附帶的新軟管元件，舊軟管元件不能重複使用。 擰緊各處介面。 打開供水系統。 注意！一定要先徹底沖洗供水管以清除管道中的雜質，使用水源為飲 用自來水，切勿使用工業用水、廢水、污水以及海水。 檢查所有連接是否有漏水，如果需要可做調整。 1350315-TW01-A Kohler Co.
- Page 17 7. 安裝檢查 確認進水角閥是否已打開。 用塑膠布包裹在座圈上，防止測試時水噴出。 把電源線插上電源插座，座便蓋發出短蜂鳴1次，噴管伸縮1次，側鍵 盤上背光燈閃爍，夜燈閃爍，直至初始化結束。 在軟管和電源線間扣上線夾。 座圈設計為有落座感應啟動工作。為了啟動座圈達到測試的目的，首 先面對座便器，然後把手或者一塊濕布放在座圈右邊離前端大約三分 之一處（感應區域）。 繼續參考使用者手冊中的“側鍵盤功能介紹”部分來測試產品的不同 功能。 Kohler Co. 1350315-TW01-A...
