Herrnhuter AK40 Assembly Instructions

Montageanleitung
Aufbewahrungskarton
1. IHR PRODUKT
Aufbewahrungskarton für montierte Sterne - Modelle:
- AK40 - für Stern i4 / A4 Abmaße: ca. 44 x 44 x 39 cm
- AK60 - für Stern i6 Abmaße: ca. 62 x 62 x 55 cm
- AK70 - für Stern i7 / A7 Abmaße: ca. 68 x 68 x 61 cm
2. INHALT DIESES SETS
- Aufbewahrungskarton
- Einlage bestehend aus 4 Stanzzuschnitten, diese sind
in der Mitte an der Perforation teilbar. Es ergeben sich:
je 4 Teilstücke für das obere Stützkreuz,
beschriftet mit „Oberteil 1" bis „Oberteil 4"
je 4 Teilstücke für das untere Stützkreuz
beschriftet mit „Unterteil 1" bis „Unterteil 4"

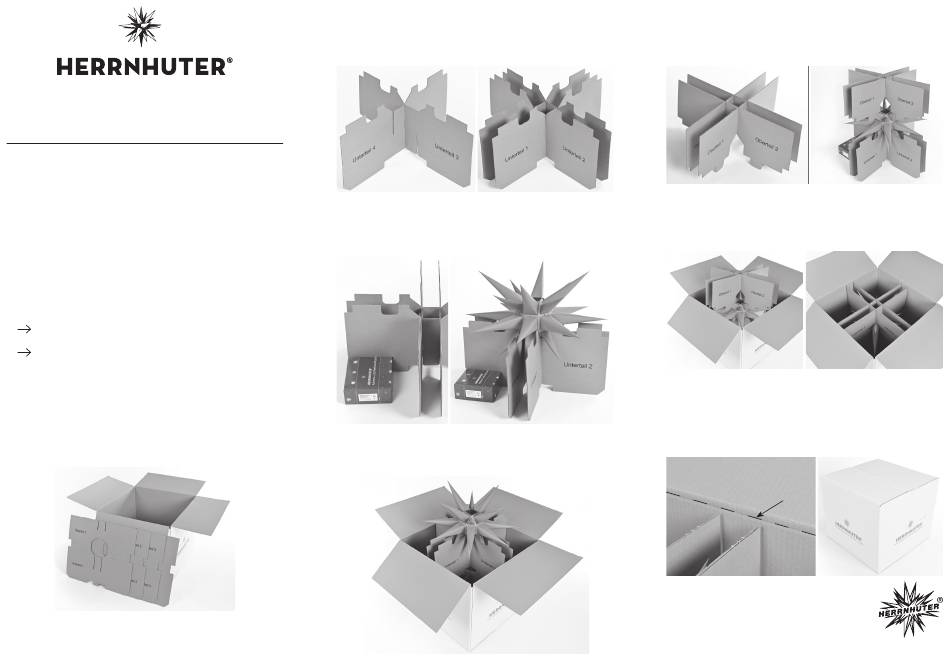

3. ANLEITUNG ZUM AUFBAU
1. Falten Sie den Aufbewahrungskarton auseinander und
kleben Sie ihn zunächst an der Unterseite zusammen,
sodass die Karton-Aufschrift lesbar bleibt.
Die 4 Flügel der Unterseite können Sie dazu nach innen
klappen und mit breiterem Klebeband fixieren.
2. Teilen Sie nun die 4 Stanzzuschnitte an der jeweiligen
Perforation in der Mitte. Sie erhalten je 4 der unter Punkt 2
genannten Teilstücke.
3. Stecken Sie nun die 4 Teilstücke für das untere Stützkreuz
(mit der Bezeichnung „Unterteil") an den eingeschlitzten
Seiten ineinander. Achten Sie dabei auf die Anordnung:
Unterteil 1 befindet sich parallel vor Unterteil 4.
Unterteil 2 befindet sich parallel vor Unterteil 3.
4. Stecken Sie das gesamte fertige Unterteil-Doppelkreuz in
den Umkarton ein.
An der Unterkante von Unterteil 2 und 3 befindet sich links
außen jeweils eine Aussparung. Hier kann die Umverpa-
ckung des Sterns eingelegt und fest verstaut werden.
5. Setzen Sie Ihren Stern in die Passform im unteren Kreuz ein.
Die Öffnung des Sterns (Beleuchtung) zeigt dabei nach oben.
Wichtig: Der korrekte Aufbau des Sterns ist Voraussetzung.
Achten Sie auf die Ausrichtung der Zacken (siehe Abbildung).
6. Stecken Sie nun auch die 4 Teilstücke für das obere Stütz-
kreuz (mit der Bezeichnung „Oberteil") an den eingeschlitzten
Seiten ineinander. Achten Sie wiederum auf die Anordnung:
Oberteil 1 befindet sich parallel vor Oberteil 4.
Oberteil 2 befindet sich parallel vor Oberteil 3.
7. Setzen Sie das Oberteil-Doppelkreuz von oben über den
Stern im Umkarton und auf das Unterteil-Stützkreuz auf.
Die Oberteile mit der Beschriftung 1-4 müssen analog zu
den Unterteilen passend aufgesetzt werden (Oberteile 1 & 4
über Unterteile 1 & 4, Oberteile 2 & 3 über Unterteile 2 & 3)
8. Verschließen Sie den Aufbewahrungskarton nun auch auf
der Oberseite. Klappen Sie die Deckel unbedingt über die
untere Falzkante am Übergang zu dessen 4 Flügeln nach
innen, um ein vollständiges Verschließen zu erreichen.
Mit Klebeband kann der Deckel fixiert werden (Achtung,
Klebeband kann beim Ablösen Schäden verursachen).
Bewahren Sie den Karton an einem trockenen Ort auf.
Falzkante von
innen
