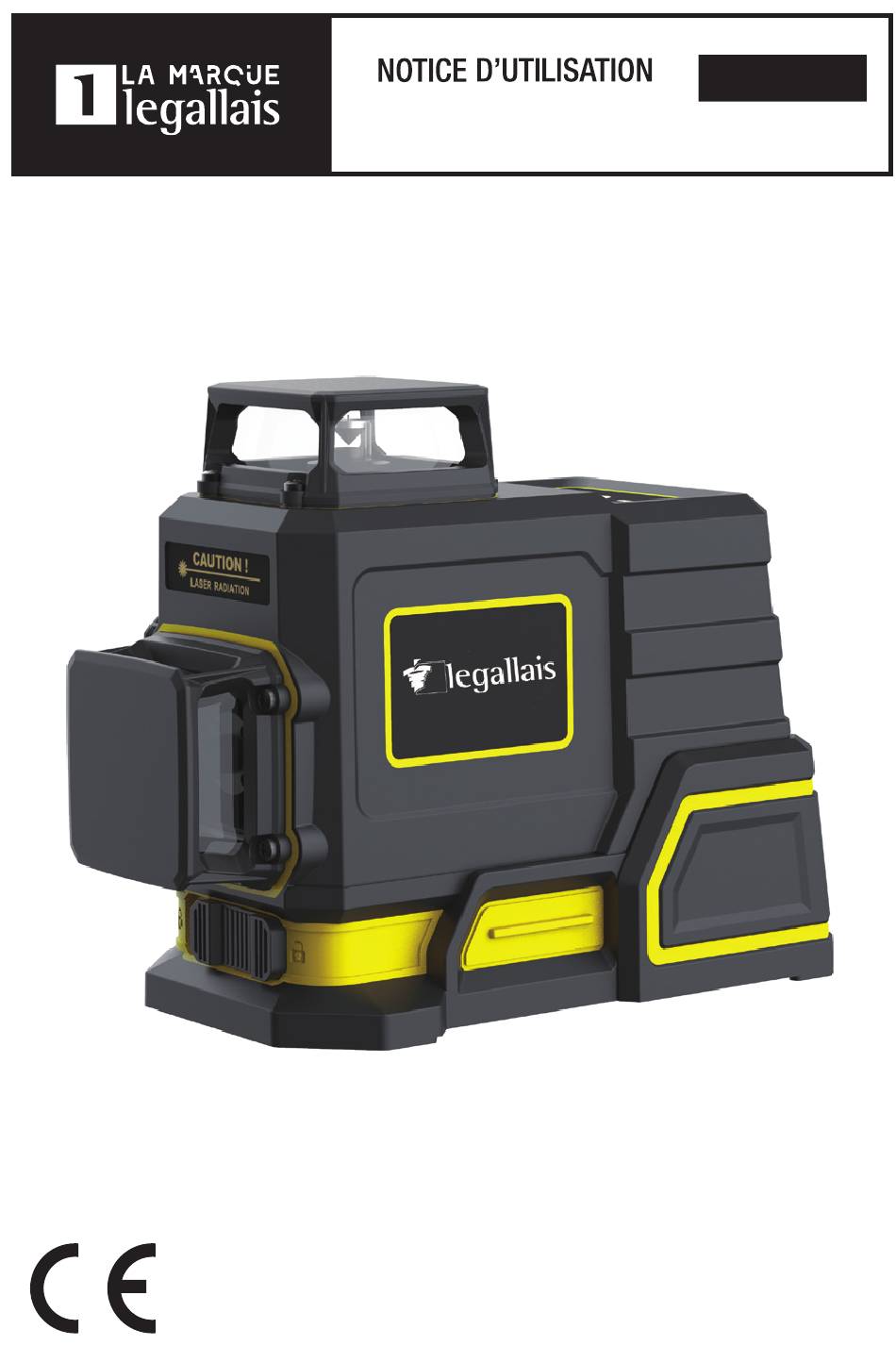

- Page 1 575 263 NIVEAU LASER LIGNE NIVEAU LASER 3D - 360°...
-
Page 3: Table Of Contents
INDEX Français Consignes d’utilisation ---------------- 04 Aperçu de l’appareil ------------------ 05 Sécurité --------------------------------- 06 Généralités ----------------------------- 07 Mode manuel -------------------------- 08 Mode pulsé ----------------------------- 09 Caractéristiques ----------------------- 10 Contenu du pack ---------------------- 11 English User Instructions ---------------------- 12 Product Overview --------------------- 13 Safety ------------------------------------ 14 General Notes -------------------------- 15 Manual Mode -------------------------- 16... -
Page 4: Consignes D'utilisation
Consignes d'utilisation Ce manuel inclut mode d'emploi, précautions à prendre et autres points détaillés relatifs à l'appareil. Veuillez le lire attentivement afin d'en obtenir les meilleures performances. Ne pas utiliser dans un environnement inflammable ou atmosphère explosive. Ne pas jeter l'appareil ou sa batterie avec les déchets ménagers. -
Page 5: Aperçu De L'appareil
Aperçu de l'appareil fenêtre pour faisceau 360° horizontal fenêtre pour faisceau 360° vertical verrouillage du pendule commandes tactiles trappe du compartiment à batterie taraudage 1/4”-20 pour support ou trépied témoin lumineux (Gauche: charge, droit: mode pulsé) prise de recharge -05-... -
Page 6: Sécurité
Sécurité AVERTISSEMENT : • Ne pas fixer des yeux le faisceau ou le regarder directement avec un instrument d'optique ni ajuster le faisceau à hauteur des yeux. • L'exposition directe et prolongée des yeux au faisceau laser peut présenter un danger. •... -
Page 7: Généralités
Généralités • Une pression longue sur le pavé tactile peut allumer l'appareil lorsque le pendule est verrouillé et projeter tous les faisceaux laser qui clignoteront toutes les 5 secondes. • Déverrouiller le pendule puis allumer l'appareil permettra la projection de tous les faisceaux laser, qui ne clignoteront rapidement que pour signaler que l'appareil est sorti de sa plage d'auto-nivellement. -
Page 8: Mode Manuel
• L'auto-nivellement n'est possible qu'avec le déverrouillage du pendule. • Si le témoin lumineux de charge clignote rapidement avant extinction automatique de l'appareil, recharger la batterie. Lorsque l'appareil est en charge, le témoin lumineux de charge clignote lentement. Lorsque la charge est terminée le témoin est vert sans clignotement. -
Page 9: Mode Pulsé
Mode pulsé • Activé par une pression longue ≥ 2 s avec pendule déverrouillé. L'intensité des faisceaux diminue et le témoin lumineux bleu du mode pulsé s'allume. Désactivé par une nouvelle pression longue ≥ 2 s - les faisceaux retrouvent leur intensité normale et le témoin bleu s'éteint. -
Page 10: Caractéristiques
Caractéristiques LEGALLAIS LIGNE Modèle Type 3 x 360° en 12 lignes Pavé tactile Type laser diode laser verte 520 nm Class II Classe [US] 30 mW × 3 Puissance laser Précision ±3 mm / 10 m Plage d'auto- 4°±1° nivellement Temps d'auto- ≤... -
Page 11: Contenu Du Pack
Contenu du pack Veuillez vérifier que les éléments suivants sont présents Items Unité quantité Name L'appareil The meter Housse de transport Tool box Batterie Battery Support mural Wall bracket Adaptateur secteur AC Adapter USB-C cable Câble USB-C Adaptateur 1/4"-5/8" 1/4"-5/8" adapter Please check if there are all appendixes according to the above list when purchasing this meter. -
Page 12: User Instructions
User Instruc�ons This manual includes application method, attentions and other items about the product in detail. Please read it intently to get the best out of it. Do not use it in inflammable, explosive circumstance. Do not throw away the used battery with the normal household waste, please deal with it by national or local related law and regulations. -
Page 13: Product Overview
Product Overview 1. window for 360° horizontal coverage beam 2. window for 360° vertical coverage beam 3. pendulum/transit lock 4. keypad 5. battery cover 6. 1/4”-20 threaded mount 7. LED indicator.(Left: Charging, Right: Pulse mode) 8. charge port -13-... -
Page 14: Safety
Safety WARNING: • Do not stare directly into the beam or view directly with optical instruments or set up the laser at eye level. • Exposure to a laser beam for an extended time may be hazardous to your eyes. •... -
Page 15: General Notes
General Notes • A long Press on keypad can turn laser tool ON when it is in the Locked position and project all laser beams where they flash every 5 seconds. • Unlocking the laser tool by switching to the Unlocked Position and turn the laser tool ON to project all laser beams where they may quick flash when laser tool is out of self-leveling range. -
Page 16: Manual Mode
• Self-leveling Mode is enabled when the laser tool is switched to the Unlock Position. • When Power LED indicator is fast flashed until auto OFF, it means the battery is low, it needs to charge at once. When the laser tool is in charging, the Power LED indicator will slow flash to remind user. -
Page 17: Pulse Mode
Pulse Mode • It is activated by a press and hold ≥ 2 when laser tool is in the Unlocked Position. All available beams will lower the brightness and Pulse LED indicator will turn Another press and hold ≥ 2 will deactivate the outdoor Pulse Mode where all available beams will recover the brightness and Pulse LED indicator will turn off. -
Page 18: Specifications
Specifica�ons LIGNE LEGALLAIS Items Product Type 3x360/12 Lines Touch Key Laser Type LD Green 520nm Laser Class [US] Class II 30mW×3 Laser Power Accuracy ±3mm/10m Levelling 4°±1° Range Levelling ≤3s Time Extension H&V: 360° Angle Ingress IP54 Protec�on Charge Mode... - Page 20 Pour de plus amples renseignements, se reporter à la fiche technique www.legallais.eu/doc/575263 LEGALLAIS, 7 rue d’Atalante, Citis, 14200 HÉROUVILLE-SAINT-CLAIR, Tél. 02.31.234.234...
