INSTRUCTIONS POUR L'ASSEMBLAGE

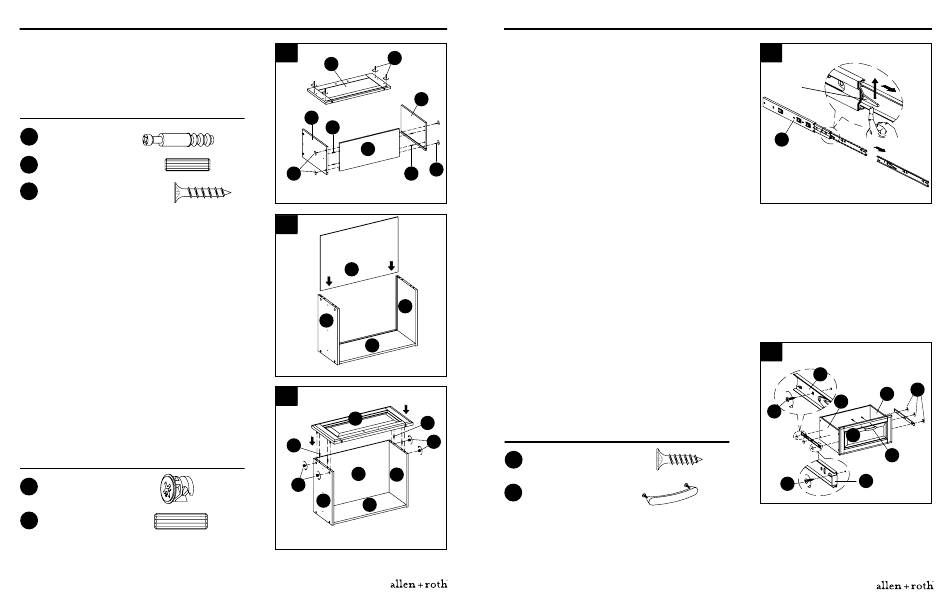

1. Installez les vis Camloc (BB) dans le devant du tiroir (A).
Mettez-le de côté. Installez des goujons de bois courts (CC)
dans le panneau arrière du tiroir (D), puis fixez le panneau
gauche (B) et le panneau droit (C) du tiroir au panneau
arrière (D) à l'aide de vis à bois M4 de 25 mm (EE).
Quincaillerie utilisée
BB Vis Camloc
CC Goujon en bois
EE
Vis à bois M4 de 25 mm
2. Insérez le fond du tiroir (E) dans le panneau
gauche du tiroir (B), le panneau droit du tiroir (C) et
le panneau arrière du tiroir (D).
3. Insérez des goujons en bois (CC) dans le panneau
gauche du tiroir (B) et le panneau droit du tiroir (C).
Fixez le devant du tiroir (A) à l'ensemble à l'aide
d'attaches Camloc (AA).
Quincaillerie utilisée
AA Attache Camloc
CC
Goujon en bois
1
BB
A
C
CC
x 4
LL
D
x 4
EE
x 4
2
Surface finie
E
B
C
D
3
A
CC
E
B
AA
x 4
C
D
x 4
Lowes.com/allenandroth
12
INSTRUCTIONS POUR L'ASSEMBLAGE
4. Appuyez sur le levier de dégagement sur les
glissières (F) et retirez les pièces coulissantes.
B
EE
CC
5. Fixez les pièces coulissantes des glissières que vous
avez retirées précédemment au panneau gauche du tiroir
(B) et au panneau droit du tiroir (C) à l'aide de vis à bois
M3.5 de 12 mm (FF).
Remarque : Assurez-vous que l'ouverture des pièces
coulissantes pointe vers l'arrière du tiroir.
Puis, retirez les boulons préassemblés de la poignée de
tiroir (GG). Insérez la poignée du tiroir (G) dans le devant
du tiroir (A), puis, à partir de l'intérieur du tiroir, fixez la
poignée à l'aide des boulons que vous venez de retirer.
CC
Quincaillerie utilisée
AA
FF Vis à bois M3.5 de 12 mm
GG Poignée de tiroir
4
HAUT
Levier de
dégagement
F
5
F
C
B
FF
A
x 6
F
FF
x 1
Lowes.com/allenandroth
13
FF
GG
