Summary of Contents for EOS UV-Clean 94773400

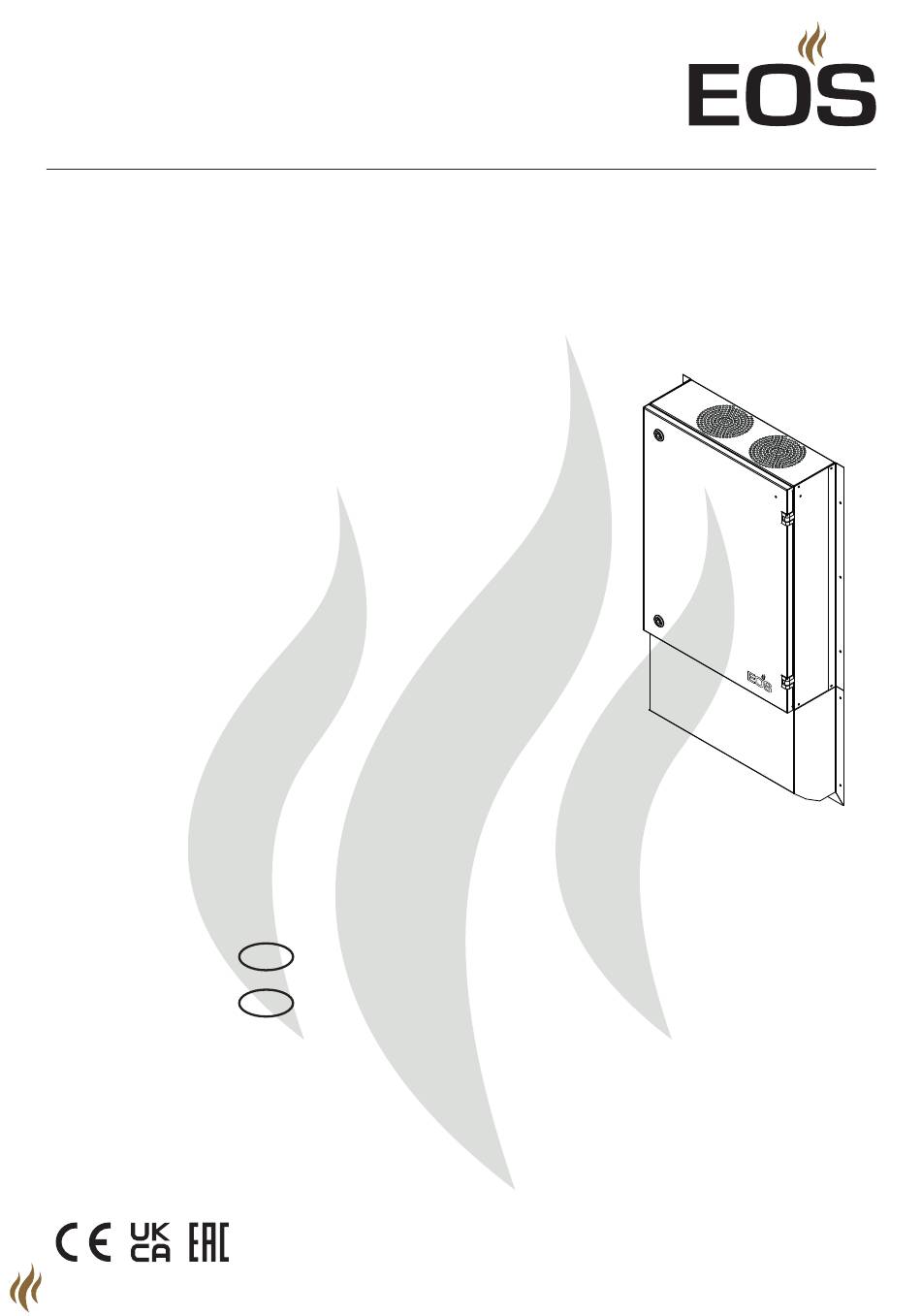

- Page 1 EOS UV-Clean UVC-Luftdesinfektionsgerät | UV air disinfection system Montage- und Gebrauchsanweisung Assembly and operating instructions Made in Germany Druck-Nr. | Print no.: 2934 5229 / 51.22 Technische Änderungen vorbehalten | Subject to technical changes...
-
Page 2: Table Of Contents
Inhalt Dokumentation ................................3 Allgemeine Sicherheitshinweise ........................4 Sicherheitsstufen ..............................4 Montage und Installation ..........................5 Zu Ihrer Sicherheit ..............................6 Einweisung des Betreibers ..........................7 Normen und Vorschriften ..........................7 Identifikation ................................8 Voraussetzungen für Betrieb, Typenschild ....................8 Angabe zur Wirksamkeit ..........................9 Bestimmungsgemäße Verwendung, vorhersehbare Fehlanwendungen ........9 Lieferumfang ................................10 Technische Daten , Ersatzteile ...........................11 Montage ..................................12... -
Page 3: Dokumentation
E-Mail: info@eos-sauna.de Web: www.eos-sauna.com Original Montageanweisung DE Das Urheberrecht an dieser Montageanweisung verbleibt bei der Firma EOS Saunatechnik GmbH. Schutzvermerk nach DIN ISO 16016: Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schaden- ersatz. -
Page 4: Allgemeine Sicherheitshinweise
1. Allgemeine Sicherheitshinweise 1.1 Sicherheitsstufen Gefahr durch UV-Strahlung Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die Schädigungen an Haut, Augen und anderen Geweben hevorrufen kann, wenn keine entsprechenden Sicherheitsvorkehrungen getroffen werden. Sicherheitshinweise und wichtige Bedienungshinweise sind gemäß der Norm ANSI Z535.6 klassi- fiziert. -
Page 5: Montage Und Installation
1.2 Montage und Installation Diese Montageanweisung richtet sich an ausgebildetes Fachpersonal, das mit den Gesetzen und Vorschriften für elektrische Installationen am Aufstellungsort vertraut ist. Beachten Sie zur Montage, zum Einrichten und zur Inbetriebnahme die folgenden allgemeinen Sicherheitshinweise. Lebensgefahr und Brandgefahr Bei einer unsachgemäßen oder fehlerhaften elektrischen Installation besteht Lebensgefahr durch Stromschlag und Brand. -
Page 6: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Lesen Sie diese Gebrauchsanweisung vor der Inbetriebnahme des Geräts aufmerksam durch, und bewahren Sie diese für eine spätere Verwendung auf. Die UV-C-Lampe darf niemals ohne (oder außerhalb des) Gehäuse(s) betrieben oder für andere Zwecke verwendet werden. Achten Sie darauf, dass kein Wasser, andere Flüssigkeiten oder entzündbare Reinigungsmit- tel in das Gerät eindringen können, um das Risiko eines Stromschlags und/oder Brandgefahr zu vermeiden. -
Page 7: Einweisung Des Betreibers
Kinder sowie nicht unterwiesene Personen dürfen keine Reinigungs-und Wartungsarbeiten ƒ ausführen. 2. Normen und Vorschriften Das Gerät wurde unter Berücksichtigung folgender Normen entwickelt: IEC 62471 DIN/TS 67506 VDI 4300 IEC 60335-2-65 Weiterführende Informationen finden Sie auf unserer Internetseite www.eos-sauna.com als Down- load beim jeweiligen Produkt. -
Page 8: Identifikation
Es ist für die senkrechte Montage an der Außenwand der Kabine bestimmt. Durch das mitgelieferte Netzkabel wird das Gerät direkt über eine übliche Steckdose betrieben. Wir empfehlen, das Gerät gekoppelt mit einem EOS Steuergerät der Kabine zu betreiben, um sein Betrieb an den Betrieb des Saunaofens bzw. IR-Strahler optimal anzupassen. -
Page 9: Angabe Zur Wirksamkeit
Das Gerät wird im Bereich der Zuluftöffnung montiert, durch den Zuluftkanal wird der entsprechende Zuluftausschnitt der Kabine abgedeckt. Das EOS UV-Clean Gerät kann autark oder in Verbindung mit einem EOS Sauna- oder Infrarotsteu- ergerät verwendet werden. EOS UV-Clean ist nicht für eine Verwendung im Freien geeignet! Es darf nur im Innenbereich von Gebäuden betrieben werden und darf nicht Umge-... -
Page 10: Lieferumfang
4. Lieferumfang Im Lieferumfang enthalten sind: 1 EOS UV-Clean Gerät (A) ƒ 1 Luftleitblech (B) ƒ 1 Schlüssel (C) zur Gehäuseverriegelung ƒ 1 Anschlusskabel ca. 3 m (D) ƒ 1 Kabelverschraubung (E) ƒ 12 Befestigungsschrauben (F) ƒ 1 Montage- und Gebrauchsanweisung (G) -
Page 11: Technische Daten , Ersatzteile
5. Technische Daten Artikel Nr. 94 7734 00 Gehäuse Chromstahl, anthrazit pulverbeschichtet Gerätemaße (L x B x H) ohne Kanal 600 x 500 x 150 mm Gerätemaße (L x B x H) mit Kanal 910 x 500 x 150 mm Luftdesinfektion chemiefreie Umluftentkeimung Lichtart... -
Page 12: Montage
6. Montage In diesem Kapitel wird gezeigt, wie das Gerät montiert wird. Vor der Gerätemontage müssen Zu- und Abluftöffnungen in der Kabine angebracht werden. HINWEIS Sachschaden durch falschen Montageort Das Gerät ist nicht für eine Verwendung im Freien geeignet! Das Gerät darf nur im Innenbereich von Gebäuden betrieben werden und darf nicht Um- ƒ... -
Page 13: Montagebeispiel
Montagebeispiel Schrauben Sie das Gerät (A) zusammen mit dem Leitblech (B) an die Außenwand der Saunakabine. Die dafür benötigten Schrauben sind im Lieferumfang enthalten. Stellen Sie sicher, dass der Zu- luftausschnitt in der Kabinenwand vollständig durch das Luftleitblech abgedeckt wird. Haupteinheit Luftleitblech... -
Page 14: Aufbau Und Funktion
6.1 Aufbau und Funktion Geschlossenes Gehäuse, 2-fach verriegelt, mit innenliegender Bestrahlungskammer. ƒ Die Kammer (A) ist ein geschlossenes System aus Reflektoren mit einem Deckel. Dies stellt ƒ sicher, dass UV-C-Licht nicht aus dem Gerät nach außen austreten kann. Kammersystem (A) wird mit 2 UV-C Leuchtmitteln je 36 W bestückt. ƒ... -
Page 15: Anschluss
7. Anschluss Das UV-Clean Gerät wird grundsätzlich über die Kaltgerätesteckdose mit dem mitgelieferten Netz- kabel an eine übliche 230 V Steckdose angeschlossen. Zusätzlich besteht die Möglichkeit, das Gerät optional an ein Sauna- bzw. IR-Steuergerät anzu- schließen, um den Betrieb mit dem Betrieb des Saunaofens zu synchronisieren. WARNUNG Lebensgefahr durch Stromschlag. -
Page 16: Anschlussbeispiel Mit Einem Saunasteuergerät
Anschlussbeispiel mit EOS EmoTec D Steuergerät Der optionale Anschluss an ein Steuergerät erfolgt über die im Gerät auf der linken Seite angebrachte Klemmleiste. Es bestehen zwei Anschlussmöglichkeiten: A. Anschluss wie auf der Zeichnung, Variante „A“, an Klemmen S1 / N / W im Steuergerät. Bei diesem Anschluss muss der UV-Clean Jumper auf Position JP1A umgesteckt werden (siehe Seite 17, Hauptplatine). -
Page 17: Lüfter Einstellen
Lüfter einstellen Die Lufteinsauglüfter können in drei Stufen auf gewünschte Umwälzleistung eingestellt werden, um sie z. B. an die Saunagröße anzupassen. Lüftergeschwindigkeit per Schalter G1 ƒ und G2 auf die erforderliche Leistung wie nachstehend gezeigt einstellen. Die Schalter befinden sich im Gehäuse ƒ... -
Page 18: Wartung
9. Wartung ACHTUNG Verletzungsgefahr durch UV-Strahlung UV-Strahlung kann Augen und Haut schädigen. Deckel im Betrieb nicht abnehmen. ƒ Gerät bzw. die Abdeckung der UV-Kammer nur im ausgeschalteten Zu- ƒ stand öffnen. Das Gerät niemals ohne Gehäuse betreiben. ƒ 9.1 Wichtige Hinweise Schalten Sie das Gerät vor dem Öffnen oder der Wartung immer aus. - Page 19 Abdeckung der Kammer wieder aufsetzen und über Haltenocken einrasten ƒ Deckel des Gehäuses schließen und verriegeln. Gerät ist wieder einsatzbereit. ƒ Nach dem Wechsel des Leuchtmittels muss die Warn-LED zurückgesetzt werden. Dies ƒ erfolgt durch den Reset-Taster (siehe Seite 14, Pos. B) Drücken Sie den Reset-Taster ca.
-
Page 20: Lüfter Wechseln (Aus- Und Einbau)
9.4 Lüfter wechseln Die Lüfter müssen nur bei einem Ausfall ausgetauscht werden (siehe Zubehör/Ersatzteile). UV-Kammer ausbauen und Lüfter ersetzen Vier Befestigungsschrauben (B) lösen. ƒ Stecker (D) lösen (1). ƒ Lichtleiter (E) an der inneren Kammer abziehen (2). ƒ Anschlussleitung des Lüfters von Platine (C) abklemmen (Kabelbinder entfernen). ƒ... -
Page 21: Störungen - Fehlerbeseitigung
10. Störungen – Fehlerbeseitigung Fehler Ursache Lösung Kein Betrieb Netzspannung fehlt Überprüfen Sie die Netzspannung. Kontrollieren Sie die Zuleitung. Netzstecker ist nicht einge- Stecken Sie den Netzstecker in die steckt oder Schalter steht Netzsteckdose oder stellen Sie den auf AUS Schalter auf EIN. -
Page 22: Recycling, Service Adresse
Recyceln bei einer Wertstoffsammelstelle abzugeben. Nicht mit dem Hausmüll entsor- gen. Zusätzlicher Entsorgungshinweis für gewerb- liche Nutzer: Weitere Entsorgungshinweise finden Sie unter www.eos.sauna.de/recycling Service Adresse EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf Germany Tel: +49 (0)2775 82-514 Fax: +49 (0)2775 82-431 servicecenter@eos-sauna.de www.eos-sauna.de... -
Page 23: Allgemeine Servicebedingungen
V. Gewährleistung gelten die Allgemeinen Geschäftsbedingungen des Tech- nikherstellers in ihrer jeweils gültigen Fassung, die unter Die Gewährleistung wird nach den derzeit gültigen www.eos-sauna.com/agb abgerufen werden können. gesetzlichen Bestimmungen übernommen. Sämtliche Stand: 08/2018 Verpackungen unserer Produkte sind für den Stückgut-... -
Page 24: Documentation
Inhalt Documentation ..............................24 General safety notes ............................25 Safety stages .................................25 Installation ................................26 For your safety ..............................28 Operator’s instructions .............................29 Norms and standards ............................29 Identification ................................30 Requirements for operation, Nameplate ....................30 Information about effectiveness ........................31 Intended use, foreseeable misuse ........................31 Scope of delivery ..............................32 Technical data , Spare parts .........................33... -
Page 25: General Safety Notes
Fax: +49 (0)2775 82-431 Web: www.eos-sauna.com Original assembly instruction EN Copyright to these installation instructions remains the property of EOS Saunatechnik GmbH. Copyright in accordance with DIN ISO 16016: Any distribution and reproduction of this document, or exploitation and communication of its contents, are prohibited unless expressly authorised. - Page 26 1. General safety instructions 1.1 Safety levels Danger due to UV radiation The symbol indicates an imminently hazardous situation which, if not avoided, may result in damage to skin, eyes and other tissues. Safety instructions and important operating instructions are classified in accordance with the ANSI Z535.6 standard.
-
Page 27: Installation
Assembly and installation These installation instructions are intended for trained specialist personnel who are familiar with the laws and regulations governing electrical installations at the instal- lation site. Observe the following general safety instructions for assembly, set-up and commissioning. Danger to life and fire hazard In the event of improper or faulty electrical installation, there is a danger to life from electric shock and fire. -
Page 28: For Your Safety
For your safety Read these instructions for use carefully before using the appliance, and keep them for later use. The UVC lamp must never be operated without (or outside of ) the housing(s), or used for other any other purpose. In order to avoid the risk of electric shock and/or fire, ensure that it is not possible for any water, other liquids or flammable cleaning agents to enter the unit. -
Page 29: Operator's Instructions
ƒ 2. Standards and regulations This appliance has been developed with respect to the following standards: IEC 62471 DIN/TS 67506 VDI 4300 IEC 60335-2-65 You will find further information on our website www.eos-sauna.com as a download for the respective product... -
Page 30: Identification
3. Identification EOS UV-Clean is an air disinfection unit for installation in the air supply area of a sauna or an infrared cabin. It is designed for vertical installation on the outer wall of the cabin. Thanks to the included mains cable the device to be operated directly via a regular power socket. -
Page 31: Information About Effectiveness
EOS UV-Clean is only intended for air disinfection in sauna and infrared cabins. The device shall be mounted by the air inlet opening, so that it‘s air deflector covers the air inlet of the cabin. EOS UV-Clean can be used as a stand-alone device or in conjunction with an EOS sauna or infrared control system. -
Page 32: Scope Of Delivery
4. Scope of delivery Standard delivery includes: 1 EOS UV-Clean main unit (A) ƒ 1 air deflector (B) ƒ 1 key (C) for locking the housing ƒ 1 mains cable (D) ƒ 1 strain relief (E) ƒ 12 mounting screws (F) ƒ... -
Page 33: Technical Data , Spare Parts
5. Technical data Item no. 94 7734 00 Housing Chrome steel, anthracite finish Dimensions (L x W x H) without duct 600 x 500 x 150 mm Dimensions (L x W x H) with duct 910 x 500 x 150 mm Air disinfection chemical-free air disinfection through UV-light Light type... -
Page 34: Installation
6. Installation This chapter describes how to install the device. Before the installation the air supply and duct vents must be installed in the sauna or infrared cabin. NOTE Material damage due to incorrect installation site The device is not suitable for outdoor use! The device may be only installed indoors and must not be exposed to extreme climate con- ƒ... -
Page 35: Installation Example
Installation example Screw the unit (A) together with the baffle plate (B) to the outer wall of the sauna cabin. The screws required for this are included in the scope of delivery. Ensure that the air supply cut-out is com- pletely covered. -
Page 36: Construction And Operating Principle
6.1 Construction and function Closed housing, double-locked, with internal UV-light chamber. ƒ The chamber (A) is a closed system with reflectors and a lid. This ensures that UV-C light ƒ cannot leak out of the device to the outside. The chamber (A) is equipped with 2 UV-C lamps each 36 W. ƒ... -
Page 37: Connections
7. Connection The UV-Clean device is basically connected to a standard 230 V socket via the cold appliance sock- et using the supplied power cable. In addition, it is possible to connect the device optionally to a sauna or IR control unit in order to synchronize the operation with the operation of the sauna stove. -
Page 38: Connection Example For A Sauna Control Unit
Connection example for EOS EmoTec D sauna control unit The optional connection to a control unit effects via the terminal block on the left side of the unit. There are two connection options: A. Connection as shown in the drawing, variant “A”, to terminals S1 / N / W in the control unit. -
Page 39: Setting The Fans
Setting the fan The air intake fans can be adjusted to the desired circulation capacity in three stages, for example to adapt them to the size of the sauna. Adjust fan speed via switch G1 and G2 to ƒ the required power as shown below. The switches are located in the housing ƒ... -
Page 40: Maintenance
9. Maintenance ATTENTION Risk of injury due to UV radiation UV radiation can damage eyes and skin. Do not remove the lid during operation. ƒ Open the unit or take off the UV-chamber cover only if the unit is discon- ƒ... - Page 41 Close and lock the cover of the housing. Device is ready for use again. ƒ After changing the lamp, the warning LED must be reset. This is done by the reset button ƒ (see page 14, item B) Press the reset button for about 3 seconds long to reset the time interval. Use a small ƒ...
-
Page 42: Replacing The Fan(S)
9.4 Replacing the fan The fans only need to be replaced in case of failure (see accessories/spare parts). Disassemble the UV-chamber and replace the fans Loosen four fastening screws (B). ƒ Unplug the plug (D) (1). ƒ Remove the light guide (E) at the inner chamber (2). ƒ... -
Page 43: Faults - Troubleshooting
10. Faults – Troubleshooting Fault Possibel reason Solution No operation, device does No power supply Check power supply (mains) not work Inspect the power cord Power plug is not plugged Plug the power plug into the pow- in or switch is on OFF er outlet or set the switch to ON No light UV-C-lamp is faulty... -
Page 44: Recycling, Service Address
2012/19/EU. Do not dispose it with the normal household waste. Additional disposal note for commercial users: Further disposal instructions can be found un- der the link www.eos.sauna.de/recycling Service Address: EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf, Germany... -
Page 45: General Conditions Of Service
The manufacturers General Terms and Conditions of Business, which can be found at www.eos-sauna.com/ V. Liability agb, shall apply in addition to the foregoing terms and conditions of service.
