VIGILEC toscano V1Z User Manual

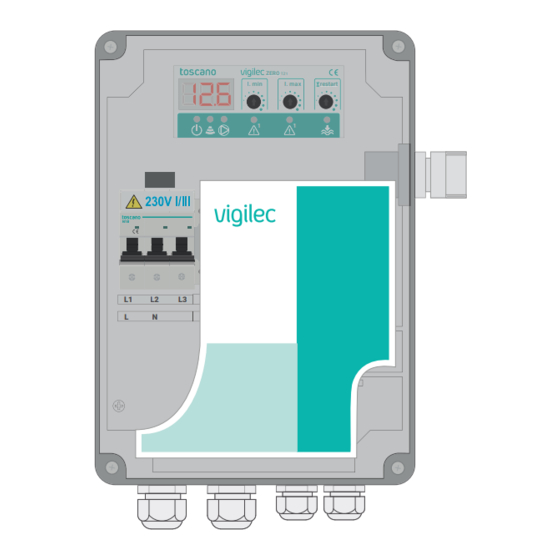

Multi-control and multi-protection panel for 1 submersible or surface pump
Hide thumbs Also See for toscano V1Z:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
V1Z / V1Z-F
ZERO
ZERO
TZ1
TZ1
I. min
I. min
I. max
I. max
1
1
1
1
N1B
N1B
L1
L1
L2
L2
L3
L3
L
L
N
N
ZERO
ESPAÑOL ( ES ) Manual de usuario
Cuadro multicontrol y multiprotección para 1 bomba
restart
restart
sumergida o de superfi cie
ENGLISH ( EN ) User manual
Multi-control and multi-protection panel for 1 submersible
or surface pump
FRANÇAIS ( FR ) Guide d'utilisation
Coffret multi-contrôle et multi-protection pour 1 pompe
immergée ou de surface
Ed. 3.23

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the toscano V1Z and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for VIGILEC toscano V1Z

Summary of Contents for VIGILEC toscano V1Z

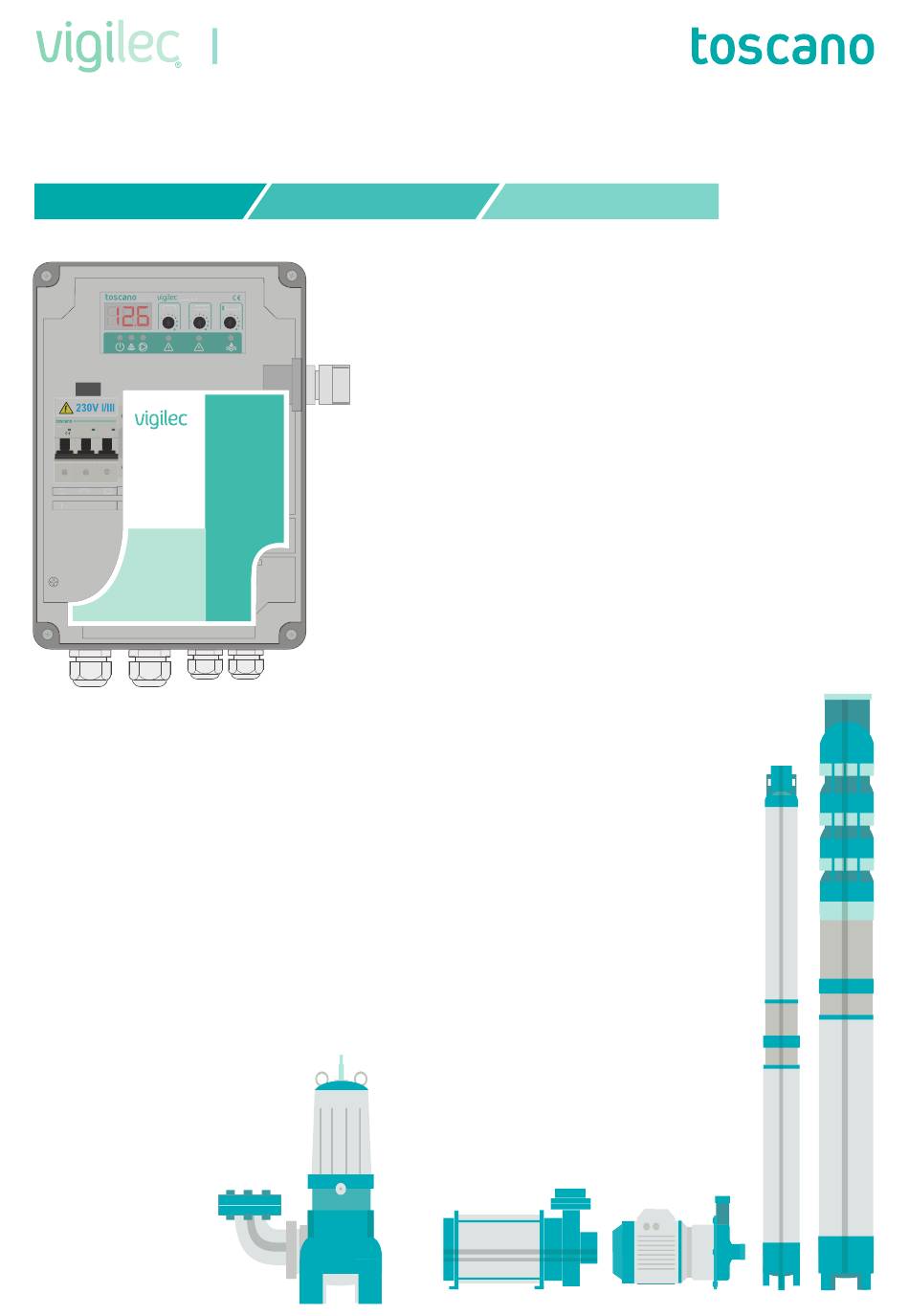

  • Page 1 ZERO V1Z / V1Z-F Ed. 3.23 ESPAÑOL ( ES ) Manual de usuario Cuadro multicontrol y multiprotección para 1 bomba ZERO ZERO I. min I. min I. max I. max restart restart sumergida o de superfi cie ENGLISH ( EN ) User manual Multi-control and multi-protection panel for 1 submersible or surface pump FRANÇAIS ( FR ) Guide d’utilisation...
