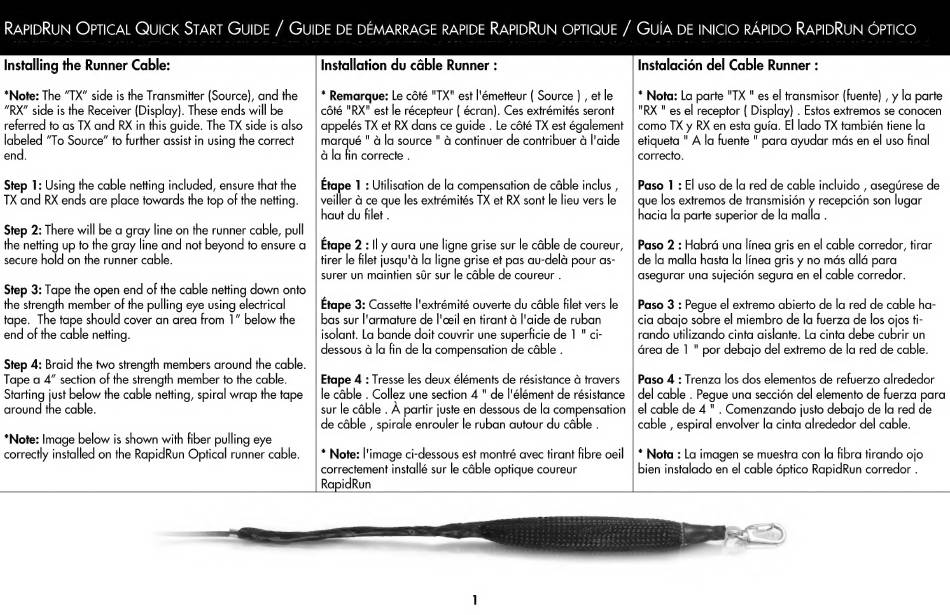

RAPIDRUN OPTICAL QUICK START GUIDE / GUIDE DE DÉMARRAGE RAPIDE RAPIDRUN OPTIQUE / GUÍA DE INICIO RÁPIDO RAPIDRUN ÓPTICO
Installing the Runner Cable:
*Note: The "TX" side is the Transmitter (Source), and the
"RX" side is the Receiver (Display). These ends will be
referred to as TX and RX in this guide. The TX side is also
ce "To Source" to further assist in using the correct
end.
Step 1: Using the cable netting included, ensure that the
TX and RX ends are place towards the top of the netting.
Step 2: There will be a gray line on the runner cable, pull
the netting up to the gray line and not beyond to ensure a
secure hold on the runner cable.
Step 3: Tape the open end of the cable netting down onto
the strength member of the pulling eye using electrical
tape. The tape should cover an area from 1" below the
end of the cable netting.
Step 4: Braid the two strength members around the cable.
Tape a 4" section of the strength member to the cable.
Starting just below the cable netting, spiral wrap the tape
around the cable.
*Note: Image below is shown with fiber pulling eye
correctly installed on the RapidRun Optical runner cable.
Installation du cáble Runner :
* Remarque: Le côté "TX" est l'émetteur [ Source | , et le
côté "RX" est le récepteur ( écran). Ces extrémités seront
appelés TX et RX dans ce guide . Le côté TX est également
marqué " à la source " à continuer de contribuer à l'aide
à la fin correcte .
Étape 1 : Utilisation de la compensation de câble inclus ,
veiller à ce que les extrémités TX et RX sont le lieu vers le
haut du filet .
Étape 2 : Il y aura une ligne grise sur le câble de coureur,
tirer le filet jusqu'à la ligne grise et pas au-delà pour as-
surer un maintien sûr sur le câble de coureur .
Étape 3: Cassette l'extrémité ouverte du câble filet vers le
bas sur l'armature de l'œil en tirant à l'aide de ruban
isolant. La bande doit couvrir une superficie de 1 " ci-
dessous à la fin de la compensation de câble .
Etape 4 : Tresse les deux éléments de résistance à travers
le câble . Collez une section 4 " de l'élément de résistance
sur le câble . À partir juste en dessous de la compensation
de câble , spirale enrouler le ruban autour du câble .
* Note: l'image ci-dessous est montré avec tirant fibre oeil
correctement installé sur le câble optique coureur
RapidRun
Instalación del Cable Runner :
* Nota: La parte "TX " es el transmisor (fuente) , y la parte
"RX " es el receptor | Display) . Estos extremos se conocen
como TX y RX en esta guía. El lado TX también tiene la
etiqueta " A la fuente " para ayudar más en el uso final
correcto.
Paso 1 : El uso de la red de cable incluido , asegúrese de
..> La 9
que los extremos de transmisión y recepción son lugar
hacia la parte superior de la malla .
p p
Paso 2 : Habrá una línea gris en el cable corredor, tirar
de la malla hasta la línea gris y no más allá para
asegurar una sujeción segura en el cable corredor.
Paso 3 : Pegue el extremo abierto de la red de cable ha-
cia abajo sobre el miembro de la fuerza de los ojos ti-
rando utilizando cinta aislante. La cinta debe cubrir un
área de 1 " por debajo del extremo de la red de cable.
Paso 4 : Trenza los dos elementos de refuerzo alrededor
del cable . Pegue una sección del elemento de fuerza para
el cable de 4 " . Comenzando justo debajo de la red de
cable , espiral envolver la cinta alrededor del cable.
* Nota : La imagen se muestra con la fibra tirando ojo
bien instalado en el cable óptico RapidRun corredor .
