For RSX-G5 installations see pages 2-9
(OL-HRN-RS-PWR-CST not included but required for G5 units)
For RSX-G6 installations see pages 10-18
!
DISCLAIMER: The manufacturer of this product nor its
affi liates accept any responsibility for any electrical
damage to the vehicle or any other connected systems as
a result of improper installation of this product. All wiring
connections & vehicle compatibility must be verifi ed by a
professionally qualifi ed technician prior to installation.

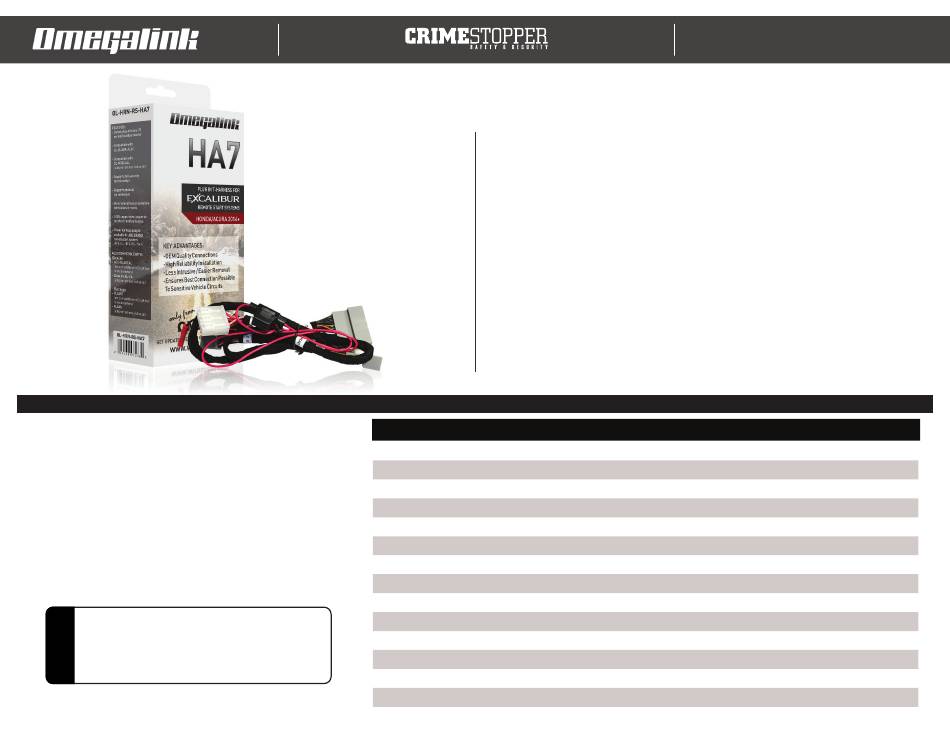

MODEL
OL-HRN-RS-HA7
GUIDE ID
CST_HA7_G6_G5_20210414
AVAILABLE ACCESSORIES
OL-HRN-RS-PWR
(Adapt to any brand remote start w/ BLADE or
OL-MDB-ALL / FL-CAN / ADS-AL-CA)
VEHICLE COMPATIBILITY
Make
Model
Acura
ILX
Push-to-Start Sedan Automatic
Acura
MDX
Push-to-Start SUV 6 Cyl. Automatic
Acura
RDX
Push-to-Start SUV 6 Cyl. Automatic
Acura
RLX
Push-to-Start Sedan Hybrid Automatic
Acura
RLX
Push-to-Start Sedan 6 Cyl. Automatic
Acura
TLX
Push-to-Start Sedan 4/6 Cyl. Automatic
Acura
TLX
Push-to-Start Sedan 4 Cyl. Automatic
Honda
Fit
Push-to-Start 4 Dr Hatchback 4 Cyl. Automatic
Honda
Fit
Push-to-Start 4 Dr Hatchback 4 Cyl. Manual
Honda
HR-V
Push-to-Start SUV Automatic
Honda
HR-V
Push-to-Start SUV Manual
Honda
Odyssey
Push-to-Start Minivan 6 Cyl. Automatic
Honda
Pilot
Push-to-Start Automatic
Honda
Ridgeline
Push-to-Start Pickup Automatic
Trim
Years
2016 - 2020
2014 - 2020
2016 - 2018
2017 - 2017
2016 - 2017
2017 - 2020
2014 - 2016
2015 - 2020
2015 - 2020
2016 - 2021
2016 - 2019
2014 - 2017
2016 - 2021
2017 - 2020
INSTALL GUIDE
Firmware
Diagram
DL-HA6
1
DL-HA6
1
DL-HA6
1
DL-HA6
1
DL-HA6
1
DL-HA6
1
DL-HA6
1
DL-HA6
1
DL-HA6
2
DL-HA6
1
DL-HA6
2
DL-HA6
1
DL-HA6
1
DL-HA6
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the CRIMESTOPPER OL-HRN-RS-HA7 and is the answer not in the manual?

Questions and answers

Summary of Contents for Omegalink CRIMESTOPPER OL-HRN-RS-HA7

  • Page 1 INSTALL GUIDE MODEL OL-HRN-RS-HA7 GUIDE ID CST_HA7_G6_G5_20210414 AVAILABLE ACCESSORIES OL-HRN-RS-PWR (Adapt to any brand remote start w/ BLADE or OL-MDB-ALL / FL-CAN / ADS-AL-CA) VEHICLE COMPATIBILITY Make Model Trim Years Firmware Diagram For RSX-G5 installations see pages 2-9 Acura Push-to-Start Sedan Automatic 2016 - 2020 DL-HA6 (OL-HRN-RS-PWR-CST not included but required for G5 units)
  • Page 2: Installation Steps

    INSTALL GUIDE Page 2 of 18 GUIDE ID: CST_HA7_G6_G5_20210414 MODEL: OL-HRN-RS-HA7 RSX-G5 Layout RSX-G5- start BLACK 6 PIN HIGH CURRENT POWER HARNESS NOTE: OL-HRN-RS-PWR-CST Adaptor Not Included With T-Harness & Will Be Required WHITE 12 PIN MAIN INPUT/OUTPUT HARNESS WHITE 3 PIN DOOR LOCK PORT RED 3 PIN LOW CURRENT AUX PORT BLUE 2 PIN PROGRAMMING/VALET PORT BLACK 3 PIN ANTENNA PORT...
  • Page 3 INSTALL GUIDE Page 3 of 18 GUIDE ID: CST_HA7_G6_G5_20210414 MODEL: OL-HRN-RS-HA7 Wire Location Chart Diagram #1 Connector Connector Connector Connector Make Make Model Model Trim Trim Year Year Item Item Pin # Pin # Wire Color Wire Color Polarity Polarity Location Location Color...
  • Page 4 INSTALL GUIDE Page 4 of 18 GUIDE ID: CST_HA7_G6_G5_20210414 MODEL: OL-HRN-RS-HA7 Wire Location Chart Diagram #1 Connector Connector Make Model Trim Year Item Pin # Wire Color Polarity Location Color Pins Smart PCU GRAY 20 pin & 36 pin Behind Cluster 12V Constant GREEN 2 pin...
  • Page 5 INSTALL GUIDE Page 5 of 18 GUIDE ID: CST_HA7_G6_G5_20210414 MODEL: OL-HRN-RS-HA7 RSX-G5 Diagram #1 20-PIN SMART PCU HARNESS BLACK - Ground PIN COLOR ORANGE SMART PCU YELLOW ORANGE/BLACK (see chart for location) WHITE YELLOW/BLACK BROWN 36-PIN SMART PCU HARNESS PINK GRAY VIOLET RED/BLACK...
  • Page 6 INSTALL GUIDE Page 6 of 18 GUIDE ID: CST_HA7_G6_G5_20210414 MODEL: OL-HRN-RS-HA7 Wire Location Chart Diagram #2 Connector Connector Make Model Trim Year Item Pin # Wire Color Polarity Location Color Pins Smart PCU GRAY 20 pin & 36 pin Behind Cluster 12V Constant GREEN 2 pin...
  • Page 7 INSTALL GUIDE Page 7 of 18 GUIDE ID: CST_HA7_G6_G5_20210414 MODEL: OL-HRN-RS-HA7 RSX-G5 Diagram #2 20-PIN SMART PCU HARNESS BLACK - Ground PIN COLOR ORANGE SMART PCU YELLOW ORANGE/BLACK (see chart for location) WHITE YELLOW/BLACK BROWN 36-PIN SMART PCU HARNESS PINK GRAY VIOLET RED/BLACK...
  • Page 8: Data Cable

    INSTALL GUIDE Page 8 of 18 GUIDE ID: CST_HA7_G6_G5_20210414 MODEL: OL-HRN-RS-HA7 RSX-G5 Optional Accessories DATA CABLE YELLOW - Alarm notifi cation input (+/-) Linkr-LT or TELE-CONNECT Smartphone Interface...
  • Page 9: Module Programming

    INSTALL GUIDE Page 9 of 18 GUIDE ID: CST_HA7_G6_G5_20210414 MODEL: OL-HRN-RS-HA7 Installation Mode Selection Press and release programming button Press and hold programming button until to select installation mode. LED turns solid GREEN to register selection. RSX- G5-end After registration, follow Factory Reset to change LED fl...
  • Page 10 INSTALL GUIDE Page 10 of 18 GUIDE ID: CST_HA7_G6_G5_20210414 MODEL: OL-HRN-RS-HA7 RSX-G6 Layout RSX- G6-start WHITE 6 PIN HIGH CURRENT POWER HARNESS (P/N: H-RS6F*) WHITE 14 PIN MAIN INPUT/OUTPUT HARNESS (P/N: H-RS14F) RED 3 PIN DOOR LOCK/UNLOCK HARNESS (P/N: DLP-N3) RED 3 PIN REMOTE START HARNESS (P/N: H-RS3A) TEMPERATURE SENSOR...
  • Page 11 INSTALL GUIDE Page 11 of 18 GUIDE ID: CST_HA7_G6_G5_20210414 MODEL: OL-HRN-RS-HA7 Wire Location Chart Diagram #1 Connector Connector Connector Connector Make Make Model Model Trim Trim Year Year Item Item Pin # Pin # Wire Color Wire Color Polarity Polarity Location Location Color...
  • Page 12 INSTALL GUIDE Page 12 of 18 GUIDE ID: CST_HA7_G6_G5_20210414 MODEL: OL-HRN-RS-HA7 Wire Location Chart Diagram #1 Connector Connector Make Model Trim Year Item Pin # Wire Color Polarity Location Color Pins Smart PCU GRAY 20 pin & 36 pin Behind Cluster 12V Constant GREEN 2 pin...
  • Page 13 INSTALL GUIDE Page 13 of 18 GUIDE ID: CST_HA7_G6_G5_20210414 MODEL: OL-HRN-RS-HA7 RSX-G6 Diagram #1 20-PIN SMART PCU HARNESS BLACK - Ground PIN COLOR YELLOW/BLACK WHITE/BLACK SMART PCU BROWN (see chart for location) ORANGE/BLACK GRAY RED/WHITE PINK 36-PIN SMART PCU HARNESS GREEN EMPTY ORANGE...
  • Page 14 INSTALL GUIDE Page 14 of 18 GUIDE ID: CST_HA7_G6_G5_20210414 MODEL: OL-HRN-RS-HA7 Wire Location Chart Diagram #2 Connector Connector Make Model Trim Year Item Pin # Wire Color Polarity Location Color Pins Smart PCU GRAY 20 pin & 36 pin Behind Cluster 12V Constant GREEN 2 pin...
  • Page 15 INSTALL GUIDE Page 15 of 18 GUIDE ID: CST_HA7_G6_G5_20210414 MODEL: OL-HRN-RS-HA7 RSX-G6 Diagram #2 20-PIN SMART PCU HARNESS BLACK - Ground PIN COLOR YELLOW/BLACK WHITE/BLACK SMART PCU BROWN (see chart for location) ORANGE/BLACK GRAY RED/WHITE PINK 36-PIN SMART PCU HARNESS GREEN EMPTY ORANGE...
  • Page 16 INSTALL GUIDE Page 16 of 18 GUIDE ID: CST_HA7_G6_G5_20210414 MODEL: OL-HRN-RS-HA7 RSX-G6 Optional Accessories Data Shock SENSOR CABLE Sensor BLACK DATA CABLE BLACK YELLOW - Alarm notifi cation input (+/-) Linkr-LT or TELE-CONNECT Smartphone Interface OL-ADAPTOR-B2G DATA CABLE GREEN Push-Button LED Cable Antenna/LED Cable Antenna Cable...
  • Page 17 INSTALL GUIDE Page 17 of 18 GUIDE ID: CST_HA7_G6_G5_20210414 MODEL: OL-HRN-RS-HA7 Installation Mode Selection Press and release programming button Press and hold programming button until to select installation mode. LED turns solid GREEN to register selection. After registration, follow Factory Reset to change LED fl...
  • Page 18: Troubleshooting

    Set the parking brake again. Before turning the key OFF, perform the selevted MT rerevation sequance (feature #6) TroubleShooting - See system installation guide for remote start diagnostics and troubleshooting. - See OmegaLink module/fi rmware guide at www.wiresheet.com for interface module diagnostics and troubleshooting.
