SurTec Star-vox 22PCIR001 Manual

2
1
1. Languette de blocage du combiné sirène interphonie.
Unit blocking tag
Zone sécable pour l'autoprotection à l'arrachement.
2.
Sectile zone for pull out tamper alarm.

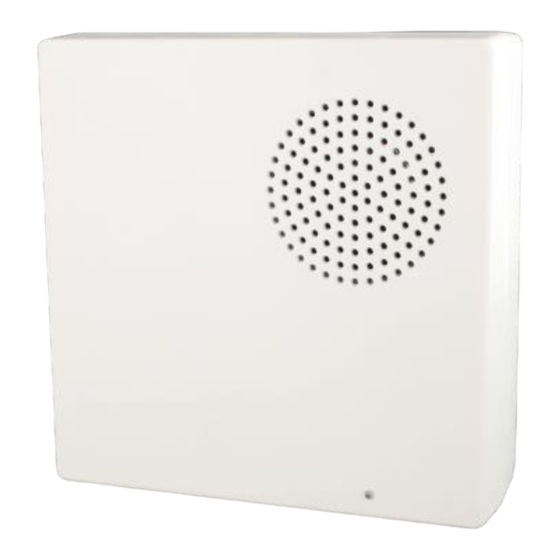

Combiné Sirène/Interphonie radio
All-in-one Indoor Wireless Sounder and
audio verification Module
22PCIR001
Dans le souci constant d'améliorer la qualité de nos produits, nous nous réservons le droit d'en
modifier à tout moment les caractéristiques. We constantly strive to improve the quality of our
products and we reserve the right to modify specifications at any time without prior notice.
Enregistrement du combiné à la centrale :
1. Accédez à la rubrique « capteurs radio » du configurateur.
2. Sélectionnez et effectuez un clic droit sur un canal disponible. Cliquez sur
« Enregistrer » : la fenêtre attente d'apprentissage apparaît.
3. Enlevez le support du combiné, connectez la pile, la sirène effectue une
émission radio et le voyant clignote,
4. Sur le configurateur, le combiné apparaît dans la fenêtre,
5. La sirène confirme sa mémorisation dans la centrale en faisant passer
son voyant de l'état clignotant à l'état allumé fixe et en émettant un bip
sonore.
Vous êtes invité à enregistrer l'interphonie, pour cela appuyez sur le
6.
Bouton poussoir situé sur la centrale (f).
Le contact d'autoprotection de la sirène doit être refermé dans
les 10 minutes qui suivent sa mémorisation. Dans le cas
contraire, la sirène est activée.

Pairing unit with central unit :

1. In Configurator, access « radio detectors ».
2. Select a free channel and do a right-click. Click on « Record »: a
«Learning mode» window pops up.
3. Open the tampering alarm contact, connect the battery to the connector
and the siren generates a radio transmission and the LED flashes.
4. In Configurator, siren module icon appears in device list window.
5. The siren LED switches from flashing to lit and generates a beep to
confirm pairing into control panel.
6. On Configurator you are invited to pair the audio verification module.
Press button (f) on the control panel.
Close the tamper contact within 10 minutes after siren pairing to
avoid siren activation..
OEAX00919C
