使用说明书/USER MANUAL
本说明书的内容可能会随版本更改,如有变动, 恕不另行通知
Ver 1.0
The contents of this manual may be changed with the edition, and are subject to change without notice.

Advertisement

loading
Need help?

Need help?

Do you have a question about the PL200 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for S.M.S.L PL200

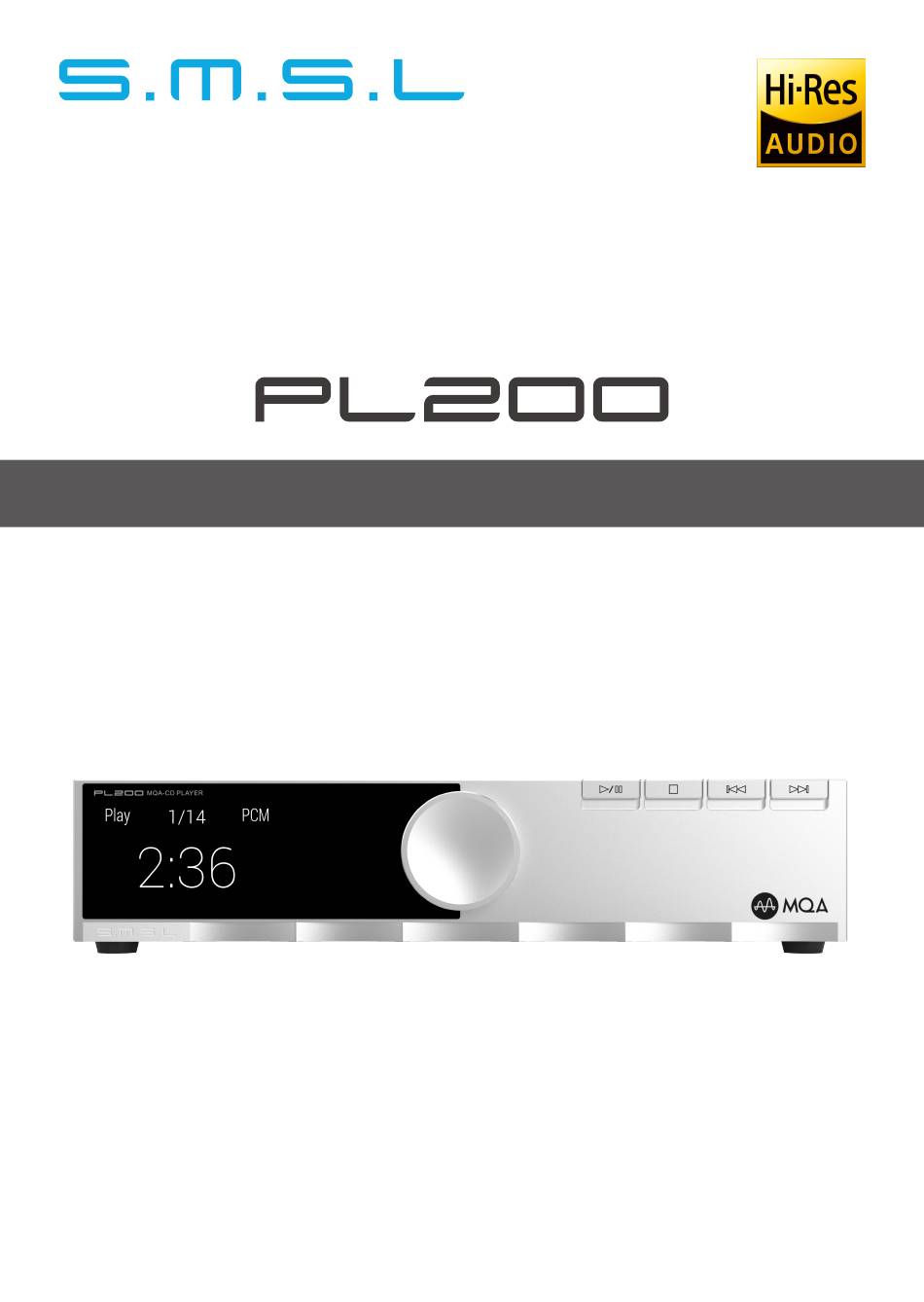

  • Page 1 使用说明书/USER MANUAL 本说明书的内容可能会随版本更改,如有变动, 恕不另行通知 Ver 1.0 The contents of this manual may be changed with the edition, and are subject to change without notice.
  • Page 2 安全注意事项 请将本音响系统安装在通风良好、 阴凉、 干燥、 干净的位置, 远离直射阳光热源 、 振动、 灰尘、 潮湿或寒冷。 只能使用本机指定的电压。 使用高于指定数值的电压很危险, 而且可能导致火 灾, 损坏本机或造成人身伤害。 对于使用高于指定电压造成的任何损害, 我司 将不负任何责任。 不要试图自行改造或修理本机。 如果需要任何服务, 请与销售或者我司客服人 员联系。 不管有任何理由, 都没有打开机壳的必要。 如果打算长时间不使用本机 (比如度假时) , 请从墙壁交流电源插座上断开电 源线的连接。 重要提示: 本说明书所提到的产品规格和资讯仅供参考。 如有内容更新, 恕不另行通知。 保修条款 一、 服务期限 佛山双木三林科技有限公司承诺产品的良好品质, 产品自售出之后7天内 正常使用情况下出现故障, 客户可以选择退货或者保修 (不影响二次销售 才可退货)...
  • Page 3 特点 Hi-End级CD方案,支持MQA-CD; 旗舰DAC芯片AK4499EX,实测失真低至0.00006%; 支持USB输入, 支持32bit/768kHz,DSD512,支持MQA全解码; 使用2颗低相噪, 高精度的时钟源; 高性能耳机放大器, 配备专利的PLFC电路; 具备XLR平衡线路输出; 具备光纤和同轴输出,并且可以输出USB,CD,蓝牙; 高性能的数字界面设计, 可把USB, CD, 蓝牙信号转换以光纤和同轴的方式 输出到周边设备; 使用钢化玻璃全贴合IPS显示屏和全新开发的UI; 使用3片高端双运放及大量发烧元器件; 采用2nd PLL,消除SPDIF传输过程中的JITTER; 全新自主研发的CK-03时钟处理电路, 大大降低时钟抖动; 支持DOP独立显示功能,准确判断当前解码格式; 内置低噪声电源处理, 同时提高电源效率, 功耗更低; 搭配多个低噪声稳压电源, 提供稳定可靠高效低噪声的供电系统。 高通高端蓝牙芯片,支持LDAC(24bit/96kHz), APTX/HD, SBC, AAC; 高品质全铝合金外壳,支持高品质镀金输入输出连接端子; 日本音频协会(JAS)Hi-Res认证; 配备遥控器和全功能遥控。...
  • Page 4 技术参数 输入方式..................USB/蓝牙/CD转盘 输出方式 ..............单端线路/平衡线路/耳放输出 THD+N ..............0.000068%(-123.5dB)(UN-WTD) 动态范围.................平衡线路 132dB 单端线路 127dB 信噪比..................平衡线路 132dB 单端线路 127dB USB传输方式 ..................USB2.0异步传输 USB兼容性 ..........Windows 7 / 8 / 8.1 / 10 / 11(需要驱动) Mac OSX10.6以上、 Linux(不需要驱动) 采样率 ........USB 44.1~768kHz 2.8224~22.5792MHz 蓝牙规格............5.0(支持SBC,AAC,aptX,aptX HD,LDAC) 消耗功率 ........................10W 待机功耗 ......................<0.5W 体积..................200x42x175mm(WxHxD) 重量...
  • Page 5 关于遥控器 如果遥控器距离本机很近时操作仍无效, 请用新电池更换。 如果要长时间不使用遥控器, 请取出遥控器的电池。 按照电池处置的地方性法规处置废旧电池。 遥控器的使用 开关机 静音 音量减 音量加 播放/暂停 上一首 菜单 下一首 停止 输入选择 FN按键 (在菜单中定义) 切换显示时间 数字(0~9) 随机播放 注 意 循环播放 遥控器请使用2节7号(AAA)电池...
  • Page 6 部件介绍 16 17 18 碟盖 碟压 放碟区 下一首 上一首 停止 播放 (长按) /暂停 功能旋钮 (长按时关机) 红外接收窗 指示灯 显示屏 耳机输出 XLR平衡输出 RCA输出 同轴输出 光纤输出 USB输入 蓝牙天线 电源输入...
  • Page 7 操作说明 开/关机 首先连接好机器背后的信号线; 插上电源线, 屏幕点亮即进入开机状态; 开机状态下, 长按面板上的旋钮 (部位介绍-序号8) 约2秒或按下遥控上开关 机键 (对应遥控的图标) , 屏幕熄灭, 机器将停止播放并关闭大部分电源。 若长时间不使用本机时, 请将本机的交流输入电源线与市电插座分离。 选择音源 短按面板上的旋钮进入菜单, 选择INPUTS, 可将音频输入信号切换到 “CD转 盘、 USB输入、 蓝牙输入” 可在遥控器上按下输入快捷键, 将音频输入信号切换到 “CD转盘、 USB输入、 蓝牙输入” 。 CD播放 把当前音乐输入信号切换至CD转盘; 取出碟盖和碟压 (部位介绍-序号1和2) , 放入CD碟片后放回碟压和碟盖, 机 器自动进入播放状态; 取出碟盖和碟压 (部位介绍-序号1和2) , 放入CD碟片后仅放回碟压, 然后长 按面板上的播放/暂停按键...
  • Page 8 蓝牙播放 先检查蓝牙天线是否正确安装 (部位介绍-序号18) ; 把当前音乐输入信号切换到BLUETOOTH; 此时本机蓝牙会一直处于可以被搜索状态, 打开智能设备进行搜索; 在搜索到的设备中选择 “SMSL PL200” 蓝牙连接好后, 在智能设备播放音乐即可。 停止 按下面板上或遥控器上的停止键 【 】 , 可停止当前播放状态; 在CD播放状态下, 想更换碟片在CD播放状态下时, 请先按下面板上或遥控 器上的停止键, 先停止当前碟片的播放, 再取出碟盖和碟压。 暂停播放 在CD播放过程中, 若想要中断播放而短时间进入暂停状态, 可按下面板或 遥控器上的 【 】 , 此时显示屏左上方显示PAUSE, 若再按一次该按键则 恢复正常播放状态。 上一曲 在CD播放状态下, 按下面板或遥控器上的上一曲按键 【 】 , 若当前曲目...
  • Page 9 切换到指定曲目 在CD播放状态下, 若想跳到指定的曲目, 可按下遥控器上的数字组合即可 调至指定的曲目, 如想调至第十二首曲目, 则需按下遥控器上的 “1” 和 “2” 即 可。 随机播放 在CD播放状态下, 按下遥控器上的随机播放键 【 】 , 显示屏上显示对应的 图标。 机器随机播放碟片曲目直至全部播放完毕。 再按一次随机播放键或停止键, 即可取消随机播放状态。 重复播放 如果连续重复播放当前曲目, 按遥控器上的重复播放键一次, 显示屏显示 【 】 图标。 如果连续重放整张碟片上的曲目, 则再按一次重复播放键, 显 示屏显示 【 】 图标。 若想取消重复播放功能, 则再按一次重复播放键即可 显示时间设置 在CD播放状态下,...
  • Page 10 功能介绍 NPUTS (输入方式) CD PLAYER (CD输入) USB AUDIO (USB输入) BLUETOOTH (蓝牙输入) PUTS (输出方式) ALL LINE OUT (全部输出) HEADPHONE OUT(耳机输出) BALANCED (平衡输出) UNBALANCED (非平衡输出) PCM FILTER (PCM滤波器) SHARP ROLL-OFF (快速滚降) SLOW ROLL-OFF (慢速滚降) SHORT SHARP (短延时快速滚降) SHORT SLOW (短延时慢速滚降) SUPER SLOW (超级慢速滚降)...
  • Page 11 功能介绍 HPA GAIN (耳放增益) (低增益) HIGH (高增益) SOUND COLOR(音色菜单) SOUND 1(5.6M) SOUND 2(5.6M) SOUND 3(11M) SOUND 4(11M) AK4499EX工作采样率为5.6MHz。 AK4499EX工作采样率为11.2896MHz。 PRE MODE(前级模式) PRE MODE为输出接口的音量调节功能开关: VARIABLE:输出接口音量是受控的。 FIXED:输出接口音量是固定的。 FIXED DSD BYPASS FN KEY FOR FN按键作用 Switch LINE/HPA OUTPUTS (输出选择) BLUETOOTH (切换到蓝牙输入) PHASE (切换到输出相位)
  • Page 12 功能介绍 AUDIO PHASE NORMAL (2+,3-) INVERTED (2-,3+) NORMAL INVERTED DIMMER 自动熄屏 5秒 ~ 60秒 (范围5秒 - 60秒, 设置后, 屏会在这个时间内自动熄灭, 遥控或者旋钮任意操作屏幕 会重新点亮。 这样可以很大程度减少光污染, 提升听音环境的舒适性!) BRIGHTNESS (显示屏亮度设置) LEVEL 1 ~ LEVEL 6 RESET (系统复位) 在蓝牙输入时, 长按旋钮中键 , 系统只会重置蓝牙配对状态; 在其它输入时, 长按旋钮中键 , 系统清除所有设定, 包括蓝牙。...
  • Page 13 关于MQA MQA (Master Quality Authenticated) 是一项屡获殊荣的英国技术 , 是一种兼有 极高的采样率和足够小的文件体积的高解析音频编码技术。 此机采用MQA技术 , 可以接收并解码MQA音频 , 提供母带级别的声音。 有关更多信息 , 请访问https://www.mqa.co.uk/how-it-works 如何播放MQA 此机的USB支持MQA解码! 此机的MQA播放不要求使用特殊的播放软件 , 例如foobar2000, Audirva- naplus只要支持ASIO或者WASAPI的音频输出就可以了 , 并且在播放MQA音 频时 , 最好将电脑的音量调到最大 , 以使得电脑的音频输出是最佳状态。 在播放MQA文件时 , 显示屏显示的采样率为音频原始采样率。 和声波标志是MQA Limited的注册商标。 ©2016 播放MQA-CD注意事项 必须所播放的是一张真正的MQA-CD ; 确认CD播放器所输出的光纤或者同轴信号是未经处理的源码...
  • Page 15: Safety Notes

    Dismantling, refitting, repairing by user in private. Causing damage by using some fittings instead of the designative or accredited ones. Cannot provide credible proof of purchase. 4.Sending it back to our company for repairing. 5.Contact your S.M.S.L Audio reseller for a return or replacement.
  • Page 16 Features Hi-End CD solution, support MQA-CD; Flagship DAC chip AK4499EX, measured distortion as low as 0.00006% ; Support USB input, support 32bit/768kHz, DSD512, support MQA full decoding; Use 2 clock sources with low phase noise and high accuracy; High-performance headphone amplifier with patented PLFC circuit; With XLR balanced line outputs.
  • Page 17: Specifications

    Specifications Input....................CD/Bluetooth/CD player Output....................RCA/XLR/Headphone THD+N ................0.000068%(-123.5dB)(UN-WTD) Dynamic range ................XLR 132dB 127dB SNR ...................... XLR 132dB 127dB USB transmission................USB2.0Asynchronization USB compatibility ..........Windows 7 / 8 / 8.1 / 10 / 11(needs drive) Mac OSX 10.6 or later,Linux(driveless) Sampling rate ........USB 44.1 ~ 768kHz 2.8224 ~ 22.5792MHz Bluetooth specifications ......
  • Page 18: Remote Control

    Remote control If the remote control is still ineffective when it is close to the machine, replace it with a new battery. If the user does not use the remote control for a long time, remove the battery of the remote control. Dispose of used batteries in accordance with local regulations on battery disposal.
  • Page 19 Display Interface and Instructions 16 17 18 Disc cover Disc Pressure Disc Placement Area Next Previous Stop Play (long press)/Pause Function knob Remote window (long press to turn off) Indicator light Display Screen Display Screen XLR balanced output RCA Output Coaxial Output Optical Output USB Input...
  • Page 20 Instructions Turn on/off First connect the signal cable on the back of the machine; Plug in the power cord and the screen lights up to enter the power-on state; In the power-on state, long press the knob on the panel (part introduction - NO.8) for about 2 seconds or press the on/off...
  • Page 21 At this time, the Bluetooth of this machine will always be in a searchable state, open the smart device to search; Select "SMSL PL200" among the searched devices. After the Bluetooth is connected, play the music on the smart device.
  • Page 22 Switching to a specific song In the CD playback state, if you want to skip to the specified song, user can press the number combination on the remote control to tune to the specified song; if you want to tune to the twelfth song, you need to press "1" and "2" on the remote control. Random Play In the CD playing state, press the random play button [ ] on the remote control,...
  • Page 23 Instructions INPUTS CD PLAYER USB AUDIO BLUETOOTH OUTPUTS ALL LINE OUT HEADPHONE OUT BALANCED UNBALANCED PCM FILTER SHARP ROLL-OFF SLOW ROLL-OFF SHORT SHARP SHORT SLOW SUPER SLOW LOW DISPERSION DSD FILTER WIDE NARROW...
  • Page 24 Instructions HPA GAIN HIGH SOUND COLOR SOUND 1(5.6M) SOUND 2(5.6M) SOUND 3(11M) The AK4499EX working sample rate of 5.6MHz. The AK4499EX working sample rate of 11.2896MHz. SOUND 4(11M) PRE MODE PRE MODE is the volume adjustment function switch for the output. VARIABLE The output volume is controlled.
  • Page 27 Instructions AUDIO PHASE NORMAL (2+,3-) INVERTED (2-,3+) NORMAL INVERTED DIMMER 5 second ~ 60 second (The range is 5 seconds-60 seconds. After setting, the screen will automatically go off within this time, and the screen will re-light up if you operate the remote control or the knob at any time.) BRIGHTNESS...
  • Page 28 The master MQA file is fully authenticated and is small enough to stream or download. The PL200 includes MQA technology, which enables you to playback MQA audio files and streams, delivering the sound of the original master recording.
