ACIW01
INTERFACCIA CON USCITA PWM E 0..10V PER
CENTRALINE SOLARI
C
A
B
Fig. 1
GENERALITA'
Questo dispositivo trasforma il segnale di uscita che
la centralina solare utilizza per comandare la pompa
dell'impianto a pannelli solari, in un segnale PWM o
0..10V.

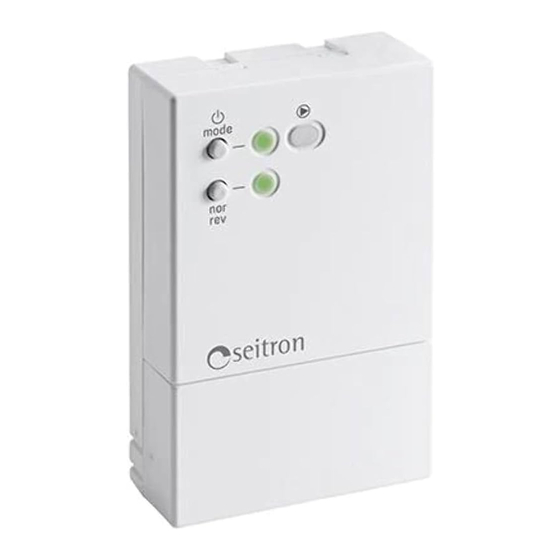

DESCRIZIONE MECCANICA
Sul pannello frontale del dispositivo sono presenti
due tasti e tre LED, come indicato in Fig. 1, che
danno informazioni circa
dispositivo, il tipo di segnale in entrata e il tipo di
segnale in uscita.
LED " " ( E di Fig. 1)
LED rosso lampeggiante: il dispositivo è alimentato e
funziona correttamente.
LED rosso acceso fisso: le uscite PWM e 0..10V
sono attive.
LED rosso spento: il dispositivo
alimentato oppure segnala
un malfunzionamento (in
questo caso i due LED
verdi
C
ATTENZIONE!
- La centralina non è in grado di rilevare
anomalie esterne come ad esempio sulla
pompa.
C
LED tipo uscita ( di Fig.1)
LED verde spento: il dispositivo non è acceso
oppure non è alimentato.
LED verde lampeggiante: l'ingresso impostato è di
tipo IMPULSIVO.
LED verde acceso fisso: l'ingresso impostato è di
tipo CONTINUO.
LED tipo entrata ( D di Fig.1)
LED verde spento: il dispositivo non è acceso
oppure non è alimentato.
LED verde lampeggiante: l'uscita impostata è di tipo
INVERTITA (REV).
LED verde acceso fisso: l'uscita impostata è di tipo
NORMALE (NOR).
Tasto " /mode" ( A di Fig.1)
Il tasto gestisce una doppia funzione:
- Pressione breve consente di selezionare il tipo di
segnale in ingresso (continuo o impulsivo).
- Pressione prolungata (più di 5 sec.)consente di
accendere o spegnere il dispositivo.
Tasto "nor/rev" ( B di Fig.1)
Questo tasto consente di impostare la logica di
funzionamento delle uscite PWM e 0..10V:
Nor = Normale - Rev = Invertita
MESSA IN FUNZIONE
ACCENSIONE
Alimentando il dispositivo, lo stesso effettuerà una
diagnosi del circuito interno. Se l'interfaccia non
rileva alcuna anomalia il LED rosso
ad indicare il corretto funzionamento.
ATTIVAZIONE / DISATTIVAZIONE
DELL'INTERFACCIA
Per attivare/disattivare l'interfaccia tenere premuto
A
per almeno 5 secondi il tasto
Via del Commercio, 9/11 36065 Mussolente (VI)
Tel.: +39.0424.567842 - Fax.: +39.0424.567849 - http://www.seitron.it - e-mail: info@seitron.it
IMPOSTAZIONE INGRESSO CONTINUO
L'interfaccia esce dalla fabbrica impostata con in
ingresso
contraddistinto dall'accensione del LED verde
modalità acceso fisso. Il segnale deve essere fornito
E
da una centralina solare a relè ON/OFF (OFF=0V~
ON=230V~) con contatti sotto tensione.
D
Premendo brevemente il tasto
il tipo di ingresso associato.
IMPOSTAZIONE INGRESSO IMPULSIVO
Per impostare l'interfaccia con in ingresso un
segnale di tipo IMPULSIVO, premere brevemente il
tasto A ; in questo caso l'impostazione dell'ingresso
IMPULSIVO è contraddistinto dall'accensione del
LED verde
fornito
semiconduttore (OFF=0V ON=in base alla frequenza
del segnale applicato) con contatti sotto tensione.
IMPOSTAZIONE LOGICA DI FUNZIONAMENTO
DELLE USCITE
L'interfaccia esce dalla fabbrica impostata con la
logica di funzionamento NORMALE applicata alle
uscite PWM e 0..10V contraddistinto dall'accensione
del LED verde
Per impostare
funzionamento INVERTITA, premere brevemente il
tasto B ; in questo caso la logica di funzionamento
INVERTITA è contraddistinta dall'accensione del
l'alimentazione del
LED verde
Logica di funzionamento NORMALE (NOR)
Uscita PWM:
La pompa collegata sulla uscita PWM funziona
secondo lo standard "PWM2", mediante la logica
NORMALE. Con il segnale pwm generato al minimo
valore (0%) la pompa gira alla minima velocità,
mentre con il segnale pwm generato al massimo
valore (100%) la pompa gira alla massima velocità.
non è
Ovviamente la pompa funzionerà a tutte le velocità
intermedie mediante la modulazione del segnale
pwm tra lo 0% e il 100%.
e lampeggiano).
D
Uscita 0..10V:
La pompa collegata sulla uscita 0..10V funziona
secondo lo standard 0V..10V NORMALE. Con il
segnale di uscita 0V..10V generato al minimo valore
(0V) la pompa gira alla minima velocità mentre con il
segnale 0V..10V generato al massimo valore (10V)
la pompa gira alla massima velocità. La pompa
funzionerà a tutte le velocità intermedie mediante la
modulazione del segnale 0..10V tra 0V e 10V.
Logica di funzionamento INVERTITA (REV)
Uscita PWM:
La pompa collegata sulla uscita PWM funziona
secondo lo standard "PWM1", mediante la logica
E lampeggerà
INVERTITA. Con il segnale PWM generato al
minimo valore (0%) la pompa gira alla massima
velocità, mentre con il segnale PWM generato al
massimo valore (100%) la pompa gira alla minima
velocità. Ovviamente la pompa funzionerà a tutte le
velocità intermedie mediante la modulazione del
. segnale PWM tra lo 0% e il 100%.
un segnale di tipo CONTINUO
A è possibile variare
C lampeggiante. Il segnale deve essere
da una centralina solare
D
in modalità acceso fisso.
l'interfaccia con la logica
D
lampeggiante.
1
C in
Uscita 0..10V:
La pompa collegata sulla uscita 0..10V funziona
secondo lo standard 0V..10V INVERTITA. Con il
a relè
segnale di uscita 0..10V generato al minimo valore
(0V) la pompa gira alla massima velocità mentre con
il segnale 0V..10V generato al massimo valore (10V)
la pompa gira alla minima velocità. La pompa
funzionerà a tutte le velocità intermedie mediante la
modulazione del segnale 0..10V tra 0V e 10V.
di
RESET
Per effettuare il reset, togliere e poi ridare tensione
al dispositivo.
CARATTERISTICHE TECNICHE
Alimentazione:
Assorbimento:
Segnale di ingresso accettato:
CONTINUO:
Ampiezza:
IMPULSI:
Ampiezza:
Frequenza:
Selezione Tipo di segnale in ingresso:
CONTINUO:
Segnale off:
Segnale on:
IMPULSI:
Segnale off:
Segnale on:
Segnali di uscita generati:
PWM: Ampiezza:
Frequenza:
Corrente:
0..10V: Ampiezza:
Carico minimo:10KOhm
Max lunghezza ammissibile
del cavo PWM / 0..10V:
Grado di protezione:
Tipo di azione:
Grado di inquinamento:
Classe dispositivo:
Tensione impulsiva
nominale:
Numero cicli manuali:
Numero cicli automatici:
Classe del software:
Tensione prove EMC:
Corrente prove EMC:
Tolleranza distanze esclusione
modo guasto corto:
Temperatura prova sfera: 75°C
Temp. di funzionamento:
Temp. di stoccaggio:
Limiti umidità:
Contenitore: Materiale:
Colore:
Fissaggio:
230V 50Hz
<0.5VA
230V
230V
Applicato mediante un
relè allo stato solido
0V (default,
non modificabile)
230V
(non modificabile)
0V (non modificabile)
In base alla frequenza
del segnale applicato
10V +0% - 15%
1KHz
max 15mA
0V..10V ±10 % @10V
< 3m
IP 3X
1
2
II ( )
2500V
n.a.
n.a.
A
230V 50Hz
34mA
± 0,15
0°C .. 40 °C
-10°C .. +50 °C
20%..80% RH
non condensante
ABSV0 autoestinguente
Bianco segnale (RAL 9003)
A parete
