ABB 3299H-A02182 Installation And Use Manual

N-3299H-A02182
(2-2023/09)
3299H-A02182 (2CHH702182A4...)
(PS Levit 180 x)
3299T-A02182 (2CHT702182A4...)
(PS Zoni 180 x)
Infrapasivní snímač pohybu
CZ
Infrapasívny snímač pohybu
SK
Passive Infrared Switch
GB
ABB s.r.o.
Vyskočilova 1561/4a
140 00 Praha - Michle
Czech Republic
http://new.abb.com/cz
Obr. 1, Fig. 1
d b

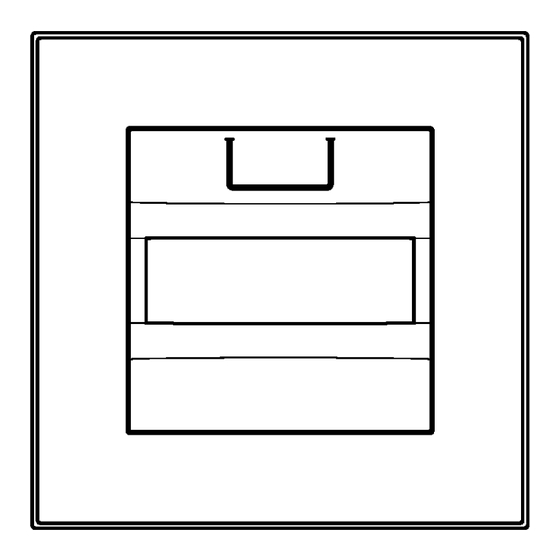

Obr. 2, Fig. 2
a b c
Obr. 3, Fig. 3
Pro ABB s.r.o. vyrábí:
ENIKA.CZ s.r.o.
Vlkov 33 Tel.: +420 493 773 311
509 01 Nová Paka Fax: +420 493 773 322
Czech Republic http://www.enika.cz
Automatický spínač
s infrapasivním snímačem pohybu
Návod k instalaci a používání
TECHNICKÉ ÚDAJE
Napájecí napětí:
Spínací prvek:
Spínaný výkon:
Zpoždění vypnutí:
Snímací charakteristika:
Práh osvětlení:
Výška instalace:
Stupeň krytí:
Pracovní teplota:
POPIS FUNKCE
Přístroj je určen k bezdotykovému ovládání elektrických spotřebičů (svíti-
del). Infrapasivní snímač přijímá záření v infračervené části spektra, které je
pro lidské oko neviditelné. Zaregistruje-li snímač změnu, kterou vyvolá např.
pohyb osoby v oblasti dosahu (viz obr. 1), dojde k zapnutí výstupu. Pokud
Tel.: +420 800 312 222
pohyb ustane, výstup se po určité nastavitelné době vypne. V případě pou-
E-mail: kontakt@cz.abb.com
žití jednotky s dvěma relé se výstup 2 (ventilátor) zapíná automaticky cca 3
min po zapnutí výstupu 1 a vypíná se zpožděním 5 min po vypnutí výstupu
1. (Je-li výstup 1 zapnut na dobu kratší než 3 min, výstup 2 zapne cca 5 s
po vypnutí výstupu 1.)
Upozornění:
U všech pasivních infračervených snímačů pohybu je fyzikálně podmíněno,
že maximální citlivosti detekce se dosahuje u tečných pohybů (kolmých na
spojnici mezi snímačem a snímaným objektem). Při čelním přibližování se
dosah podstatně zmenšuje. Dosah infrapasivního spínače je závislý i na
dalších okolnostech, jako je rychlost pohybu, teplota okolí, přítomnost ruši-
vých zdrojů tepla (topná tělesa, svítidla apod.).
INSTALACE (PRO VŠECHNY TYPY)
Připojení přístroje k elektrické síti smí provádět pouze osoba s odpovídající
elektrotechnickou kvalifikací.
Před zahájením instalace vypněte síťové napájecí napětí!
Připojení a montáž
Přístroj je určen pro montáž na silovou část, která je dodávána odděleně
(3299U-A00001, 3299U-A00006 nebo 3299U-A00007 – dle druhu spínací-
ho prvku), jež se umisťuje do typizované zapuštěné elektroinstalační krabi-
ce (min. hloubka 40 mm).
Připojte vodiče do silové části (dle druhu spínací prvku). Silovou část (obr.
2-b) upevněte do instalační krabice tak, aby připojovací svorky směřovaly
dolů. Nastavte regulační prvky na zadní straně ovládací jednotky – viz kap.
„Nastavovací prvky". Na silovou část přiložte rámeček (obr. 2-c) – není sou-
částí dodávky. Ovládací jednotku (obr. 2-a) zasuňte opatrně konektorem do
silové části.
Pozn.: Po připojení napájecího napětí (příp. po nasazení ovládací jednotky
na silovou část pod napětím) přístroj sepne cca na 40 s. Poté přejde do
automatického režimu.
Šikmou snímací rovinu je možné nasměrovat i nahoru, aby infrapasivní spí-
nač mohl snímat pohyb např. na stoupacím ramenu schodiště. Silová část
se v tomto případě musí otočit připojovacími svorkami směrem nahoru.
Demontáž
Ovládací jednotku (obr. 2-a) sejměte vsunutím vhodného nástroje mezi její
bok a rámeček (obr. 2-c), příp. tahem za rámeček.
PROVOZNÍ REŽIMY
a) Automatický režim
Pokud snímač zaregistruje pohyb a je-li současně intenzita okolního osvět-
lení nižší než nastavená, dojde k zapnutí výstupu. Přístroj vypne, až osoba
sledovaný prostor opustí, nebo v něm setrvá bez pohybu. K vypnutí nedo-
jde ihned, ale až po uplynutí nastavitelného zpoždění vypnutí. Asi 5 s před
vypnutím se pro výstrahu sníží jas (pouze při nastavení > 30 s).
V případě použití jednotky se dvěma relé se relé 2 se zapne [vypne] se
zpožděním cca 3 min [5 min] oproti relé 1. K zapnutí relé 2 dojde i v přípa-
dě, kdy je intenzita okolního osvětlení vyšší než nastavená (a relé 1 tedy
nezapne).
c Nastavovací prvky jsou na zadní straně ovládací jednotky – viz dále.
a
b) Ruční režim
Na přední stěně ovládací jednotky se nachází tlačítko (obr. 2-d), kterým je
možno nastavit časově omezené sepnutí, nezávislé na pohybu osob. Jed-
ním stiskem tlačítka se nastaví sepnutí na 15 minut, každým dalším stiskem
se nastavená doba prodlouží o 15 minut (max. doba je 1 hodina). V případě
použití jednotky se dvěma relé se téměř současně s relé 1 zapne i relé 2,
které se vypne se zpožděním 5 min oproti relé 1.
Po uplynutí nastavené doby se přístroj vrátí do automatického režimu.
Nastavenou dobu je možno kdykoliv zrušit stiskem tlačítka na dobu delší
než 2 s. Po uvolnění tlačítka přístroj přejde do automatického režimu.
NASTAVOVACÍ PRVKY
Na zadní straně ovládací jednotky jsou tři nastavovací prvky (viz obr. 3):
a) SENS (citlivost)
Tento prvek slouží k nastavení optimálního dosahu např. v případě, kdy do-
chází k nežádoucímu spínání působením rušivých vlivů (světelné nebo te-
pelné zdroje, pohyb zvířat apod.). V pravé krajní poloze je citlivost nejvyšší,
v levé krajní poloze se sníží cca 2,5x.
b) / (prahová hladina okolního osvětlení)
Automatický režim je aktivní, je-li úroveň osvětlení v místě instalace nižší
než nastavená hodnota. Při vyšší úrovni okolního osvětlení je přístroj deak-
tivován (výstup nesepne ani v případě detekce pohybu), v případě použití
silové části s dvěma relé se toto týká pouze výstupu 1, výstup 2 funguje
vždy. Při nastavení do levé krajní polohy ( ) přístroj spíná prakticky za ja-
kéhokoliv osvětlení, v pravé krajní poloze ( ) spíná pouze za tmy.
c) TIME (zpoždění vypnutí)
Pomocí tohoto prvku se nastavuje doba, po kterou bude svítidlo zapnuto od
okamžiku ukončení detekce pohybu. Dobu lze nastavit cca od 5 sekund do
10 minut. Poloha ve středu rozsahu odpovídá asi 75 s. Toto zpoždění neo-
vlivňuje dobu zpoždění zapnutí a vypnutí relé 2 u přístroje se dvěma relé.
CZ
230 V AC, 50 Hz
dle typu silové části
dle typu silové části
cca 5 s až 10 min
2 roviny (viz obr. 1)
cca 1 až 1000 lx
1,2-1,5 m
IP 20 (dle ČSN EN 60529)
–10 °C až +55 °C (zkoušeno při 20 °C)
Automatický spínač
s infrapasívnym snímačom pohybu
Návod na inštaláciu a používanie
TECHNICKÉ ÚDAJE
Napájacie napätie: 230 V stried., 50 Hz
Spínací prvok: podľa typu silovej časti
Spínaný výkon: podľa typu silovej časti
Oneskorenie vypnutia: cca 5 s až 10 min
Snímacia charakteristika: 2 roviny (pozrite obr. 1)
Prah osvetlenia: cca 1 až 1000 lx
Výška inštalácie: 1,2 – 1,5 m
Stupeň krytia: IP 20 (podľa ČSN EN 60529)
Pracovná teplota: −10 až +55 °C (skúšané pri +20 °C)
POPIS FUNKCIE
Prístroj je určený na bezdotykové ovládanie elektrických spotrebičov
(svietidiel). Infrapasívny snímač prijíma žiarenie v infračervenej časti spek-
tra, ktoré je pre ľudské oko neviditeľné. Ak zaregistruje snímač zmenu,
ktorú vyvolá napr. pohyb osoby v oblasti dosahu (pozrite obr. 1), dôjde
k zapnutiu výstupu. Ak pohyb ustane, výstup sa po určitej nastaviteľnej do-
be vypne. V prípade použitia jednotky s dvoma relé sa výstup 2 (ventilátor)
zapína automaticky cca 3 min. po zapnutí výstupu 1 a vypína
s oneskorením 5 min. po vypnutí výstupu 1. (Ak je výstup 1 zapnutý na do-
bu kratšiu ako 3 min., výstup 2 zapne cca 5 s po vypnutí výstupu 1.)
Upozornenie:
Pri všetkých pasívnych infračervených snímačoch pohybu je fyzikálne pod-
mienené, že maximálnu citlivosť detekcie dosahujú pri kolmých pohyboch
(na spojnicu medzi snímačom a snímaným objektom). Pri čelnom približo-
vaní sa dosah podstatne zmenšuje. Dosah infrapasívneho spínača je závis-
lý aj od ďalších okolností, ako je rýchlosť pohybu, teplota okolia, prítomnosť
rušivých zdrojov tepla (vykurovacie telesá, svietidlá a pod.).
INŠTALÁCIA (PRE VŠETKY TYPY)
Pripojenie prístroja k elektrickej sieti môže vykonávať iba osoba
s odpovedajúcou elektrotechnickou kvalifikáciou.
Pred začatím inštalácie vypnite sieťové napájacie napätie!
Pripojenie a montáž
Prístroj je určený na montáž na silovú časť, ktorá je dodávaná oddelene
(3299U-A00001, 3299U-A00006 alebo 3299U-A00007 – podľa druhu spí-
nacieho prvku), ktorá sa umiestňuje do typizovanej zapustenej elektroinšta-
lačnej škatule (min. hĺbka 40 mm).
Pripojte vodiče do silovej časti (podľa druhu spínacieho prvku). Silovú časť
(obr. 2-b) upevnite do inštalačnej škatule tak, aby pripojovacie svorky sme-
rovali nadol. Nastavte regulačné prvky na zadnej strane ovládacej jednotky
– pozrite kap. „Nastavovacie prvky". Na silovú časť priložte rámček (obr. 2-
c) – nie je súčasťou dodávky. Ovládaciu jednotku (obr. 2-a) zasuňte opatrne
konektorom do silovej časti.
Pozn.: Po pripojení napájacieho napätia (príp. po nasadení ovládacej jed-
notky na silovú časť pod napätím) prístroj zopne cca na 40 s. Potom prejde
do automatického režimu.
Šikmú snímaciu rovinu je možné nasmerovať aj nahor, aby infrapasívny
spínač mohol snímať pohyb napríklad na stúpacom ramene schodiska.
Silová časť sa v tomto prípade musí otočiť pripojovacími svorkami smerom
nahor.
Demontáž
Ovládaciu jednotku (obr. 2-a) zložte opatrným vsunutím vhodného nástroja
medzi jej bok a rámček (obr. 2-c), príp. ťahom za rámček.
PREVÁDZKOVÉ REŽIMY
a) Automatický režim
Ak snímač zaregistruje pohyb a ak je súčasne intenzita okolitého osvetlenia
nižšia ako nastavená, dôjde k zapnutiu výstupu. Prístroj vypne, až osoba
sledovaný priestor opustí alebo v ňom zostane bez pohybu. K vypnutiu
nedôjde ihneď, ale až po uplynutí nastaviteľného oneskorenia vypnutia. Asi
5 s pred vypnutím sa pre výstrahu zníži jas (iba pri nastavení > 30 s).
V prípade použitia jednotky s dvoma relé sa relé 2 zapne [vypne] s oneskorením
cca 3 min [5 min] oproti relé 1. K zapnutiu relé 2 dôjde aj v prípade, keď je intenzita
okolitého osvetlenia vyššia ako nastavená (a relé 1 teda nezapne).
Nastavovacie prvky sú na zadnej strane ovládacej jednotky – pozrite ďalej.
b) Ručný režim
Na prednej stene ovládacej jednotky sa nachádza tlačidlo (obr. 2-d), ktorým
je možné nastaviť časovo obmedzené zopnutie, nezávislé od pohybu osôb.
Jedným stlačením tlačidla sa nastaví zopnutie na 15 minút, každým ďalším
stlačením sa nastavená doba predĺži o 15 minút (max. doba je 1 hodina). V
prípade použitia jednotky s dvoma relé sa takmer súčasne s relé 1 zapne aj
relé 2, ktoré sa vypne s oneskorením 5 minút oproti relé 1.
Po uplynutí nastaveného času sa prístroj vráti do automatického režimu.
Nastavený čas je možné kedykoľvek zrušiť stlačením tlačidla na dobu
dlhšiu ako 2 s . Po uvoľnení tlačidla prístroj prejde do automatického reži-
mu.
NASTAVOVACIE PRVKY
Na zadnej strane ovládacej jednotky sú tri nastavovacie prvky (pozrite obr. 3):
a) SENS (citlivosť)
Tento prvok slúži na nastavenie optimálneho dosahu napríklad v prípade,
keď dochádza k nežiaducemu spínaniu pôsobením rušivých vplyvov (sve-
telné alebo tepelné zdroje, pohyb zvierat a pod.). V pravej krajnej polohe je
citlivosť najvyššia, v ľavej krajnej polohe sa zníži cca 2,5x.
b) / (prahová hladina okolitého osvetlenia)
Automatický režim je aktívny, ak je úroveň osvetlenia v mieste inštalácie
nižšia ako nastavená hodnota. Pri vyššej úrovni okolitého osvetlenia je prís-
troj deaktivovaný (výstup nezopne ani v prípade detekcie pohybu),
v prípade použitia silovej časti s dvoma relé sa to týka iba výstupu 1, výstup
2 funguje vždy. Pri nastavení do ľavej krajnej polohy ( ) prístroj spína prak-
ticky za každého osvetlenia, v pravej krajnej polohe ( ) spína iba za tmy.
c) TIME (oneskorenie vypnutie)
Pomocou tohto prvku sa nastavuje doba, po ktorú bude zapnutý od okami-
hu ukončenia detekcie pohybu. Dobu je možné nastaviť cca od 5 sekúnd do
10 minút. Poloha v strede rozsahu zodpovedá asi 75 s. Toto oneskorenie
neovplyvňuje dobu oneskorenia zapnutia a vypnutia relé 2 pri prístroji
s dvoma relé .
SK
