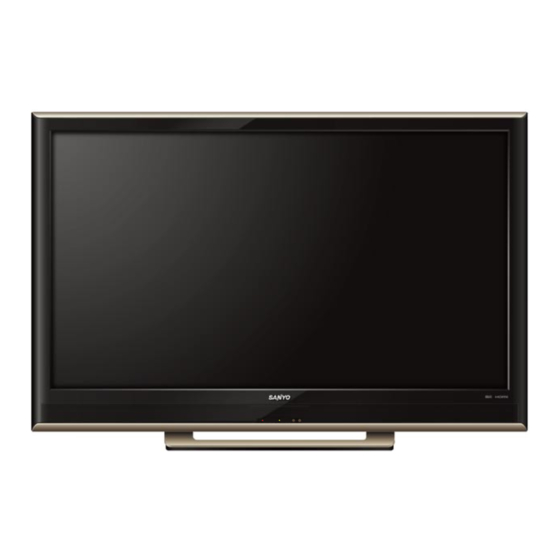

FILE NO. SERVICE MANUAL LCD Television Model No. LCD-47XF5 (Argentina) Service Ref. No. LCD-47XF5-00 VIDEO MODE POWER RECALL DISPLAY MUTE AUDIO MODE SLEEP CHANGE MAIN/SUB IMAGE BACK ZOOM SURROUND BASS SOUND Contents Product Code: 113016318 Original Version Safety Notice ....... . . 2 Specifications .
Safety Notice Safety Precautions The following precautions must be observed. 1: Comply with all caution and safety-related notes provided on the cabinet back, cabinet bottom, inside the cabinet or on the chassis. 2: When replacing a chassis in the cabinet, always be certain that all the protective devices are installed properly, such as, control knobs, adjustment covers or shields, barriers, etc..
Speaker Size Mains: 5 cm x 12 cm x 2 pcs Woofer: 8cm x 8cm x 1pcs Tenor: 7.5cm x 5cm x 2pcs ( Just for LCD-47XF5) Input and Output Terminals AV1 Input Video Input: Composite video Input (RCA Jack) x1...
Page 4
Specifications Dimensions (W x H x D) 1125 x 763.5 x 270 mm (including stand) Weight (NET) 29.5 kg (including stand) Environmental Considerations Operating Temperature 0˚C ~ 40˚C (32˚F ~ 104˚F) Operating Humidity 20 ~ 80% Storage Temperature -10˚C ~ 50˚C (14˚F ~ 122˚F) Storage Humidity 20 ~ 80 %...
On-screen Service Menu System General This set has an On-screen Service Menu System included in the CPU that allows remote operation for most of the service adjustments. On-screen Service Menu System Quick operation is needed to enter Service Mode. How to enter the Service Menu Press and hold the MENU button on Side Controls.
Page 11
On-screen Service Menu System Service Adjustment Data Table Item Name Initial data Description 575i SUB-CONT 05H MST6U89 575i SUB-BRIGHT 00H MST6U89 DVD Input 575i SUB-COLOR 10H MST6U89 Input Video Format: 575i 575i SUB-TINT 00H MST6U89 (Different Value) 575i SUB-SHARP 00H MST6U89 575p SUB-CONT 05H MST6U89 575p SUB-BRIGHT 00H MST6U89 DVD Input 575p SUB-COLOR 10H MST6U89 Input Video Format: 575p 575p SUB-TINT 00H MST6U89 (Different Value)...
Page 12
On-screen Service Menu System Initial data Item Name Description 1080P(50) SUB-COLOR 10H MST6U89 (Different Value) 1080P(50)SUB-TINT 00H MST6U89 1080P(50) SUB-SHARP 00H MST6U89 1080P(60)SUB-CONT 03H MST6U89 DVD Input 1080P(60) SUB-BRIGHT 00H MST6U89 Input Video Format: 1080P(60) 1080P(60) SUB-COLOR 10H MST6U89 (Different Value) 1080P(60) SUB-TINT 00H MST6U89 1080P(60) SUB-SHARP 00H MST6U89 PC SUB-CONT 05H MST6U89 PC SUB-BRIGHT FAH MST6U89 PC SUB-COLOR 00H MST6U89 PC Input...
Page 14
On-screen Service Menu System Initial data IC Item Name Description Black-1080I (50)R 00H MST6U89 (Different Value) Black-1080I (50)G 00H MST6U89 Black-1080I (50) B 00H MST6U89 White-1080I (60)R 00H MST6U89 White-1080I (60)G FCH MST6U89 White-1080I (60)B 00H MST6U89 DVD Input:1080I (60) Black-1080I (60)R 00H MST6U89 (Different Value) Black-1080I (60)G 00H MST6U89 Black-1080I (60)B 00H MST6U89 White-720P50 R 00H MST6U89 White-720P50 G FCH MST6U89...
Page 15
On-screen Service Menu System Item Name Initial data Description Black-DVI R 00H MST6U89 (Different Value) Black-DVI G 00H MST6U89 Black-DVI B 00H MST6U89 White-AVPAL-M R 00H MST6U89 White-AVPAL-M G 00H MST6U89 White-AVPAL-M B 00H MST6U89 VIDEO Input→PAL-M Black-AVPAL-M R 00H MST6U89 (Different Value) Black-AVPAL-M G 00H MST6U89 Black-AVPAL-M B 00H MST6U89 White-AVN R 00H MST6U89 White-AVN G FAH MST6U89 White-AVN B 00H MST6U89 VIDEO Input→NTSC...
Page 16
On-screen Service Menu System Initial data Item Name Description Black-RFN G 00H MST6U89 (Different Value) Black-RFN B 00H MST6U89 White-RFPAL-N R 00H MST6U89 White-RFPAL-N G 00H MST6U89 White-RFPAL-N B 00H MST6U89 Black-RFPAL-N R 00H MST6U89 TV Input (PAL-N) Black-RFPAL-N G 00H MST6U89 (Different Value) Black-RFPAL-N B 00H MST6U89 -16-...
Service Adjustments CAUTION ! Do not attempt to adjust service adjustments not listed below otherwise it may cause loss of performance and for correct operation. Setting the Initial data This adjustment is controlled by the CPU (IC8000) through the IIC Bus Data Line in the chassis, and those adjustment data are memorized the memory IC (IC8002).
Mechanical Disassembly ( 一 ) Cabinet Back Removal 1. Remove screws A,B. 2. Take the Cabinet Back off. (A:16pcs,B:4pcs) LCD SCREEN MAIN BOARD KEY&LED BOARDS POWER BOARD -18-...
Page 19
Mechanical Disassembly (二)Chassis and Terminal Board Removal 1. Remove screws C,D and G, take the terminal board off. 2. Remove Screw E,F take Power Board,Main Board and WOOFER off. (C: 2pcs,D: 2pcs,E:16pcs,F: 4pcs,G: 2pcs) -19-...
Key No. Part No. Description Key No. Part No. Description 1AA2CAM0643-A CABINET FRONT 1LG2BAA0009-- BADGE,SANYO*43.5X10L43.5 1AA2BUM0572-- BUTTON UNIT 1AA2SDM0198-- STAND BASE 1AA0CBM0067-- ASSY,CABINET BACK 1AV0U10B44900 ASSY,REMOCON JXMTL 1AA2RCM0306-- RC-BATTERY LID-JXMTL...
Page 21
June/2008 NEWSAN S. A. Una empresa del grupo SANYO Electric Co.
Chassis Electrical Parts List Product safety should be considered when a component replacement is made in any area of a receiver. Components indicated by a mark in this parts list and the circuit diagram show components whose value have special significance to product safety.
Page 23
Safety Safety Ref. No. Part No. Description Ref. No. Part No. Description C673 CKXLB1H104YAG CERAMIC 0.1U K 50V D662 DDRB215T-90-N DIODE RB215T-90 C674 CKXLB1H104YAG CERAMIC 0.1U K 50V D662B ZAV6120KE24-- G-FLOIL GREASE*SY-600 C675 CKXLB1H104YAG CERAMIC 0.1U K 50V D663 DDRB215T-90-N DIODE RB215T-90 C676 CEXLB1V102VEN ELECT 1000U M 35V D663B ZAV6120KE24-- G-FLOIL GREASE*SY-600 C677 CEXLB1V102VEN ELECT 1000U M 35V D665 DDRB085T-90-N DIODE RB085T-90 C678...
Page 24
Safety Safety Ref. No. Part No. Description Ref. No. Part No. Description PB600 1LG4B10Z15700 PWB POWER N6PP R602 RDA4703JPCANN CARBON 470K JA 1/2W Q1603 T2SK3264-F82N TR 2SK3264 R602 RDXLBA474JVAN CARBON 470K JA 1/2W Q1603B ZAV6120KE24-- G-FLOIL GREASE*SY-600 R603A DHXAVB029---N THERMISTOR NTPAN3R0LDKB0 Q1606 T2SC3332-S--N TR 2SC3332-S R604 RGB3904JTBANL MT-GLAZE 3.9M JA 1/4W Q600 TSTW21NM50N-N TR STW21NM50N R605 RGB3904JTBANL MT-GLAZE 3.9M JA 1/4W Q600A...
Page 25
Safety Safety Ref. No. Part No. Description Ref. No. Part No. Description R6811 RGF1001JTCANL MT-GLAZE 1K JA 1/10W C056 CK1H104KGQBNG CERAMIC 0.1U K 50V R6812 RGF1001JTCANL MT-GLAZE 1K JA 1/10W C057 CE1V101M1VANG ELECT 100U M 35V R6813 RGF1001JTCANL MT-GLAZE 1K JA 1/10W C058 CKXAV1H104EAG CERAMIC0.1U K 50V R6814 RGF1001JTCANL MT-GLAZE 1K JA 1/10W C058 CKXLB1H104YAG CERAMIC 0.1U K 50V R682 RGF2702JTCANL MT-GLAZE 27K JA 1/10W C058 CK1H104KGQBNG CERAMIC 0.1U K 50V R683...
Page 26
Safety Safety Ref. No. Part No. Description Ref. No. Part No. Description C3100 CCXLB1H101ZBG CERAMIC 100P J 50V C7213 CK1C104KGQBNG CERAMIC 0.1U K 16V C3101 CKXAV1H102EAG CERAMIC 1000P K 50V C7214 CKXAV1C104EAG CERAMIC 0.1U K 16V C3101 CKXLB1H102YAG CERAMIC 1000P K 50V C7214 CKXLB1C104YAG CERAMIC 0.1U K 16V C3102 CK1C225ZGAFNG CERAMIC 2.2U Z 16V C7214 CK1C104KGQBNG CERAMIC 0.1U K 16V C3103 CKXAV1H102EAG CERAMIC 1000P K 50V C7215 CKXAV1H473EAG CERAMIC0.047U K 50V C3103...
Page 27
Safety Safety Ref. No. Part No. Description Ref. No. Part No. Description C7501 CKXAV1C104EAG CERAMIC 0.1U K 16V C7543 CKXAV1C104EAG CERAMIC 0.1U K 16V C7501 CKXLB1C104YAG CERAMIC 0.1U K 16V C7543 CKXLB1C104YAG CERAMIC 0.1U K 16V C7501 CK1C104KGQBNG CERAMIC 0.1U K 16V C7543 CK1C104KGQBNG CERAMIC 0.1U K 16V C7502 CKXAV1C104EAG CERAMIC 0.1U K 16V C7544 CEXLB1C100VAG ELECT 10U M 16V C7502 CKXLB1C104YAG CERAMIC 0.1U K 16V C7544 CE1C100M1WANG ELECT 10U M 16V C7502 CK1C104KGQBNG...
Page 28
Safety Safety Ref. No. Part No. Description Ref. No. Part No. Description D702 DD1SS355----G DIODE 1SS355-TE-17 C7574 CKXAV1C104EAG CERAMIC 0.1U K 16V D703 DDXLBB053---G DIODE 1SS35 C7574 CKXLB1C104YAG CERAMIC 0.1U K 16V D703 DD1SS355----G DIODE 1SS355-TE-17 C7574 CK1C104KGQBNG CERAMIC 0.1U K 16V D704 DDXLBB053---G DIODE 1SS35 C7575 CEXLB1C100VAG ELECT 10U M 16V D704 DD1SS355----G DIODE 1SS355-TE-17 C7575 CE1C100M1WANG ELECT 10U M 16V D7200 DDXLBB053---G...
Page 37
N: Metalized carbon SERVICE 7. Parts specified with "X" are not installed in this model. Kind (M.carbon) S: Oxied metalized LCD-47XF5-00 8. Parts specified with "J" are just jumper wires. REF. NO. Rated wattage (1/2W) W: Wire wounding C: Solid...
