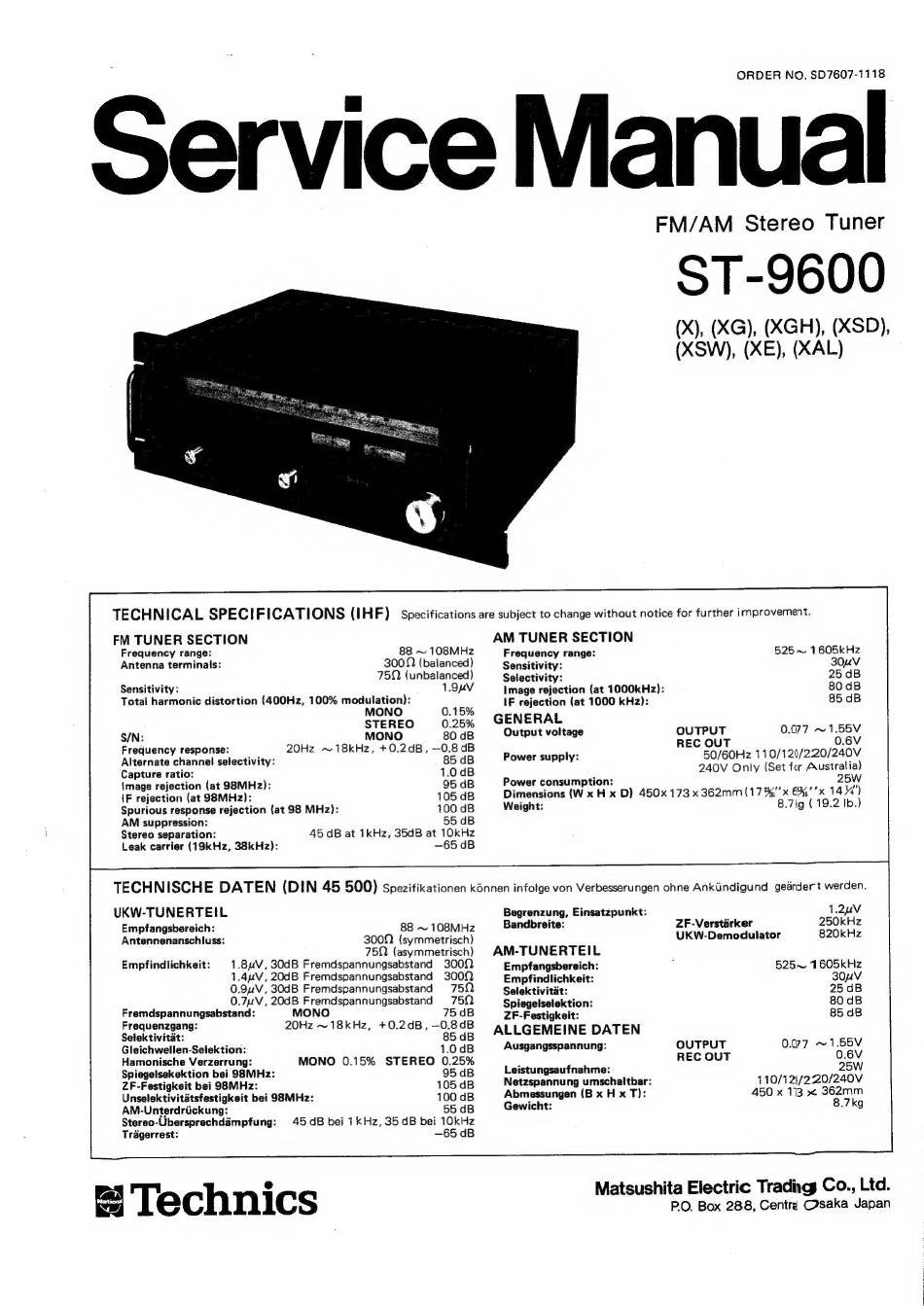

Technics ST-9600 Service Manual

ORDER NO. $D7607-1118

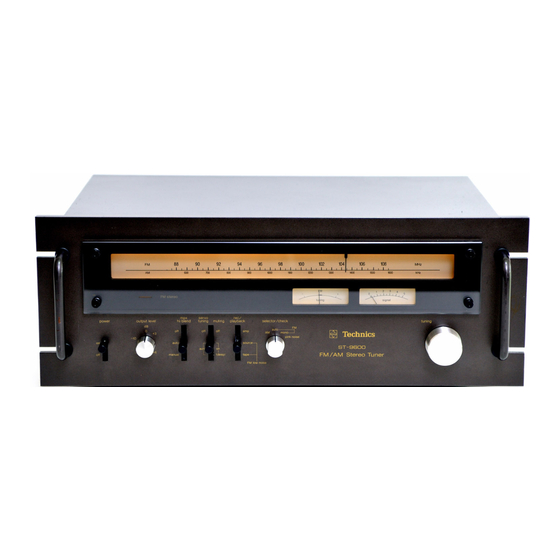

ST-9600
(X), (XG), (XGH), (XSD),
(XSW), (XE), (XAL)
Frequency range: Frequency range:
Antenna terminals: Sensitivity:
Selectivity:
Image rejection (at 1000kHz):
88 ~ 108MHz
3002. (balanced)
75, (unbalanced)
1.94V
525 ~ 1605kHz
30uV
25 dB
Total harmonic distortion (400Hz, 100% modulation):
MONO
STEREO 0.25%
MONO 80 dB
20Hz ~18kHz, +0.2dB, —0.8 dB
85 dB
1.0dB
95 dB
105 dB
100 dB
55 dB
45 dB at 1kHz, 35dB at 10kHz
—65 dB
0.15%
S/N:
Frequency response:
Alternate channel selectivity:
Capture ratio:
Image rejection (at 98MHz):
IF rejection (at 98MHz):
Spurious response rejection (at 98 MHz):
AM suppression:
Stereo separation:
Leak carrier (19kHz, 38kHz):
IF rejection (at 1000 kHz):
GENERAL
Output voltage
Power supply:
Power consumption:
85 dB
OUTPUT 0.077 ~ 1.55V
REC OUT 0.6V
50/60Hz
110/120/220/240V
240V Only (Set for Australia)
25W
Weight:
8.7Ig (19.2 Ib.)
TECHNISCHE DATEN (DIN 45 500) Spezitfikationen kénnen infolge von Verbesserungen ohne Ankiindigund geandert werden.
UKW-TUNERTEIL
Empfangsbereich:
Antennenanschluss:
88 ~ 108MHz
3002. (symmetrisch)
75Q (asymmetrisch)
1.8uV, 30dB Fremdspannungsabstand 3000
1.4uV, 20dB Fremdspannungsabstand 3000
0.9uV, 30dB Fremdspannungsabstand 750
0.74V, 20dB Fremdspannungsabstand 750
Fremdspannungsabstand: MONO 75 dB
Frequenzgang: 20Hz ~18kHz, +0.2dB, —0.8dB
Selektivitat: 85 dB
Gleichwellen-Seiektion: 1.0dB
Hamonische Verzerrung: STEREO 0.25%
Spiegelsekektion bei 98MHz: 95 dB
ZF-Festigkeit bei 93MHz: 105 dB
Unselektivitatsfestigkeit bei 98MHz: 100 dB
AM-Unterdriickung: 55 dB
Stereo-Ubersprechdémpfung: 45 dB bei 1kHz, 35 dB bei 10kHz
Tragerrest: —65 dB
Empfindlichkeit:
MONO 0.15%
Technics |
Begrenzung, Einsatzpunkt:
Bandbreite:
AM-TUNERTEIL
Empfangsbereich:
Empfindlichkeit:
Selektivitat:
Spiegelselektion:
ZF-Festigkeit:
ALLGEMEINE DATEN
Ausgangsspannung:
Leistungsaufnahme:
Netzspannung umschaltbar:
Abmessungen (B x H x T):
Gewicht:
1.2uV
250kHz
820kHz
2F-Verstarker
UKW-Demodulator
525~ 1605kHz
30uV
25 dB
80 dB
85 dB
OUTPUT
REC OUT
0.77 ~1.55V
0.6V
25W
110/12)/220/240V
450 x 173 x 362mm
8.7kg
