Summary of Contents for RF4 RF-17N
- Page 1 产品使用手册 USERS MANUAL Digital multimeter 数字万用表 Welcome to use our high-quality products, please read this manual carefully before using 欢迎使用本公司系例优质产品， 使用之前请详细阅读本使用手册...
- Page 2 概述 本产品是用电池驱动的、 带真有效值的自动量程数字万用 表。 仪表为6000字显示， 采用LCD显示器， 有背光显示， 读 数清晰。 安全事项 为避免可能的电击、 火灾、 及人身伤害， 在使用之前， 请先阅 读安全注意事项。 测量时， 请勿超过 “技术规格” 中规定的最大测量值。 36V以下的电压为安全电压， 在测高于36V直流或25V交流 电压时， 要检查表笔是否可靠接触、 是否正确连接、 是否绝缘 良好等， 以避免电击。 换功能和量程时， 表笔应离开测试点。 选择正确的功能和量程， 超量程显示为“OL”。 安全符号说明： 接地 存在危险电压 低电压符号 双绝缘 操作者必须参阅说明书...
- Page 3 规格参数 技术规格 功能 量程 分辨率 精度 最大测量值 频率响应 6.000V 0.001V 直流电压 （V） 60.00V 0.01V 600.0V 0.1V ± 1000V (0.5%+3) 直流电压 60mV 0.01mV （mV） 600mV 600mV 0.1mV 6.000V 0.001V 交流电压 60.00V 0.01V 750V （V） 600.0V 0.1V ± 40Hz-1kHz (1.0%+3) 750V 60.00mV 0.01mV 交流电压...
- Page 4 通用技术指标 机械技术规格 显示屏 尺寸 6000字 180 90 45 （LCD） 量程 自动/手动 重量 材质 电池类型 电池 采样速率 保修期 一年 3次/秒 环境 真有效值 √ 数据保持 温度 工作环境 √ 0~40℃ 背光屏幕 湿度 √ ＜ 底电量提示 温度 -20~60℃ 储存环境 √ 自动关机 湿度 √ ＜ 使用方法...
- Page 5 3g. 交/直流电流 （A） 档 （以下简称A档） 3h. 交/直流电流 （mA） 档 （以下简称mA档） 3i. 交/直流电流 （μA） 档 （以下简称μA档） 3j. 温度档 用于电流 （A） 测量的输入端。 mA/μA 用于电流 （mA和μA） 测量的输入端。 用于所有测量的公共接线端。 用于电压、 频率、 占空比、 电阻、 通断、 二极管、 电容、 温度测量 的输入端。 RANGE 如要进入手动量程模式， 按下该键； 之后每按一次该键将会按 增量递增量程当达到最高量程时， 仪表会回到最低量程； 如要 退出手动量程模式，...
- Page 6 用表笔探头接触电路上的正确测试点； 读取显示屏所显示的电压值。 注意： a. 所测电压不可超过额定的最大测试值， 否则有损坏仪表及危及人身安全的可能。 b. 当测量高压电路时， 必须避免触及高压电路。 电流测量 将黑色表笔插入“COM”端， 红表笔插入“20A”端 （最大测 试值20A） 或“mA/μA”端 （最大测试值600mA） ； 将旋钮开关转至A档、 mA档或μA档； 按SELECT键可在交/直流间进行切换； 断开待测的电路路径， 将表笔串入电路并通上电源； 读取显示屏所显示的电流值。 注意： a. 所测电流不可超过额定的最大测试值， 否则有损坏仪表及危及人身安全的可能。 b. 如果待测电流大小未知， 应先在20A端进行测试判定， 然后根据显示值选定测试 档位。 在测试电流的状态下， 严禁输入高于36V直流或25V交 流峰值的电压。 电阻测量 将黑色表笔插入“COM”端， 红表笔插入“VHz”端； 将旋钮开关转至电阻档， 此时屏幕默认显示“OL”； 用表笔探头接触想要的电路测试点；...
- Page 7 通断测量 将黑色表笔插入 “COM” 端， 红表笔插入 “VHz” 端； 将旋钮开关转至电阻档， 按SELECT键一下， 切换至通断档； 用表笔探头接到待测电路的两点； 电阻值若小于50Ω， 蜂鸣器将响起， 表明出现短路。 注意： a.严禁在通断档输入电压。 二极管测量 将黑色表笔插入“COM”端， 红表笔插入“VHz”端； 将旋钮开关转至电阻档， 按SELECT键两下， 切换至二极管 档； 用红色表笔探头接到待测二极管的正极， 黑色表笔探头接 到待测二极管的负极； 读取显示屏所显示的正向偏压； 若测试导线极性与二极管极性相反， 或二极管损坏， 则屏 幕显示为“OL”。 注意： a. 严禁在二极管档输入电压。 b. 测试前应断开电路的电源， 并将所有的高压电容器放电。 电容测量 将黑色表笔插入“COM”端， 红表笔插入“VHz”端； 将旋钮开关转至电容档；...
- Page 8 频率和占空比测量 将黑色表笔插入“COM”端， 红表笔插入“VHz”端； 将 旋 钮 开 关 转 至 小 电 压 档 ， 若 要 测 量 频 率 ， 按 两 次 SELECT键； 若要测占空比， 按三次SELECT键； 用表笔探头接触想要的电路测试点； 读取显示屏所显示的频率值/占空比值。 注意： a.频率档只适用于高频率、 低电压情况的测量。 温度测量 将 热 电 偶 的 黑 色 插 头 插 入 “ C O M ” 端， 红 色 插 头 插 入 “VHz”端；...
- Page 9 保养维护 除更换电池和保险丝外， 除非您具有合格资质且拥有相应 的 校 准 、 性 能 测 试 和 维 修 操 作 说 明， 否 则 请 勿 尝 试 修 理 本 产品或更改电路。 本品不宜在高温、 高湿、 易燃、 易爆及强磁场环境下存放 或使用。 请使用湿布和温和的清洁剂清洁外壳， 不要使用腐蚀剂 或溶剂。 清洁产品前应先清除输入信号。 若长时间不使用， 应取出电池， 防止电池漏液腐蚀仪器。 注意电池使用情况，...
- Page 10 有限保修及责权范围 本 产 品 自 购 买 之 日 起， 将 可 享 受 一 年 保 修 服 务， 但 此 保 修 不 包 括 保 险 丝 （熔 断） 、 一 次 性 电 池 （用 完） 、 或 者 由 于 意 外 事故、...

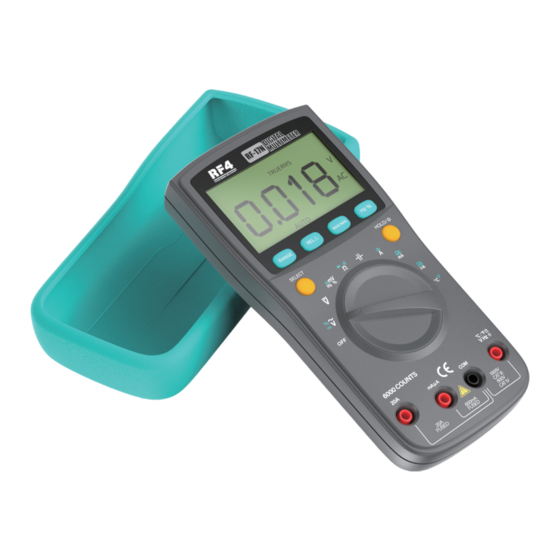

- Page 11 Introduction This product is a battery-powered, true-rms, auto-ranging digital multimeter with a 6000 counts, LCD display and backlight. Safety Information To avoid possible electrical shock, fire, or personal injury, please read all safety information before you use the product. (1) Do NOT exceed the “maximum value” indicated in the Specification.
- Page 12 Specifications Electrical Specifications Function Range Resolution Accuracy MAX.Value Other 6.000V 0.001V 60.00V DC Voltage 0.01V （V） 600.0V 0.1V ± 1000V (0.5%+3) 60mV 0.01mV DC Voltage 600mV （mV） 600mV 0.1mV 6.000V 0.001V 60.00V 0.01V AC Voltage 750V 600.0V 0.1V （V） ± 40Hz-1kHz (1.0%+3) 750V...
- Page 13 General Specifications Mechanical Specifications 180 90 45 Display 6000 counts Dimension （LCD） Ranging Auto/Manual Weight Battery Material Battery Type Update Rate 3 times/second Warranty One year Ture RMS √ Environmental Specifications Data Hold √ 0~40℃ Temperature Operating Backlight √ Humidity ＜...
- Page 14 3g. AC/DC Current (A) 3h. AC/DC Current (mA) 3i. AC/DC Current (μA) 3j. Temperature 4. 20A Input terminal for current (V) measurements. 5. mA/μA Input terminal for current (mA and μA) measurements. 6. COM Common terminal for all measurements. 7. VΩHz Input terminal for voltage, frequency, duty cycle, resistance, continuity, diode, capacitance, and tempera- ture measurements.
- Page 15 Measure AC/DC Voltage 1. Connect the black test lead to the COM Terminal and connect the red test lead to the VHz Terminal; 2. Turn the rotary switch to the AC Voltage (V) Mode, the DC Voltage (V) Mode, or the Voltage (mV) Mode; 3.
- Page 16 Measure Resistance 1. Connect the black test lead to the COM Terminal and connect the red test lead to the VHz Terminal; 2. Turn the rotary switch to the Resistance Mode, and the display will show “OL”; 3. Touch the probes to the desired test points of the circuit to measure the resistance;...
- Page 17 Caution: a. Do not input voltage at the Diode Mode. b. Disconnect circuit power and discharge all capacitors before you test diode. Measure Diode 1. Connect the black test lead to the COM Terminal and connect the red test lead to the VHz Terminal; 2.
- Page 18 ℃/℉, press SELECT button; 3. Touch the probes to the desired test points; 4. Read the measured temperature on the display. Caution: a. Do not input voltage at the Temperature Mode. Auto Power Off 1.The product automatically powers off after 15 minutes of inactivity;...
- Page 19 Genearl Maintenance Beyond replacing batteries and fuses, do not attempt to repair or service the product unless you are qualified to do so and have the relevant calibration, performance test, and service instructions. (1) Do not operate the product around hot, wet, flammable, explosive or magnetic environments.
-
Page 20: F Troubleshooting
Troubleshooting If your product do not function as normal, the following steps may help you. If the problem still cannot be solved, please contact your dealer. Problem Possible Reason Display Malfunction Low battery; replace batteries Symbol Replace batteries No current input Replace fuse LIMIT ED WAR RA NTY A N D LIMITA TIO N...
