Summary of Contents for RF4 RF-H2

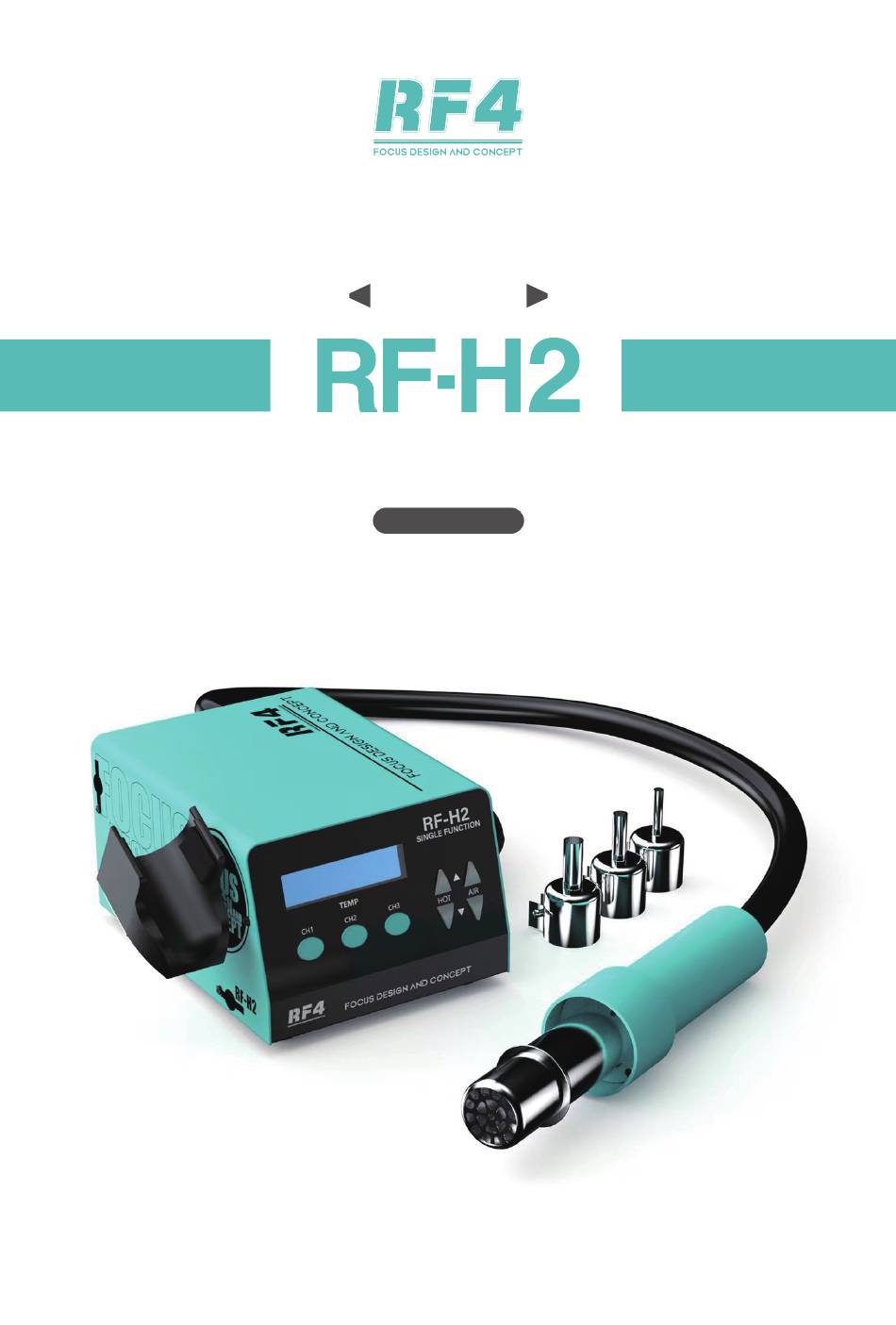

- Page 1 USERS MANUAL 使 用 手 册 Anti-static Hot Air Desoldering station Manual 涡沦防静电热风拆焊台 Welcome to use our high-quality products, please read this manual carefully before using. Thank you very much! 欢迎使用本公司系例优质产品， 使用之前请详细阅读本使用手册。 谢谢！...
- Page 2 一、 功能用途 1.本设备主要用于电子元器件表面贴装的拆除和焊接 如： SOIC、 CHIP、 QFP、 PLCC、 BGA等。 2.用于手机排线及排线座的拆焊。 3.可用于热收缩软管和各种塑料等所需的加热、 烘干、 除漆、 除 粘、 解冻、 胶焊、 热能测试及其它需要加热的工序。 二、 包装清单附件 收到本产品后请打看包装， 检查以下基本配件有无漏放。 拔焊台 型号众多， 型号不同配件会有增减， 请以当地销售商咨询。 烙铁手柄 烙铁手柄 高温吸水海棉 说明书 主机 喷嘴 AC电源线 拔焊台手柄架 二合一机型 二合一机型 二合一机型 （¢6， ¢8， ¢10） 1本...
- Page 3 4． 本产品具有独特的主动安全 保护专利技术， 不自燃， 不烧手 柄， 故障负载自动切断， 即使在无人值守也不用担心手柄自燃。 5． 产品具备声音报警功能： 开机通电警示、 恒温警示、 休眠警示、 过温警示、 不发热故障警 示、 手柄脱落警示等提示功能。 四、 操作说明 1． 取出本设备放于工作台面。 2． 将工作中所需规格的风枪喷嘴按装在本设备出风口钢管上。 按 装好后将本手柄放置于手柄架上。 3． 连将AC电源线插入本设备后部AC座内， 确保电源线与本设备 良好的接地。 4． 打开设备电源开关， 显示屏显示“HOT SLEEP”此时拆焊台处 于待机状态。 5． 调节面板中“AIR”和“HOT”指示的“▲”和“▼”按键达到所需风量 和温度。 6． 拿起拆焊台手柄， 拆焊台正常加热工作。 待温度恒定后方可进 行拆焊作业。...
- Page 4 看是否为所需工作模式， 重复再按一次可以调用当前通道的参数 工作。 查看通道时在显示屏右侧会有通道的编号显示。 如果需要 保存工作模式时， 在当前工作模式下连按2次需要保存的通道对 应按键。 也可以在所选通道模式下进行数值更改温度和风量， 更 改 完成后再 按下对应的通 道就能将所 设 定的值保 存 在相应 通 道。 11.隐藏功能说明设定： 长按“CH1”可进行华氏/摄氏转换。 长按 “ C H 2 ” 对当前温 度 校 准， 只需 输 入 风口的实际 温 度 再 按 一次 “CH2”，...
- Page 5 5.拆除芯片时， 可以在芯片底部或引脚处插入IC起拔器， 待芯片 充分熔锡后方可取下芯片。 6.芯片焊接时， 将PCB板上的芯片引脚焊盘上的污垢和残渣去除 干净。 抹上锡膏将IC放置焊盘上， 用风枪对准IC引脚焊盘做环形 运动， 使锡膏熔化焊。 焊接时注意风嘴不要触碰放置好的IC和IC 引脚。 拆除和焊接时注意， 请保 持加工件底部悬空 （最 好P CB底部悬 空） ， 这样可使热量不会被底部台面吸收。 这样能达更优的拆除 和焊接。 注意： 用热气进行焊接是有效的， 但也可能导至焊剂起球、 焊剂搭焊、 连焊等问题， 根据需要可用烙铁加以补焊并清除熔残余渣。 六、 使用安全注意事项 1.使用本机时请将电源可靠良好接地， 方可起到除静电的功效。 切勿靠近易燃易爆气体、 纸张或其它易燃物防止火灾发生。 本产品工作中为高温发热气体， 请注意安全以防烧伤。 切物触摸工作中的拔焊台发热管。 切物使拔焊台喷出的气流接触体肤。 切物用手触摸工作中的电烙铁。...
- Page 6 七、 规格 风枪温度范围 气流分辨率真 气 流 大 小 显 示 形 式 电 压 功率 220VAC（110VAC） 1000W 100℃--480℃. （212F-896F） 5%-100% 50L/Min 风 机 转 速 手 柄 线 长 机 身 重 量 恒 温 精 度 风 机 类 别 高速涡轮风机...
- Page 7 将钢管的接地线拔开，将钢管按箭头拔出。 并 抽出发热芯，发热芯外面包 裹着一层高温云母纸， 是用于绝缘。 用十字螺丝刀松开排线柱， 取出发热引线和传感器引线。 注意： 排线标明专感线极性： KP+KP-。 请做好记录。 取下发热芯后， 将好的发热芯卷一层云母纸。 按照拆开的相反顺 序装回到手柄筒内。 装回去时请注意区分： 传感器极性， 发热体引线。 此时替换发热 芯就算完毕， 在确保替换完好的情况下可以通电测试！ 九、 警示提示说明 本 设 备具有多重 故 障保 护、显 示提 示、声意 警 示功能 。 下 面 对 出现的故障和按健做简要说明： ERR1:提示发热体损坏或者传感线极性错误。 请断开电源排除故障。 ERR2:提示发热体高温或者手柄脱落，...
- Page 8 声音提示功能： 通电、 恒温和设备出错都会出现不同的声意提示 功能。 请将故障排除后方可清除。 敬告： 本设备为高温作业工具， 使用时请注意以防烫伤。 操作时需有人值守， 不可在易燃易爆物附近使用。 谢谢您的使用！...
- Page 9 I. Functional uses 1. The equipment is mainly used for dismantling and welding the surface mount of electronic components Such as: SOIC, CHIP, QFP, PLCC, BGA, etc. 2. Used for disassembly and welding of mobile phone wiring and wiring holder. 3.
- Page 10 the service life of heating element. 4. This product has a unique active safety protection patent technology, no spontaneous combustion, no burning handle, fault load automatically cut off, even in unattended handle do not worry about spontaneous combustion. 5. The product has sound alarm function: Power-on warning, constant temperature warning, sleep warning, over temperature warning, no heating failure warning, handle off warning and other reminders.
- Page 11 You can also change the temperature and air volume in the selected channel mode. After the change is complete, you can press the correspond- ing channel to save the set value in the corresponding channel. 11. Hidden function Description Setting: Long press "CH1" to convert Fahren- heit/Celsius.
- Page 12 When removing the chip, you can insert an IC puller at the bottom or pin of the chip, and remove the chip after the chip is fully melted. During chip welding, clean the dirt and residue from chip pin pad on PCB board. Apply the solder paste will be placed on the IC pad, with the air gun at the IC pin pad to do circular movement, so that the solder paste melting welding.
-
Page 13: Specification
heated. And start over temperature warning, display the fault code: "ERR2". When the temperature is cooled to the normal range or the power failure is rectified after the restart, the fault warning can be cleared. VII.Specification Hot Air gun Airflow resolution The fan type Power Airflow... - Page 14 The appended drawings Remove the three M3*10 tapping screws from the handle barrel and remove them according to the arrow. Remove the screw pointing in the direction of the arrow. Unplug the ground cable of the steel pipe and pull out the steel pipe according to the arrow. And draws out the heating core, which is covered with a layer of high-temperature mica paper for insulation.
- Page 15 IX. Warningo instructions This equipment has multiple fault protection, display prompt, sound warning function. The following is a brief description of the failures and keys: ERR1: Indicates that the heater is damaged or the polarity of the sensor cable is incorrect. Disconnect the power supply to rectify the fault.
- Page 16 涡沦防静电热风拆焊台 Anti-static Hot Air Desoldering station Manual...
