Everflourish GAO EMP605USB-1 Instruction Manual

Instruction Manual
GB

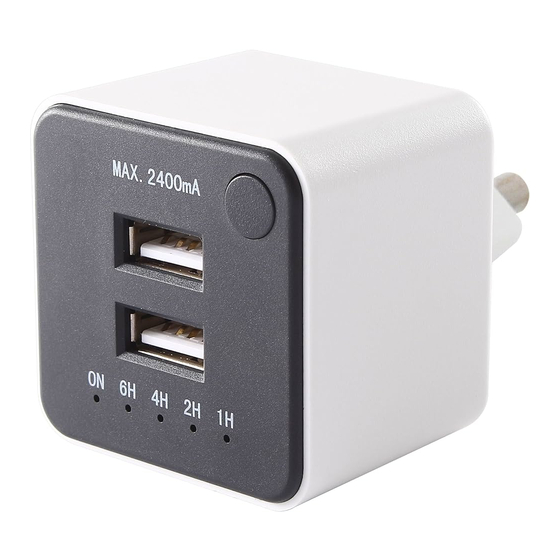

Dual USB Charger with Countdown Function

Functions

• Two USB chargers, 5.0VDC/3.1A 15.5W output.
• Can choose from constant ON, or 6, 4, 2, 1 hour countdown mode for one USB.

Diagram

1. LED Indicator: indicates constant ON or 6, 4, 2, 1 hours countdown setting.
2. USB 1: 5,0VDC power supply, can set countdown.
3. USB 2: 5,0VDC power supply, always on.
4. Setting button: press to select the USB1's countdown hours from ON-6H-4H-2H-1H-ON circularly.

Instruction

• Plug the device into AC outlet, "ON" LED indicator will be on, the USB1 and USB2 have constant 5,0V output each. (Attention: Do not exceed
3.1A in total).
• Press Setting button to select the countdown hours for USB1 from ON-6H-4H-2H-1H-ON circularly.
• When reaches the set countdown time, the USB1 has no output, the LED indicator turns off.
• To use for the second time, press Setting button, the countdown hours will keep the same to the previous setting.
• USB2 always provide 5,0VDC output supply.
• for PLUGGABLE EQUIPMENT, the socket-outlet shall be installed near the equipment and shall be easily accessible.
Caution
• ONLY for indoor use.
• The voltage and frequency of the connected appliance should be in accordance with the below SPECIFICATION.
• The rating of the appliances (voltage, power, temperature etc.) should not exceed the below specifications.

Specification

• USB input: 220-240V~, 50/60Hz, 0,4A
• USB output: 5,0VDC, max. 2,4A; 12,0W (each); max. 3,1A; 15,5W (total)
• Average charging efficiency: 82.9%
• Efficiency at low load (10%): 81.7%
• No-load power consumption: 0,09W
• Environment temperature: 0-35℃

WEEE Disposal notes

Used electrical and electronic devices may no longer be added to unsorted waste according to European regulations. The wheeled bin
symbol indicates the need for separate collection. Please help with environmental protection and make sure to put this unit in the
separate collection systems when you stop using it.
Manufacturer: Ningbo EverFlourish Smart Technology Corp. Ltd.
77 Wuxiang East Road, Yinzhou, Ningbo, 315111, P.R.China
Distributor: EverFlourish Europe GmbH
Robert-Koch-Str. 4
66299 Friedrichsthal, Germany
www.everflourish-europe.de
Item no. EMP605USB-1
L
LED Indicator (1.)
USB 1 (2.)
USB 2 (3.)
Setting bottom (4.)
Manuel d'utilisation
FR
Chargeur Double USB avec minuterie
Fonctions
• Double Chargeur, 5.0VDC/3.1A 15.5W en sortie.
• Possibilité de choisir un fonctionnement permanent (ON) ou un temps de charge pour une durée de 6, 4, 2 ou 1 heure sur 1 USB.
Schéma d'utilisation
1. Voyant LED : Permet de visualiser la sélection faite par l'utilisateur : ON ou minuterie programmée 6, 4, 2, 1 heure.
2. USB 1 : 5,0VDC avec minuterie.
3. USB 2 : 5,0VDC ON permanent.
4. Bouton de sélection : Chaque appui sur ce bouton permet de modifier le choix ; ON pour un fonctionnement permanent ou la durée affichée
(6H, 4H, 2H ou 1H), pour l'USB 1 uniquement.
Instruction
• Branchez la minuterie sur une prise murale. Le voyant "ON" s'allume et une tension de 5,0V est présente sur les ports USB1 et USB2. (Ne
pas brancher un ou deux appareils nécessitant plus de 3.1A au total).
• Appuyez sur le bouton de sélection pour choisir le temps de fonctionnement souhaité sur l'USB 1 (ON- 6H – 4H – 2H – 1H – ON - ...).
• Quand le temps de charge atteint la fin de la durée sélectionnée sur l'USB 1, la tension de sortie est coupée et les voyants s'éteignent.
• Pour utiliser à nouveau la minuterie, appuyez sur le bouton de sélection. Le choix de la durée précédente sera sélectionné d'office.
• La tension de sortie de l'USB2 est toujours 5,0VDC.
• Pour les appareils électroniques fixes branchés, la prise doit être proche et facilement accessible.
Mise en garde
1. Utilisation en intérieur uniquement.
2. Les appareils électroniques branchés à cette minuterie doivent correspondre aux caractéristiques affichées au point E de cette notice et ne
doivent surtout pas les dépasser.
3. Cette minuterie est équipée d'un dispositif de protection et ne doit pas dépasser les caractéristiques techniques ci-dessous.
Caractéristiques techniques
• Alimentation : 220-240V~, 50/60Hz, 0,4A
• Sortie USB : 5,0VDC, max. 2,4A ; 12,0W (chacun) ; max. 3,1A ; 15,5W (total)
• Rendement moyen en mode actif : 82.9%
• Rendement à faible charge (10%) : 81.7%
• Consommation électrique hors charge : 0,09W
• Température ambiante de fonctionnement : 0-35℃
Garantie
Ce produit est garanti pour une durée de 2 ans dans le cadre d'une utilisation en conformité avec les informations indiquées sur ce manuel.
En cas de défaut pendant la période de garantie, vous devez prendre contact avec le distributeur du produit pour une réparation ou un
échange de l'article défectueux. Une preuve d'achat, avec l'indication de la date vous sera demandée.
Notes relatives à l'élimination des DEEE
Les appareils électriques et électroniques usagés ne peuvent plus être jetés avec les ordures ménagères conformément à la
réglementation européenne. Le symbole de la poubelle barrée indique la nécessité d'une collecte séparée. Contribuez à la protection
de l'environnement et assurez-vous de mettre cet appareil dans des systèmes de collecte dédiés lorsque vous cessez de l'utiliser.
Fabricant : Ningbo EverFlourish Smart Technology Corp. Ltd.
77 Wuxiang East Road, Yinzhou, Ningbo, 315111, P.R.China
Importateur : EverFlourish Europe GmbH
Robert-Koch-Str. 4 66299 Friedrichsthal, Germany
www.everflourish-europe.de
Référence : EMP605USB-1
L
Voyant LED (1.)
USB 1 (2.)
USB 2 (3.)
Bouton de selection (4)
