SKI CS1800C-00 Owner's Manual

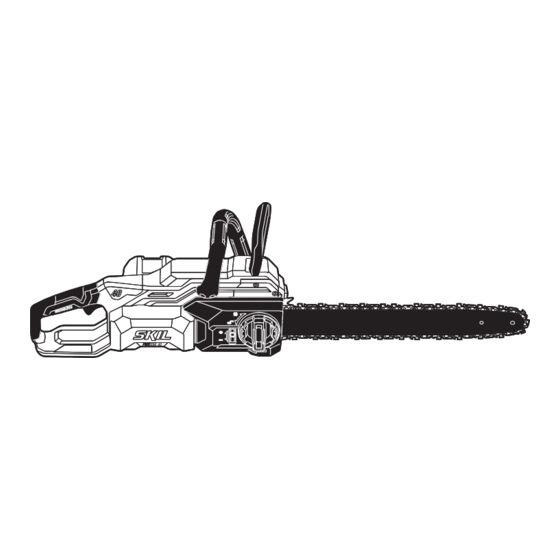

Brushless 40v 18" chain saw
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

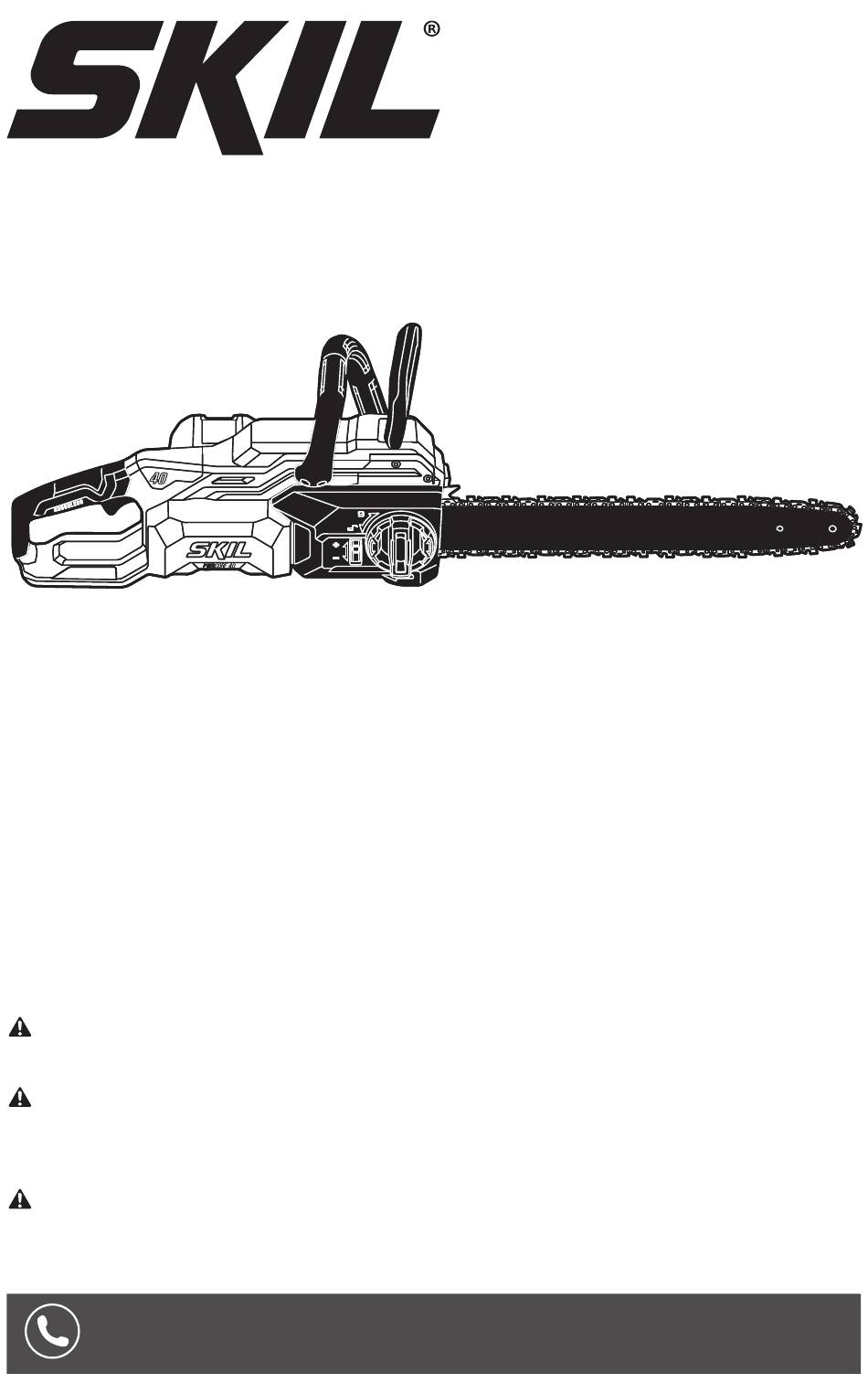

WARNING: To reduce the risk of injury, the user must read and understand the
Owner's Manual before using this product. Save these instructions for future reference.
AVERTISSEMENT : Afin de réduire les risques de blessure, l'utilisateur doit lire et
comprendre le guide d'utilisation avant d'utiliser cet article. Conservez le présent guide
afin de pouvoir le consulter ultérieurement.
ADVERTENCIA : Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el Manual del operador antes de utilizar este producto. Guarde estas instrucciones para
consultarlas en caso sea necesario.
For Customer Service
Pour le service à la clientèle
Servicio al cliente
Model/ Modelo/ Modèle: CS1800C-00
Scie à chaîne sans balais de 40 V, 18 po
Motosierra de 18 pulgadas de 40 V sin escobillas
1-877-SKIL-999
Manual del propietario
Brushless 40V 18" Chain Saw
OR
Owner's Manual
Guide d'utilisation
www.skil.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CS1800C-00 and is the answer not in the manual?

Questions and answers

Summary of Contents for SKI CS1800C-00

  • Page 1 Owner’s Manual Guide d’utilisation Manual del propietario Model/ Modelo/ Modèle: CS1800C-00 Brushless 40V 18" Chain Saw Scie à chaîne sans balais de 40 V, 18 po Motosierra de 18 pulgadas de 40 V sin escobillas WARNING: To reduce the risk of injury, the user must read and understand the Owner’s Manual before using this product.

  • Page 2: Table Of Contents

    TABLE OF CONTENTS General Machine Safety Warnings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Chain Saw Safety Warnings .

  • Page 3: General Machine Safety Warnings

    GENERAL MACHINE SAFETY WARNINGS Read all safety warnings and all instructions . Failure to follow the WARNING warnings and instructions may result in electric shock, fire and/or serious injury. SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE . The term “machine” in the warnings refers to your mains-operated (corded) machine or battery-operated (cordless) machine.
  • Page 4 Dress properly . Do not wear loose clothing or jewellery . Keep your hair, clothing and gloves away from moving parts . Loose clothes, jewellery or long hair can be caught in moving parts. If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used .

  • Page 5: Chain Saw Safety Warnings

    Do not expose a battery pack or machine to fire or excessive temperature. Exposure to fire or temperature above 265 °F (130 °C) may cause explosion. Follow all charging instructions and do not charge the battery pack or machine outside the temperature range specified in the instructions. Charging improperly or at temperatures outside the specified range may damage the battery and increase the risk of fire.
  • Page 6 m) Follow all instructions when clearing jammed material, storing or servicing the chain saw . Make sure the switch is off and the battery pack is removed . Unexpected actuation of the chain saw while clearing jammed material or servicing may result in serious personal injury.
  • Page 7 KICKBACK SAFETY DEVICES ON Chain kickback brake paddle Fig . 1 in brake position THIS CHAIN SAW Chain kickback brake paddle Chain Brake in operating position The chain saw comes equipped with a chain brake, which stops both the motor and the motion of the chain when kickback occurs.

  • Page 8: Additional Warnings

    ADDITIONAL WARNINGS Fig . 2 A chain saw is intended for two-handed use (Fig .2), with the right hand on the rear handle and the left hand on the front handle. Serious injury to the operator, helpers, and/ or bystanders can result from one-handed operation.
  • Page 9 Aggressive or abusive cutting or misuse Fig . 6 of the chain saw can cause premature bar, chain, and/or sprocket wear, as well as a broken chain or bar, leading to kickback, chain throw or the ejection of material . Never use the guide bar as a lever .

  • Page 10: Symbols

    SYMBOLS Safety Symbols The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols and the explanations with them deserve your careful attention and understanding. The symbol warnings do not, by themselves, eliminate any danger. The instructions and warnings they give are no substitutes for proper accident prevention measures.
  • Page 11 SYMBOLS (CONTINUED) IMPORTANT: Some of the following symbols may be used on your machine. Please study them and learn their meaning. Proper interpretation of these symbols will allow you to operate the machine better and more safely. Symbol Name Designation/Explanation Volts Voltage (potential) Amperes...
  • Page 12 Symbol Name Designation/Explanation Designates Li-ion battery Li-ion RBRC seal recycling program Read manual symbol Alerts user to read manual The machine can’t be used in Do not expose to rain. rain or let outside under raining. Always wear safety goggles or safety glasses with side shields Wear eye protection symbol and a full face shield when...
  • Page 13 SYMBOLS (CERTIFICATION INFORMATION) IMPORTANT: Some of the following symbols for certification information may be used on your machine. Please study them and learn their meaning. Proper interpretation of these symbols will allow you to operate the machine better and more safely. Symbol Designation/Explanation This symbol designates that this machine is listed by Underwriters...

  • Page 14: Get To Know Your Chain Saw

    GET TO KNOW YOUR CHAIN SAW Fig . 7 Chain Kickback Brake Paddle Lock-off Button Saw Chain Guide Bar Trigger Switch Oil Tank Cap Battery Ejector Latch Oil-Inspection Window Battery-Release Button Front Handle Side Cover Rear Handle Chain-Tensioning Side-cover Knob Adjusting Knob Chain Sheath...

  • Page 15: Specifications

    SPECIFICATIONS Rated voltage 40V d.c. Guide Bar Length 18’’ (450 mm) Chain Pitch 3/8’’ (9.5 mm) LP Chain Gauge 0.050’’ (1.27 mm) Oil Tank Capacity 5.0 fl. oz. (150 ml) Ingress Protection Rating IPX4* (Protection from splashing water) Recommended Working Temperature 5 –...
  • Page 16 A loop of chain having cutting teeth that cut the wood when it is driven by the powerhead and supported by the guide bar. Front Handle The support handle for the left hand at the front of the saw. Rear Handle The support handle for the right hand, located at the rear of the saw.

  • Page 17: Operating Instructions

    OPERATING INSTRUCTIONS To reduce the risk of fire, personal injury, and product damage due to WARNING a short circuit, never immerse your machine, battery pack, or charger in fluid or allow a fluid to flow inside them. Corrosive or conductive fluids, such as seawater, certain industrial chemicals, and bleach or bleach-containing products, etc.
  • Page 18 Filling Oil Tank with Bar and Fig . 8 Chain Lubricant To prevent accidental WARNING starting that could cause serious personal injury, always remove the battery pack from the machine before filling the tank with oil . Do not smoke or bring WARNING any fire or flame near the oil or the chain saw .
  • Page 19 Attaching/Detaching the Battery Fig . 9 Pack (Fig . 9 & 10) Battery machines are WARNING always in operating condition . Therefore, remove the battery when assembling parts, making adjustments, cleaning, when the machine is not in use, or when carrying it at your side . Removing the battery pack will prevent accidental starting that could cause serious personal injury .
  • Page 20 9. Make sure that you have a secure and balanced footing. Watch out for obstacles such as tree stumps, roots, and ditches, which could cause you to trip or stumble. 10. Make sure the saw chain is not touching the ground or any other objects. 11.
  • Page 21 Preparation for Cutting Refer to “Safety Warnings” earlier in this manual for appropriate safety equipment. Work Area Precautions Cut only wood or materials made from wood; do not cut sheet metal, plastics, masonry, or • non-wood building materials. Never allow children to operate the chain saw. •...
  • Page 22 Proper Cutting Stance (Fig . 14) Fig . 14 Straight Arm Position Both feet should be on solid ground, with • weight evenly spread between them. The left arm should be straight, with the • elbow locked. This helps to withstand the forces generated by kickback.
  • Page 23 Felling a Tree Hazardous Conditions When felling a tree, it is important that you heed the following WARNING warnings to prevent possible serious injury . Do not fell trees during periods of high wind or heavy precipitation. Wait until the hazardous •...
  • Page 24 Notching undercut Fig . 16 Notching Undercut Make the notch 1/3 the diameter of the tree, perpendicular to the direction of fall, as illustrated in Fig. 16. Make the lower horizontal 2 in. notching cut first. This will help to avoid Felling back (50.8 mm) pinching of either the saw chain or the guide...
  • Page 25 Bucking a Log (Fig . 18) Fig . 18 Bucking is cutting a log into lengths. It is important to make sure your footing is firm and Overbucking your weight is evenly distributed on both feet. When possible, the log should be raised and supported by the use of limbs, logs or chocks.
  • Page 26 When the log is supported on both ends, cut 1/3 of that diameter from the top overbuck. • Then make the finished cut by underbucking the lower 2/3 to meet the first cut (Fig. 21). When bucking on a slope, always stand on the uphill side of the log (Fig. 22). •...

  • Page 27: Maintenance

    MAINTENANCE To avoid serious personal injury, remove the battery pack from the WARNING chain saw before inspecting, cleaning, or performing maintenance . A battery operated machine with the battery pack inserted is always on and can start accidently. When servicing, use only identical replacement parts . Use of any WARNING other parts could create a hazard or cause product damage .
  • Page 28 Disassembling the Worn Bar and Chain Fig . 23 (Fig . 23) 1. Remove the battery pack, allow the saw to cool and tighten the oil tank cap. 2. Position the chain saw on its side on a firm, flat surface, so that the side cover is facing upwards.
  • Page 29 Fig . 26a Fig . 26b Alignment Flange Cutter Direction Guide-bar Fastening Sprocket Slot Bolt Fig . 27 4. Place the guide bar on the mounting surface by sliding the guide-bar slot over the alignment flanges. Make sure that the guide bar is correctly positioned over the fastening bolt.
  • Page 30 Adjusting the Chain Tension Always check the WARNING saw-chain tension before use, after the first cuts, and regularly during use . Upon initial operation, new chains can lengthen considerably . This is normal during the break-in period and the interval between future adjustments will lengthen quickly.
  • Page 31 Raker (depth gauge) clearance. Too low increases the potential for kickback. Not low • enough decreases cutting ability. If cutter teeth have hit hard objects, such as nails and stones, or have been abraded by mud • or sand on the wood, have the chain sharpened by a qualified service technician. Inspect the drive sprocket for wear or damage when replacing the chain.
  • Page 32 7. Make a few firm strokes on every tooth. Fig . 33 File all left hand cutters in one direction. Then move to the other side and file the Right Hand Left Hand right hand cutters in the opposite direction. Cutters Cutters Occasionally remove filings from the file...
  • Page 33 Depth gauges must be adjusted with the flat file in the same direction the adjoining cutter was filed with the round file. Use care not to contact the cutter face with the flat file when adjusting depth-gauges. Depth Gauge Clearance Fig .36 Fig .
  • Page 34 Transportation 1. Switch the chain saw off and remove the battery pack. 2. Clean the chain saw. 3. Attach the chain sheath on the guide bar and chain. 4. Always carry the chain saw by its handle. 5. Protect the chain saw from any heavy impact or strong vibrations which may occur during transportation in vehicles.

  • Page 35: Troubleshooting

    TROUBLESHOOTING Problem Cause Remedy Motor does not run. 1. The battery pack is not 1. Attach the battery pack to the attached to the chain saw. chain saw. 2. There is no electrical 2. Remove the battery, check contact between the saw contacts and reinstall the and battery.
  • Page 36 Problem Cause Remedy Chain saw does not cut 1. Insufficient chain 1. Readjust the chain tension, properly. tension. following the section: “Adjusting the Chain Tension”. 2. Dull chain. 2. Sharpen the chain cutters, following the section: “How to Sharpen the Cutters”. 3.

  • Page 37: Limited Warranty Of Skil Consumer Machines

    LIMITED WARRANTY OF SKIL CONSUMER MACHINES 5 YEAR LIMITED WARRANTY- LEGAL Chervon North America, Inc. ("Seller") warrants to the original purchaser only, that all SKIL consumer MachineS will be free from defects in material or workmanship for a period of five years from date of purchase, if original purchaser registers the product within 30 days from purchase.
