Summary of Contents for HESA MINISTILE Series

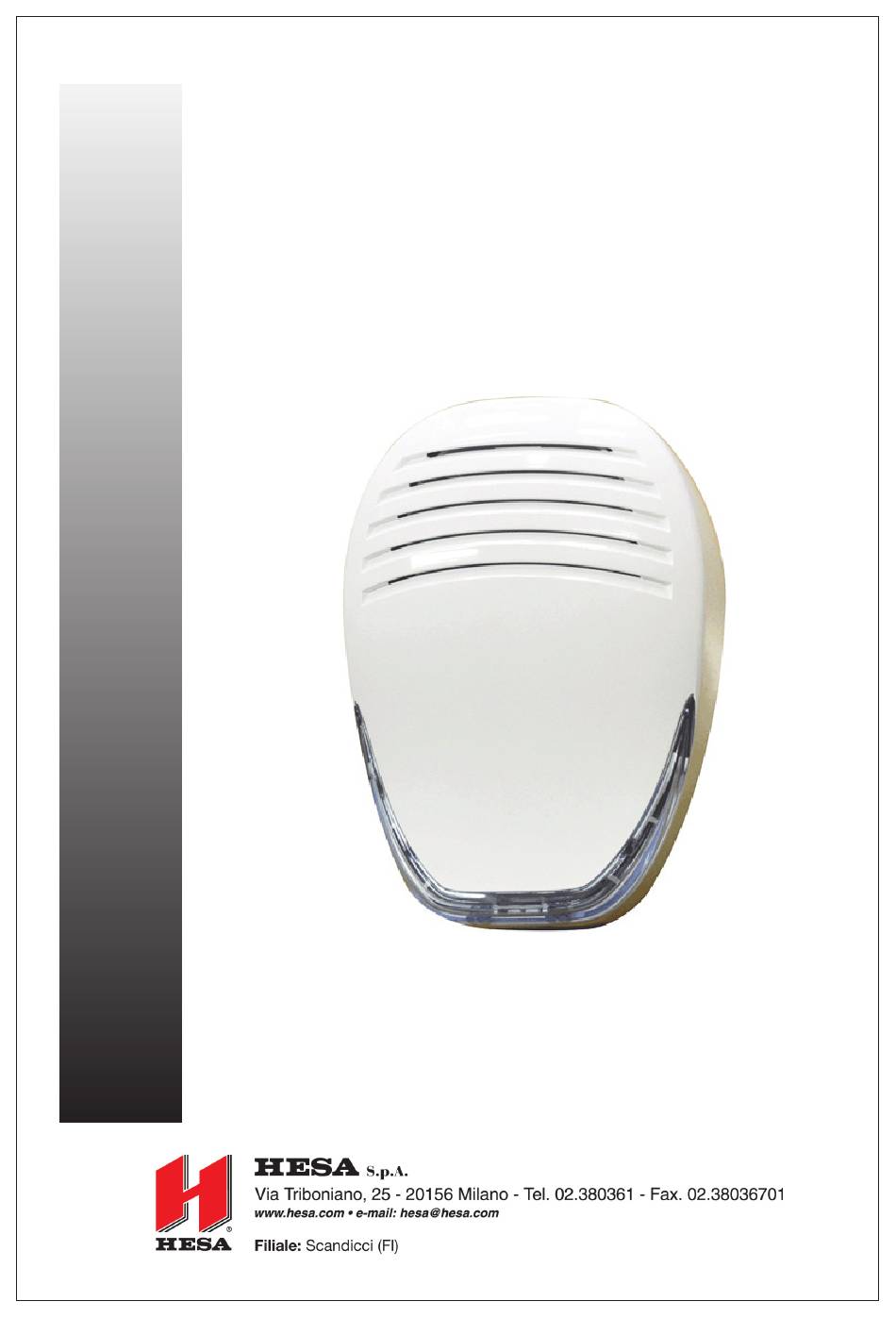

- Page 1 Sirene elettroniche da interno Serie MINISTILE Manuale Installazione DT02997_HE1223R00...
- Page 2 Caratteristiche: La sirena da interno MINISTILE è concepita per la segnalazione di allarme acustico (acustico e visivo nella versione MINISTILE-BL). Dispone di due ingressi per attivare due suoni diversi, di un trimmer e due DIP Switch che permettono la regolazione dell’intensità sonora per i sin- goli ingressi.
- Page 3 Frequenze: Frequenza Morsetto Suono min. max +IN1 Sirena standard, andamento trapezoidale 2550Hz - 2850Hz +IN2 Pulsante bitonale 2350Hz - 2960Hz Morsettiera: Morsetto Funzione Parametri MINISTILE: I assorbita con volume medio 55mA Ingresso comando suono I assorbita con volume al massimo 105mA +IN1 sirena standard MINISTILE-BL:...
- Page 4 Dichiarazione di conformità: Hesa S.p.A., Via Triboniano, 25 - 20156 MILANO dichiara che le sirene autoalimentate Serie MINISTILE sono conformi ai requisiti essenziali richiesti dalla normativa comunitaria: CE 2014/30; CE 214/35; UE 2011/65...
- Page 5 INDOOR SOUNDER INSTALLATION MANUAL PRODUCT DESCRIPTION: indoor sounder is a device conceived for both acoustic and visual notice in alarm installations. Technical features: two inputs to activate two different sounds, trimmer, two dipswitches enabling sound pressure adjustment for the various inputs, input for sound softening control, high-intensity independent LED flashing unit for optical signalizations.
- Page 6 MOUNTING: Attention: the sounder must be installed by qualified staff, in indoor location, keeping into consideration all related norms and measures and respecting proper distances and installation heights to the purpose of obtaining the best acoustic and optical notice results from the device. 1.
- Page 7 CHART 2: TERMINAL BLOCK TERMINAL FUNCTION PARAMETRES +IN1 Input for standard sound with medium volume 80mA consumed with max volume 130mA consumed +IN2 Input for bi-tone sound with medium volume 80mA consumed with max volume 130mA consumed Input for sound softening control MAX consumed Negative power supply +LED...
