Summary of Contents for Evalue Technology CBDA-X80A

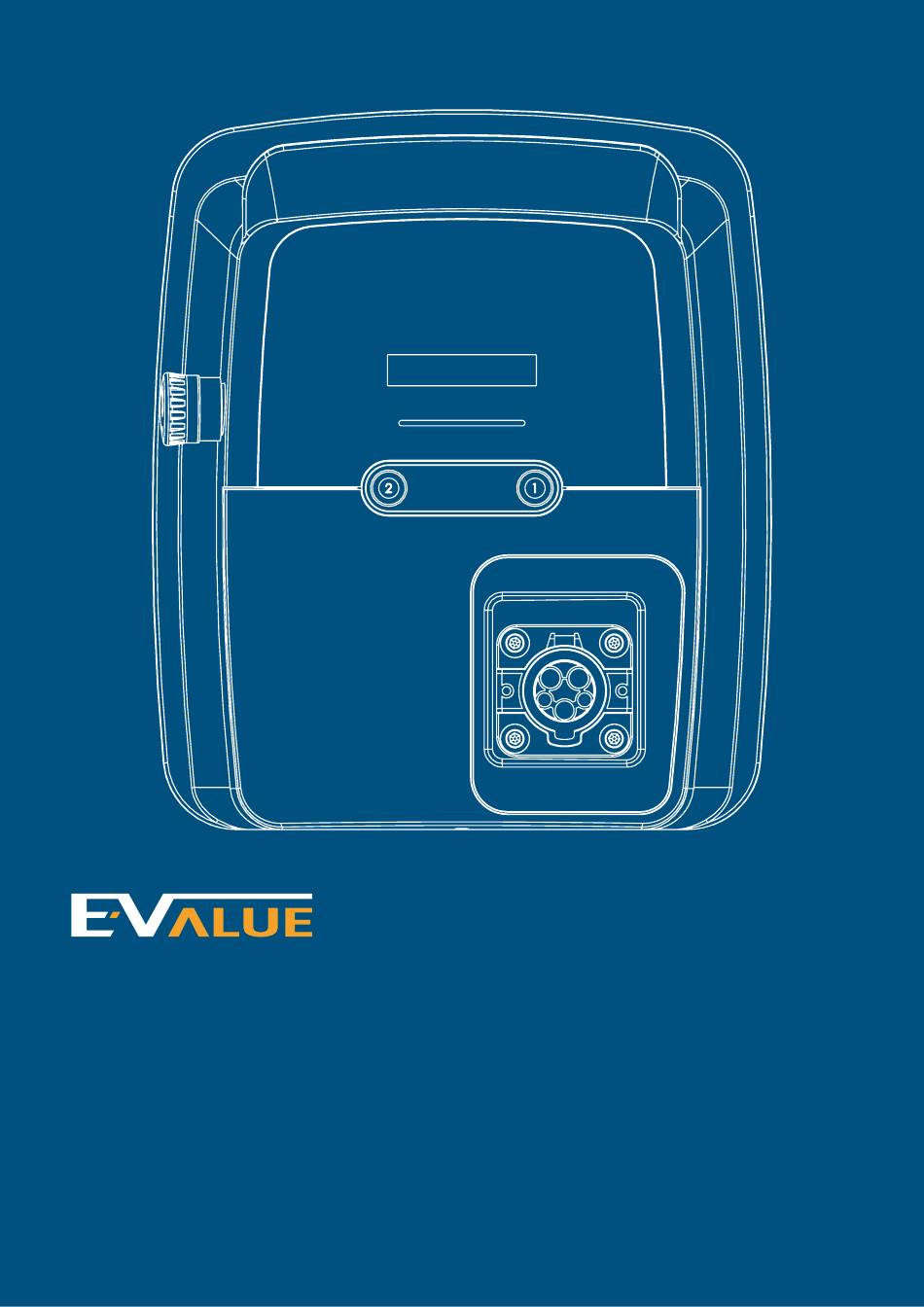

- Page 1 電動車專用AC充電設備 電動車交流充電器 完整操作指引手冊 ELECTRIC VEHICLE AC CHARGER WALL-MOUNT EV CHARGER OPERATING INSTRUCTION MANUAL...
-
Page 2: Table Of Contents
目 錄 1. 關於本《操作手冊》.......2 6. 操作說明 ..........26 錯誤或疏漏 ..........3 待機畫面 ...........27 版權與商標 ..........3 充電開始前 ..........28 充電開始 ...........29 2. 安全資訊 ..........4 充電結束 ...........30 重要安全說明 ..........5 充電完成 ...........31 警告 ............5 注意事項 .............5 7. 系統設定 ..........32 3. 規格 ............6 8. 疑難排除 Q&A........44 產品外觀 .............7 產品規格... -
Page 3: 關於本《操作手冊
錯誤或疏漏 如對本《操作手冊》欲傳達任何建議或疏漏 之處，歡迎您將意見或建議，傳送電子郵件 至：service@f-evalue.com 版權與商標 本《操作手冊》中所有資訊，均受華城電能 著作權及其他知識產權法保護。 若事先未獲得華城電能書面許可，則不得對 資料中的全部或部分內容進行修改、重現或 複製。 關於本《操作手冊》 產品規格如有變更，恕不另行通知。... -
Page 4: 安全資訊
重要安全說明 線、工具、或針 ... 等）接觸充電槍頭 本《操作手冊》包含安裝及維護壁掛式交流 的末端。 充電器時必須遵循的重要指示與警告。 • 請勿用力折疊充電器的任何零件或對 其施加壓力，或者使用尖銳的物件破 警告 壞。 • 使用本產品前，請先閱讀所有指示。 • 請勿將異物插入充電器的任何部位。 • 使用本產品時如附近有兒童的情況下， • 使用充電器可能會影響或損壞醫療或 需監督控管兒童並留意安全。 植入式電子設備的運作，例如植入式 • 充電器必須藉由永久性配線系統或保 心臟起搏器或植入式心臟除顫器。使 護接地導體來做接地。 用充電器之前，請就充電對此類電子 • 請勿在具易燃性、易爆性、刺激性或 設備的影響向電子設備製造商進行諮 可燃性物質、化學物品或氣體附近安 詢。 安全資訊 裝或使用充電器。 • 安裝或清潔充電器之前，請先關閉斷 注意事項 路器上的輸入電源。 • 請勿以發電機作為充電電源。 •... -
Page 5: 產品外觀
1. 產品外觀 RFID 卡感應位置 LCM(Liquid Crystal Monitor) 螢幕 LED 指示燈號 薄膜按鍵 充電槍座 規格 緊急按鈕... -
Page 6: 產品規格
充電器的電流範圍為 6、16、24 或 32A。 頻率範圍 60 Hz b. CBDA-X50A 機型 CBDA-X32B：( 最高 )32A CBDA-X50A：( 最高 )50A 根據現地得需求調整額定電流的輸出。可調 輸出電流 CBDA-X70B：( 最高 )70A CBDA-X80A：( 最高 )80A 整充電器的電流範圍為 6、16、24、32、或 50A。 CBDA-X32B：( 最高 )7.04KW CBDA-X50A：( 最高 )11KW 輸出功率 CBDA-X70B：( 最高 )15.4KW CBDA-X80A：( 最高 )17.6KW c. CBDA-X70B 機型... -
Page 7: 準備安裝
調整充電器的電流範圍為 6、16、24、 之額定電流 1.25 倍以上。( 依台電電工法規 32、50A 或 70A。 標準 ) • d. CBDA-X80A 機型 3. 供電方式 根據現地需求調整額定電流的輸出。可 本 充 電 器 使 用 電 力 為 單 相 三 線 220V， 調整充電器的電流範圍為 6、16、24、 可 兼 容 三 相 四 線 220V/380V、 單 相 三 線... -
Page 8: 有關安裝的注意事項
(5) 充電器本體需離週遭障礙物 20 公分以 上，以便電纜線存放時纏繞於充電器本 體。 6. 有關安裝的注意事項 • 安裝前請確認供電端開關已關閉斷電， 並作好預防性防護，避免充電器安裝 過程發生人員觸電危害。 • 配管線過程需依當地電力相關法規進 行安裝。 7. 檢查內容物 項目 說明 數量 充電器本體和槍線 壁掛架 壁掛鐵件 壁掛件用皿頭螺絲 (M3 X 8L) 壁掛架和電纜掛鉤圓頭螺絲 (M4 X 12L) 充電槍電纜線掛鉤 端子台蓋板... -
Page 9: 充電器安裝步驟
1. 工具及材料 • 鉛筆或簽字筆 • 電工鉗 • 剝線鉗 • ~14mm 壓接鉗 • 捲尺 • 三用電表或數位萬用電表 • 十字螺絲起子 • 小型平頭螺絲起子 • 水平儀 • 電鑽及鑽頭 • 塑膠壁虎 充電器安裝步驟 • 圓型端子 R8-6 • 扭力起子... -
Page 10: 壁掛式充電器安裝步驟
2. 壁掛式充電器安裝步驟 (2) 壁掛架掛勾及電纜線掛勾組裝 (1) 使用支架作為指引，在安裝牆面上標記 a. 使用附件螺絲包中的 M3 皿頭螺絲將壁掛 鑽孔位置 架上掛勾與下掛勾固定於充電器背板。 a. 使用 5.8mm 水泥鑽頭鑽孔，並將 2 分塑 b. 使用附件螺絲包中的 M4 圓頭螺絲將充電 膠壁虎埋入孔中。 槍電纜線掛勾固定於充電器左下方。 b. 使用螺絲將壁掛架（注意壁掛架方向） 鎖固於牆面。 M4 圓頭螺絲 x2 壁掛架上掛勾 牆面 2’塑膠壁虎 x4 M3 皿頭螺絲 x8 壁掛架 壁掛架下掛勾 M4 圓頭螺絲 x1 M4 圓頭螺絲... -
Page 11: 電纜線配線準備
(3) 將 充 電 器 本 體 掛 到 固 定 在 牆 面 上 的 支 3. 電纜線配線準備 架，並使用附件螺絲包中的 M4 圓頭螺絲將 (1) 使用十字螺絲起子將充電器外蓋殼及內 密封板卸除。 上掛勾與支架固定。 a. 小心將外蓋殼左右及下方的十字皿頭螺 絲卸除，並取下外蓋。 b. 小心將內密封板正面四個角落的十字圓 頭螺絲卸除，並取下密封板。 M4 圓頭螺絲 x2 M4 皿頭螺絲 M6圓頭螺絲 x4 內密封板(維修蓋板) M4 皿頭螺絲... -
Page 12: 電纜線配線
4. 電纜線配線 接圓型端子後使用扭力起子鎖附於端子 5. 使用模式設定 (1) 移除端子座上的透明保護蓋，將電纜線 台 上 的 Lin、Nin 與 GND 上 (4N-m)， 壁掛式充電器，可依需求調整使用模式， 由充電器本體下方的電纜固定頭進線，並將 並將端子座透明保護蓋裝回。（注意： 相關指撥開關設定方式如下； 電纜線固定於端子台上。 L1、 L2 與接地電線的線色需依各國家或 注意：場勘時請先確認設備使用模式需求 a. 逆時針旋轉鬆開進線口的電纜固定頭， 地區法規標示。） 及有無額外購買 RFID 感應卡需求。 將電纜線穿入約 10~15cm 後順時針旋轉 鎖緊電纜固定頭，並稍微拉扯確認電纜 RFID 卡片認證 線不會移動。 （預設值） b. 將電纜線的 L1、 L2 與接地電線分別壓 隨插即用... -
Page 13: 確認需求電流及檢測
6. 確認需求電流及檢測 7. 通電檢測及組裝 (1) 充電器充電電流預設為 32A，確認是否 (1) 通電後充電器 LCM 及 LED 燈亮起並自 需調整輸出電流，如需調整輸出電流請參閱 我檢測 下表。 a. 充電器初始化及偵測可輸出的最大電流 (2) 開啟電力來源的無熔絲開關及使用三用 值，確認無誤後顯示待機畫面「充電器 電表或數位電表確認輸入電壓是否為單相 待機中」。 220V ± 10%， 確認無誤後開啟漏電斷路器。 b. 依序將內密封板及外蓋板鎖回。（注意： 密封板與外蓋殼是否與本體完全貼合） 設定值 輸出安培數 依槍線序號決定 輸出電流調整開關 向上開啟 ON 充電器螢幕顯示畫面 漏電斷路器... -
Page 14: 接線圖
8. 接線圖 地線 火線 中性線 樣式 1 火線 中性線 中性線 火線 地線 地線 火線 中性線 樣式 2 樣式 3... -
Page 15: 操作說明
1. 待機畫面 操作說明 注意事項： (1) 本設備僅限電動汽車使用。 (2) 充電中請勿強行拔除充電槍。 (3) 如遇大雨造成雨水落在充電槍接口，請 先將水珠擦拭乾淨再行使用。 (4) 充電過程如發生緊急狀況，請按左側紅 色緊急按鈕，立即停止充電。如：人員 觸電、車端異常等。 (5) 使用過程如有任何問題，請撥打華城電 能科技股份有限公司 02-2325-3320。... -
Page 16: 充電開始前
2. 充電開始前 3. 充電開始 • 充電前原始設定為 0 小時，當按下功 • 取下充電槍連接至電動車充電接口。 能鍵②可預設 1、2、4 或 8 小時後， • 進行充電時，指示燈號由恆亮綠燈轉 開始充電。當按到 8 小時後，再多按 為恆亮藍燈。 一次就變回原始設定。 • 供電中時，LCM 輪流以中英文顯示當 • 功能鍵②設定必須在充電狀態前（藍 前電壓、電流及已用電量。 燈），才能設定。如要取消必須按功 能鍵②回到原始設定。... -
Page 17: 充電結束
4. 充電結束 5. 充電完成 • 完成充電時，指示燈號由恆亮藍燈轉 將充電槍取出放回充電插座，指示燈號由閃 為閃爍綠燈。 爍綠燈轉為恆亮綠燈。 • LCM 輪流以中英文顯示使用電量及時 間。... -
Page 18: 系統設定
1. 系統設定說明 可使用手機或電腦登入網頁設定充電樁系統。 ˙ 開啟網頁步驟： 手機或電腦需與充電樁連接同一網路 （1）點選功能鍵①可顯示充電樁資訊 SSID WiFi 無線網路連 SSID 後開啟瀏覽器，網址輸入 IP 位址 : 192.168.100.1，即可開啟充電樁 系統設定 系統網頁 （此功能非適用所有機種 ) - Page 19 （2）點選功能鍵①可顯示充電樁資訊有線 IP 2. 功能說明 (1) 使用紀錄 1 . 一個頁面顯示 7 次充電紀錄 2. 點擊單次使用紀錄可顯示詳細資訊 • 年 / 月 / 日、時 / 分 / 秒、長條圖，使用度數 • 點下單次充電紀錄點按會顯示充電曲線 [ 充電時間 (x 軸 )vs 電流 (y 軸 )] 有線網路同網域，開啟瀏覽器，網址輸入充電樁有線 IP，即可開啟充電樁系統網頁 作業畫面 使用者帳號：evalue 使用者密碼：000000 頁面顯示充電次數 使用紀錄詳細資訊...
- Page 20 (2) 充電操作 / 充電樁狀態 (3) 系統資訊 充電樁狀態開機 / 關機，狀態顯示： 1. 系統版本資訊 • 充電開機 - 顯示使用度數 • 資訊顯示 • 充電關機 - 顯示未開啟 • 手動 / 自動更新 2. 硬體版本資訊 作業畫面 • 資訊顯示 作業畫面 系統版本資訊顯示 硬體版本資訊顯示 充電樁開機顯示 充電樁關機顯示...
- Page 21 (4) 自動校時 (5) 充電模式 自動校時：同步開關（開啟同步時間） 充電模式選單 1. 隨插即用 作業畫面 2. 全卡模式 3. 卡片認證模式 4. OCPP 模式 - 充電操作區提示燈亮起 作業畫面 自動校時開啟同步 自動校時關閉同步 充電模式選單 OCPP 模式提示燈亮起 自動校時時區設定...
- Page 22 (6) 延遲啟動 1. 於主畫面上方“設定”點擊進入系統設定 • 輸入欲延遲充電設定之啟用充電時間 • 輸入設定開啟時間為 24 小時制，設定時間上限為 24 小時，下限為 10 分鐘 • 輸入完成後，欄位旁提示燈亮起 2. 延遲充電設定完成後，開啟充電開關，此時延遲充電時間提示出現 , 且充電度數顯示 為“0“, 在設定時間到後才開始啟用充電，此時才會顯示充電之度數 作業畫面 延遲充電開啟提示燈亮 延遲充電關閉 充電操作區延遲充電提示 延遲充電時間下限錯誤提示...
- Page 23 (7) RFID 卡片管理 1. 卡片清單 • 新增卡片上限 10 張卡 • 當使用上限額滿時，出現提示訊息 • “卡片上限為 10 張，您已加入 10 張卡片“ 2. 新增卡片 • 點擊“新增卡片” • 請先將卡片靠近充電樁讀卡機，進行感應 • 讀卡成功後左上角顯示卡號 • 提示訊息“卡片感應成功，請輸入您的卡片名稱，並點擊啟動加卡” • 輸入卡片名稱完成後點擊啟動加卡 • 加卡成功 作業畫面 新增卡片額滿提示 卡片讀取 卡片輸入名稱啟動加卡...
-
Page 24: 疑難排除 Q&A
LED 燈 項 號 LCM 顯示 [ 註 2] 問題原因 排除方式 次 [ 註 1] 緊急按鈕已按下啟動 確認充電器無異常後再 「緊急按鈕啟動」 紅燈恆亮 按一次充電器左側之緊 急按鈕關閉解除 疑難排除 Q&A 「等待時間過長， 尚未刷卡請重接充 充電槍與車輛連結後超 電槍」 請將充電槍移除後重新 紅燈恆亮 過時間（約 60 秒） 未 與車輛連接及刷卡 ※ 刷卡。 請確認充電槍是否確實 插入車端充電插座及重 紅燈閃爍 充電槍與車輛連結後車 「尚未連接車端」... - Page 25 項 燈號 LCM 顯示 [ 註 2] 問題原因 排除方式 LED 燈號 [ 註 1] LCM[ 註 2] 次 [ 註 1] 充電電流超過最大輸出 紅燈閃爍 「輸出電流過高」 電流設定值，充電器進 5 次 入保護模式停止供電。 正常狀態綠燈恆亮 「發生故障 輸入電壓異常」 AC IN 電壓過低或是過 請先關閉充電器電源開 紅燈閃爍 高，充電器進入保護模 關 ( 無熔絲開關 [ 註 3]) 5 次...
-
Page 26: 充電器有限品質保養
1. 一般條款 2. 責任限制 • 本充電器自保固起算日保固 2 年，保 • 如非經華城電能認證之專業人員施工 固範圍包含充電器本體及其內部電子 安裝充電器而造成設備損壞，則不在 元件（耗材除外，如：保險絲）、充 保固範圍內，若有發生任何人員或財 電槍，保固貼紙如有破損、拆除痕跡 產傷害，本公司皆不負任何法律責任 或人為破壞時，如仍於保固期限內亦 與損害賠償。 不予以保固。 • 針 對 上 述 針 對 上 述 權 利 未 涵 蓋 的 部 • 華城電能有限品質保養承諾從華城電 分，華城電能不承擔本《操作手冊》 能充電器產品安裝日起，二年（“質 所載之補救措施以外的責任，包括但 保期”) 內享受由於充電器本身出現的... - Page 27 • 主型號： Contents CBDA-X80A 1.About This Operating Instruction Man 6.Operating Instruction......78 • 系列型號： ual............52 Standby Page..........79 CBDA-X80A4、CBDA-X80A7 Error or Omission ........53 Prior to Charge ........80 CBDA-X50A、CBDA-X50A4、CBDA-X50A7 Copyright & Trademark......53 Start to Charge........81 CBDA-X70B、CBDA-X70B4、CBDA-X70B7 End of Charge..........82 2.Safety information......54 Completion of Charge......83 CBDA-X32B、CBDA-X32B4、CBDA-X32B7...
-
Page 28: About This Operating Instruction Manual
Error or Omission If you would like to convey any recom- mendation or omission with respect to this "Operating Instruction Manual", you are welcome to send your comments or recommendation to this email address: service@f-evalue.com Copyright & Trademark All the information contained in this "Operating Instruction Manual"... -
Page 29: Important Safety Instruction
Important Safety Instruction repair, improperly adjust or modify This operating instruction manual includes the charger. The user shall not repair the important instruction and warning which the charger by himself. If any repair shall be followed during the installation and or modification is required, please maintenance of wall mounted EV charger. - Page 30 by the warranty. • Please do not operate the charger under the temperature outside the operating range i.e. -13 °F to 122°F (-25°C to 50°C). • If using a network cable, the length must not exceed thirty meters. • This charging device must be used with a certified non-fuse switch overload protector and leakage protection circuit breaker to comply...
-
Page 31: Specification
1.Product Physical Appearance RFID Card Sensing Position LCM (Liquid Crystal Monitor) Screen LED Indicating Light Membrane Key Charging Gun Outlet Specification Emergency Button... -
Page 32: Product Specification
6, 16, 24, 32, 50 or 70A. Charger Weight (including charging CBDA-X32B: 7.9kg CBDA-X50A: 9.2kg d. Type : CBDA-X80A gun cable) CBDA-X70B: 10.4kg CBDA-X80A: 10.5kg The output of rated current can be adiusted in accordance with the field needs. The... -
Page 33: Preparation For Installation
1.Minimum Requirements the current amount available for the • Measure the load of power supply power source at the installation site. and confirm it is able to meet the • The charger has the built-in rotary maximum current of charger. switch for you to adjust its working •... -
Page 34: Check Contents
7.Check Contents turned off and the power is cut off and the preventive measures are taken to avoid the electric shock hazard occurred to the personnel during the installation process of charger. • The wiring process shall performed in accordance with the related local power regulations for proceeding the installation. -
Page 35: Installation Steps Of Charger
1.Tools & Material • Pencil or sign pen • Electrician’s plier • Wire stripper • ~ 14mm crimping plier • Measuring tape • Multimeter or digital multimeter • Phillips screwdriver • Small flat head screwdriver • Spirit level • Electric drill and bits •... - Page 36 2.Installation Steps of Wall-type Charger (2) Assembly of Hook of Wall Hanging (1) Use the mount as the guide to mark the Mount & Hook of Cable drilling position on the mounting wall. a.Use M3 countersunk screws in the a. Use 5.8mm cement bit to drill the hole attached screw pack to fix the upper and and embed the 2’...
-
Page 37: Wiring Preparation Of Cables
(3) Hang the charger body to the mount 3.Wiring Preparation of Cables fixed on the wall, and use M4 round head (1) Use a Phillips screwdriver to remove screws in the attached pack to fix the upper the outer cover housing and inner seal hook and mount. -
Page 38: Wiring Of Cables
4.Wiring of Cables the ground wire with the round terminals 5. Setting the operation modes (1) Remove the transparent protective respectively, use the torque screwdriver The wall-mount charger can be adjusted the operating mode according to your needs. Settings cover on the terminal block, and insert the to tight Lin, Nin and GND attached on of the corresponding modes as below: cable through the cable fixing head under... - Page 39 5.Confirmation of Current Needs & Test breaker after confirming the voltage is 6.Power-on Test & Assembly (1) The default charging current for charger correct. (1)The LCM and LED lamp of charger are is 32A, confirm if the output current is lit after power on and perform the self-test.
-
Page 40: Wiring Diagram
7.wiring diagram Live Wire Neutral Wire Ground Wire Type1 Live Wire Neutral Wire Neutral Wire Live Wire Ground Wire Ground Wire Neutral Wire Live Wire Type2 Type3... -
Page 41: Operating Instruction
1.Standby Page Operating Instruction Precautions: (1) This equipment is only used by the (5) If you have any question during the electric vehicle. using process, please call customer (2) Please do not remove the charging gun service number 02-23253320 at the forcibly during the charging process. -
Page 42: Prior To Charge
2.Prior to Charge 3.Start to Charge Chinese/English alternately during the • The original setting is 0 hour prior • R e m o v e t h e c h a r g i n g g u n a n d power supply process. -
Page 43: End Of Charge
4.End of Charge 5.Completion of Charge • After completing the charge, the indicating Take out the charging gun and place back light switches from the steady blue light to to the charging outlet, the indicating light the flashing green light. switches from the flashing green light to •... -
Page 44: System Setting
1.System Setup Instructions You can configure the charging station system by logging into the web interface using both a mobile phone and a computer. • Opening the web page steps: Your mobile phone or computer needs to be connected to the same network as the charging station. - Page 45 (2) Clicking on function key ① will display charging station information such as ethernet IP. 2. Function Description (1) Usage Record 1.One page displays 7 charging records. 2.Clicking on a single usage record will show detailed information • Date (year/month/day), time (hour/minute/second), bar chart displaying usage, and electricity consumption.
- Page 46 2. Charging Operation/ Charging Station Status 3. System Information Charger Status - On/Off, Displayed as: 1.System Information • Charging On - Displays Usage • Information Display • Charging Off - Displays Not Enabled • Manual Update / Automatic Update 2.Hardware System Information •...
- Page 47 4. Automatic Time Calibration 5.Charging Mode Automatic Time Calibration：Synchronization Switch (Enable Time Synchronization) Charging Mode Menu 1. Plug-and-play Function 2.Full Function User Interface 3.RFID Card Reading 4.OCPP Mode - Charging Control Area Indicator Light Illuminated User Interface Automatic Time Calibration Turned On for Automatic Time Calibration Turned Off for Synchronization Synchronization...
- Page 48 (6) Delaying Charge 1.On the main screen, click on "Settings" at the top to enter the system settings. • Enter the desired charging delay setting in the "Enable Charging Time" field. • Enter the setting in a 24-hour format, with a minimum delay of 10 minutes and a maximum of 24 hours.
- Page 49 (7) RFID Card Management 1.Card List • The maximum limit for adding cards is 10. • When the maximum limit is reached, a prompt will appear: "The card limit is 10, and you have added 10 cards." 2.Add a New Card •...
-
Page 50: Troubleshooting Q&A
LCM Display Problem Light Cause of Problem Troubleshooting Mode [Note 2] [Note 1] Start has already been pressed for emergency A f t e r c o n f i r m i n g n o button a b n o r m a l i t y o n t h e “Start Emergency Steady c h a r g e r , p r e s s t h e... - Page 51 LCM Display Problem Light Cause of Problem Troubleshooting Mode [Note 2] LED Light LCM Screen [Note 1] [Note 1] [Note 2] The charging current exceeds the maximum Light setting value of output Normal State, Steady Green Light Flashing “Output current too high” current, charger enters for 5 into the protection mode...
-
Page 52: Limited Quality Maintenance Of Charging Equipment
1.General Terms storage environment or natural • This charger is warranted for 2 disasters (including but not years from the date of warranty. The l i m i t e d t o f i r e , e a r t h q u a k e , warranty scope includes the charger f l o o d , l i g h t n i n g a n d o t h e r body and its internal electronic... -
Page 53: Maintenance
Except as specifically stated, Fortune • Model: Electric Value Co., Ltd. shall not be CBDA-X80A liable for any derivative, special, indirect, punitive damages (even if • Serial Model: Fortune Electric Value Co., Ltd. has...
