McLED ML-910.048.22.0 Installation Manual

Instalační manuál
CS
Než začnete s instalací
• Produkt opatrně rozbalte a zkontrolujte
• Pokud je nový produkt jakkoliv poškozen, okamžitě ho reklamujte v původním balení
• Prosíme, nepokoušejte se používat poškozený výrobek
• Před instalací se vždy ujistěte, že je odpojeno napájení
• Montáž může vykonávat pouze kvalifikovaná osoba!
Vstup pro napájení DC
V+
V+
RGBW RF přijímač
V- R-
ML-910.048.22.0
G-
B-
RF Code Ke y
W-
RF Code Key: Párování s RF ovládáním
MASTER/SLAVE jumper
Párování/odstranění párování s RF dálkovým ovladačem
1. Zapojte přijímač dle schématu níže.
2. Spárujte RF přijímač s RF dálkovým ovladačem (návod naleznete u RF dálkového ovladače)
3. Odstranění párování
(1) Zapojte RF přijímač podle schématu níže
(2) Stiskněte a podržte tlačítko „RF Code Key" na RF přijímači po dobu min. 3 sekund - LED pásek následně zabliká, tím je potvrzeno
odstranění spárování
Poznámky
1. Maximální zátěž každého kanálu je 5A, pro řízení LED
pásků s větším proudovým odběrem použijte RGBW
zesilovač (ML-952.002.22.0)
2. Minimální výkon (Pmin) napájecího zdroje určete takto:
Pmin = Wattáž RGBW LED pásku na metr x počet metrů x 1,2
3. Výstupní napětí napájecího zdroje musí být stejné jako napájecí
napětí připojeného LED pásku
4. Každý LED pásek má definovanou max. délku pro jednostranné a oboustranné zapojení - nepřekračujte tyto hodnoty
5. V případě odpojení napájení si přijímač pamatuje nastavenou barvu/barevný režim, po opětovném připojení napájení se automaticky
spustí v nastavené barvě. Byl-li před odpojením napíjení ovladačem vypnutý, bude po opětovném připojení napájení také vypnutý (a naopak).
6. Až Vám náš produkt doslouží, odevzdejte jej na sběrná místa pro elektroodpad
Schéma zapojení
DC
12-24V 12V/24V
V+
Konstantní napětí
V-
Napájecí zdroj
V+ V-
V+
RGBW RF přijímač
V-
ML-910.048.22.0
RF Cod e Key
www.mcled.cz
ML-910.048.22.0
Parametry
Vstupní napětí
Společný výstup (+)
Výstupní proud
na 1 kanál
CH 1:R output(-)
Výstupní proud
celkem 4 kanály
CH 2:G output(-)
Výstupní výkon
CH 3:B output(-)
na 1 kanál
CH 4:W output(-)
Výstupní výkon
4 kanály
Pracovní frekvence
Poznámka
Rozměry
145 mm
Krytí
Příklad: LED pásek RGBW (= 4 kanály) 19,2 W/m 24V => 1 kanál = 19,2 / 4 = 4,8 W/m
= 4,8 / 24 = 0,2 A/m, max. délka = 5A / 0,2A = 25 m
(v případě 12V varianty bude max. délka 12,5 m)
Pro ovládání delších LED pásků použijte RGBW zesilovač.
Příklad pro RGBW LED pásek 19,2 W/m, 5 metrů: Pmin = 19,2 x 5 x 1,2 = 115,2 W
Upozornění:
• Před instalací vždy odpojte
230V AC
napájení, abyste předešli úrazu
elektrickým proudem
• Nevystavujte zařízení vlhkosti
V+
R-
RGBW LED pásek
V+ V+
R- R-
G-
B-
G- G-
W-
B- B-
W- W-
Installation manual
EN

Before your start installation

• Unpack product and check it carefully
• If the product is damaged in any way, submit your claim together with the product in its original packing
• Please, do not attempt to use any damaged product
RF RGBW přijímač
• Always make sure that the power supply is switched off before installation
• The installation may only be carried out by a person with the appropriate professional qualifications!
DC Power input
12-24VDC
V+
max. 5A
V-
max. 10A
12V/60W
24V/120W
12V/120W
24V/240W
MASTER/SLAVE jumper
868 MHz
Konstantní
výstupní napětí
145 x 46,5 x 16 mm
IP20

Par/delete the pairing with RF remote

1. Do wiring according to connection diagram
2. Pair RF Receiver with RF remote: please refer to the instruction of the remote that you would like to pair with
3. Delete the pairing:
(1) Wire up the RF receiver correctly, power on.
(2) Press and hold down the „RF Code Key" button on receiver for over 3 seconds until the LED indicator flashes, which means well
deleted.

Notes

1. Max. output current of each channel is 5A, if you need
more current, use RGBW power repeater
(ML-952.002.22.0)
2. Minimal output power (Pmin) of power supply calculate
like: Pmin = Watts of LED strip per meter x length of LED
strip in meters x 1,2
3. Output voltage of power supply must be as the same as voltage of connected LED strip
4. Each LED strip is also described by maximal lengths that can be connected in one peace in case of power supply from one side and
from two sides. Never connect more meters than recommended
5. If the power supply will switch down – receiver will remember setted colour/intensity/programm and after electricity power on it will continuous-
ly go on with the same values. If this receiver was OFF before power supply switched down – then receiver stay OFF after electricity power on etc.
6. When the lifetime of this product will run out, please hand it in to the places for electro-waste

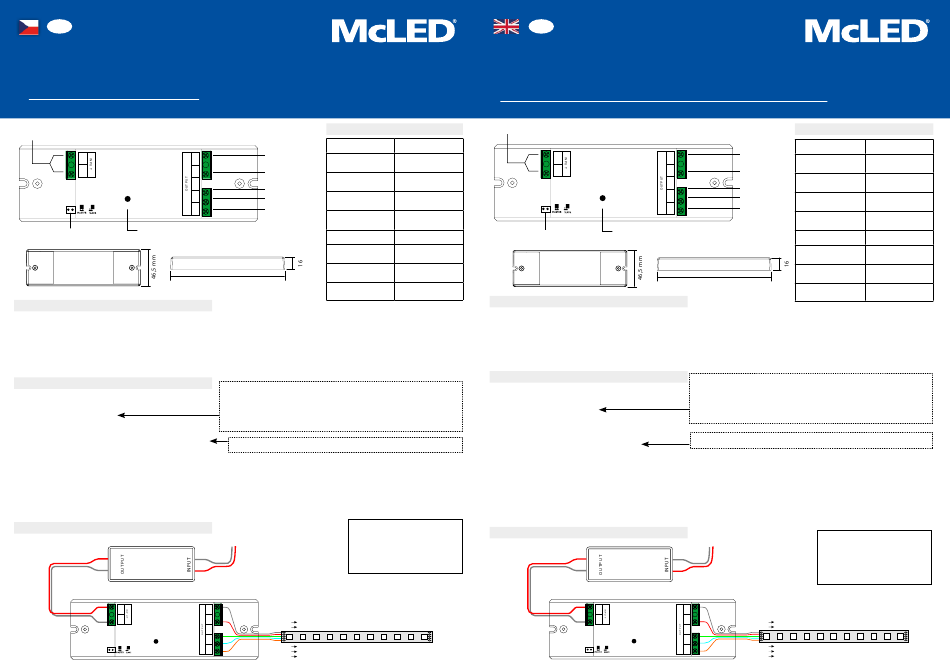

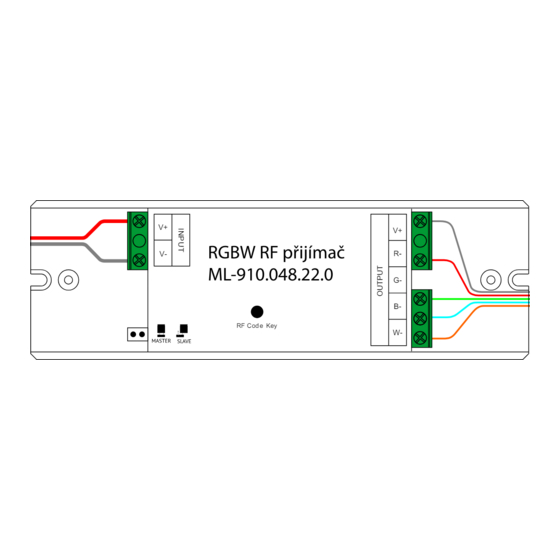

Wiring Diagram

DC
12-24V
V+ V-
Common Anode
Output (+)
V+
RGBW RF Receiver
R- CH 1:R output(-)
ML-910.048.22.0
G-
CH 2:G output(-)
B-
CH 3:B output(-)
RF Code Ke y
CH 4:W output(-)
W-
RF Code Key: pair with the RF remote
145 mm
Example: RGBW LED strip (= 4 channels) 19,2 W/m 24V => 1 channel = 19,2 / 4 = 4,8
W/m = 4,8 / 24 = 0,2 A/m, max. length of LED strip = 5A / 0,2A = 25 m
(for 12V version there will be max. length of LED strip 12,5 m)
For control longer LED strips you need to use RGBW power repeater.
For Example: RGBW LED strip 19,2 W/m, length 5 m: Pmin = 19,2 x 5 x 1,2 = 115,2 W
230V AC
12V/24V
V+
Constant voltage
V-
Power supply
V+
V+
RGBW RF Receiver
V- R-
V+
ML-910.048.22.0
R-
G-
B-
G-
RF Cod e Key
W-
B-
W-
www.mcled.eu
RF RGBW Receiver
ML-910.048.22.0

Product data

Input voltage 12-24VDC
Output Current
max. 5A
1 channel
Output Current
max. 10A
total 4 channels
Output Power 12V/60W
1 channel 24V/120W
Output Power 12V/120W
4 channels 24V/240W
Operation frequency 868 MHz
Remarks Constant voltage
Size 145 x 46,5 x 16 mm
Waterproof grade IP20

Safety and Warnings:

• Do NOT install with power
applied to device
• Do NOT expose the device to
moisture
V+ RGBW LED Strip
R-
G-
B-
W-
