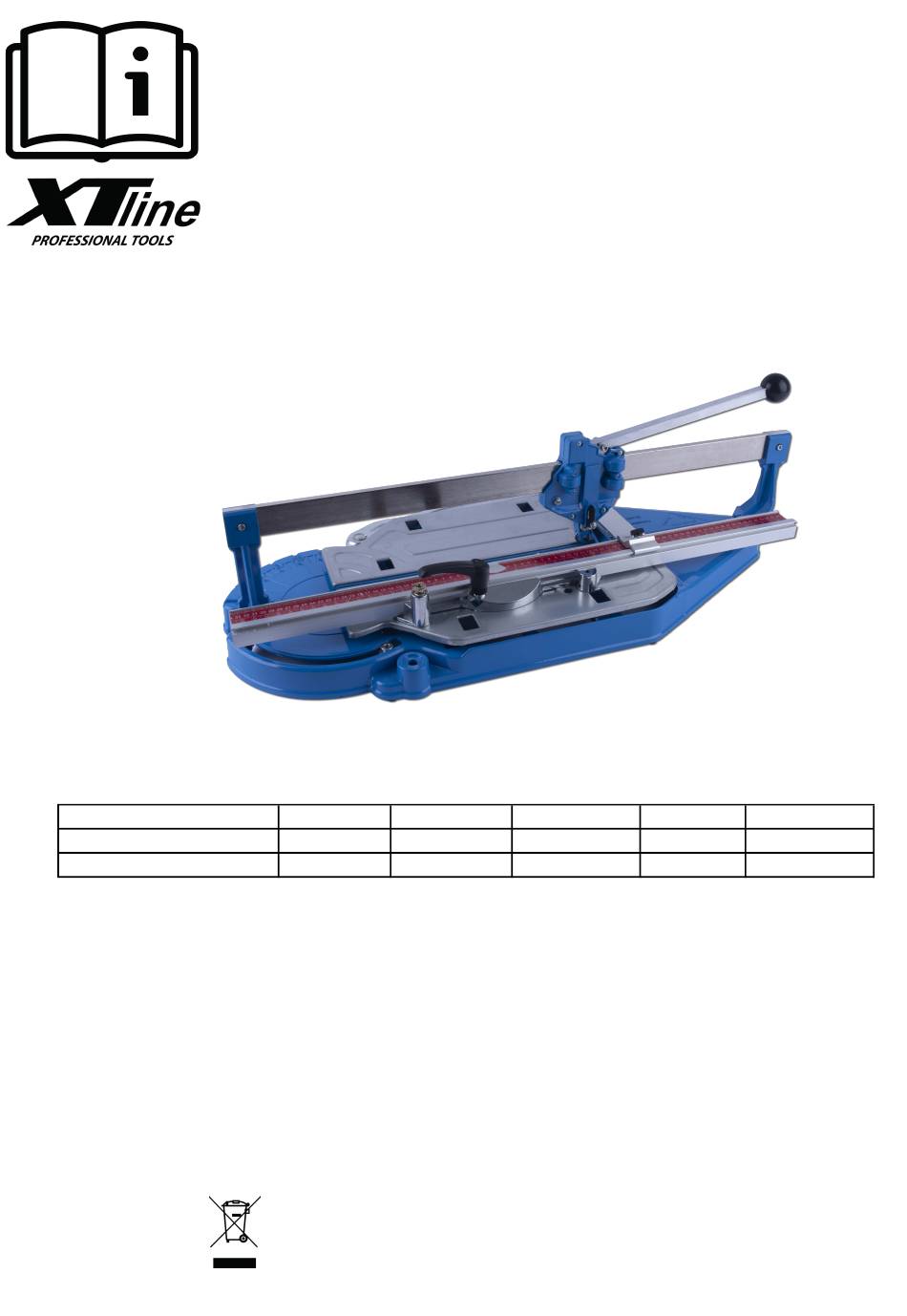

- Page 1 PŮVODNÍ NÁVOD K POUŽÍVÁNÍ ŘEZAČKA DLAŽBY S LOŽISKY XT170630 XT170750 XT170950 XT171200 XT171500 Max. délka řezu 630mm 750mm 950mm 1200mm 1500mm Rozměr řezného kolečka 22x6x2mm 22x6x2mm 22x6x2mm 22x6x2mm 22x6x2mm...
- Page 2 1.Před prvním použitím 2.Pomocí šroubu utáhněte 3.Pomocí šroubů můžete svěrky a nastavte úhel 90°. smontujte pravítko nastavovat úhel v Zkontrolujte, jestli šrouby jsou pomocí stavěcích šroubů rozmezí 0° - 45°. Poté a zkontrolujte si úhel řezu řádně dotažené (Obr.2). dotáhněte držadlo svěrky. (Obr.1).
- Page 3 � Šestihranný šroub Vodící lišta Polohovací tyč Regulační pružina Stlačená pružina Držadlo svěrky Víko rukojeti Křížový závitořezný šroub se zápustnou hlavou Malá kónická pružina Držadlo krátkého pravoúhlého pravítka Aretační matice Noha základny Aretační šroub Panelová pružina Vnitřní šestihranný šroub Víko rukojeti Zarážkový...
- Page 4 SERVIS A ODPOVĚDNOST ZA VADY Dne 1.1.2014 vstoupil v platnost zákon c. 89/2012 Sb. Firma XTline s.r.o. v souladu s tímto zákonem poskytuje na Vámi zakoupený výrobek odpovědnost za vady po dobu 24 měsíců (u u právnických osob 12 měsíců). Reklamace budou posouzeny naším reklamačn oddělením (viz níže) a uznané...
- Page 5 NÁVOD NA POUŽITIE REZAČKA DLAŽBY S LOŽISKAMI XT170630 XT170750 XT170950 XT171200 XT171500 Max. dĺžka rezu 630mm 750mm 950mm 1200mm 1500mm Rozmer rezného kolieska 22x6x2mm 22x6x2mm 22x6x2mm 22x6x2mm 22x6x2mm...
- Page 6 3.Pomocou skrutiek 1.Pred prvým použitím 2.Pomocou skrutky utiahnite svorky môžete nastavovať uhol zmontujte pravítko a nastavte uhol 90°. Skontrolujte, či v rozmedzí 0° - 45°. pomocou nastavovacích sú skrutky riadne dotiahnuté (Obr.2). Potom dotiahnite držadlo skrutiek a skontrolujte svorky. (Obr.3). si uhol rezu (Obr.1).
- Page 7 � Šesťhranný skrutka Vodiaca lišta Polohovacie tyč Regulačný pružina Stlačená pružina Držadlo zvierky Veko rukoväte Krížový závitorezný skrutka so zápustnou hlavou Malá kónická pružina Držadlo krátkeho pravouhlého pravítka Aretační matice Noha základne Aretačná matica Panelová pružina Vnútorné šesťhranný skrutka Veko rukoväte zarážkový...
- Page 8 SERVIS A ZODPOVEDNOSŤ ZA CHYBY Dňa 1.1.2014 nadobudol účinnosť zákon c. 89/2012 Sb. Firma XTline s.r.o. v súlade s týmto zákonom poskytuje na Vami zakúpený výrobok zodpovednosť za chyby po dobu 24 mesiacov (u právnických osôb 12 mesiacov). Reklamácie budú posúdené naším reklamačným oddelením (pozri nižšie) a uznané...
- Page 9 INSTRUKCIA OBSLUGI URZĄDZENIE DO CIĘCIA GLAZURY XT170630 XT170750 XT170950 XT171200 XT171500 Max długość cięcia 630mm 750mm 950mm 1200mm 1500mm Rozmiar ostrza 22x6x2mm 22x6x2mm 22x6x2mm 22x6x2mm 22x6x2mm...
- Page 10 1. 1. Przed użyciem ustaw 3. 3. Ustawienie kąta pracy 0-45. 2. 2. Ustawienie kąta 90. Docisnąć śrubę regulacyjną tak, aby Docisnąć śrubę ustalającą i śrubę ustalającą i zwolnić uchwyt wysokość i kąt ciecia były zwolnić uchwyt zacisku, zacisku, ustawić liniał tak aby odpowiednie do cięcia ustawić...
- Page 11 � 1.prowadnica 21.nakrętka 2. sprężyna 22.śruba regulująca 23.sprężyna dociskowa 3. dźwignia 24.osłona 4. śruba 25.sprężyna 5. śruba kątownika 26.nakrętka 6. stopka podstawy 27.śruba 7. sprężyna panelu 28.kołek 8. osłona rączki 29.odbojnik 30.plyta obrotowa 9. śruba 31.przymiar 10. nakrętka 32.podziałka 11. łamacz 33.śruba 12.
- Page 12 USER MANUAL TILE CUTTER WITH BEARINGS XT170630 XT170750 XT170950 XT171200 XT171500 Max. cutting lenght 630mm 750mm 950mm 1200mm 1500mm Cutting wheel size 22x6x2mm 22x6x2mm 22x6x2mm 22x6x2mm 22x6x2mm...
- Page 13 l .Before operating, adjust the adjusting screw to make 4.After locating, lift the handle, make the cutting wheel the height of handle in perfect position to cut the tile on the tile, and cut the tile slowly. (Figure 4) easily. (Figure 1) 2.Press down the locating screw to zero graduation line, 5 .After cutting, put handle near the end face of the tile, make it and pointer of swivel overlaping.
- Page 14 guide rod self-hold hex nut bumper block regulating spring base frame swivel plate clamp handle adjusting screw rod scaleplate cross-shaped countersunk adjusting screw scaleplate paster head tapping screw short angle square clamp elastic cylindrical pin square neck screw handle base leg angle locating rod nut conical spring panel spring...
