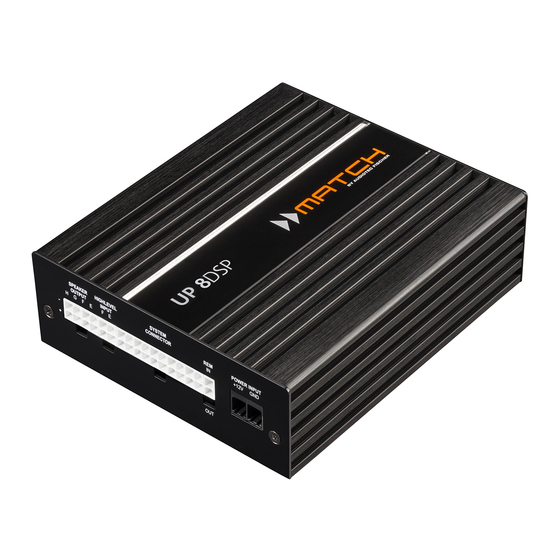

Audiotec Fischer match UP 8DSP Installation Notes

UP 8DSP – BMW 1.7HiFi Upgrade Kit
Bei der Installation des UP 8DSP Verstärkers in Kombination mit dem PP-BMW 1.7 HIFI - UP 8DSP Edition Kabelbaums
ist es zwingend erforderlich Hardwarekonfigurationen am Verstärker vorzunehmen. Dies ist notwendig um Schäden am
Verstärker oder dem Fahrzeug zu vermeiden.
Führen Sie dazu die folgenden Schritte durch:

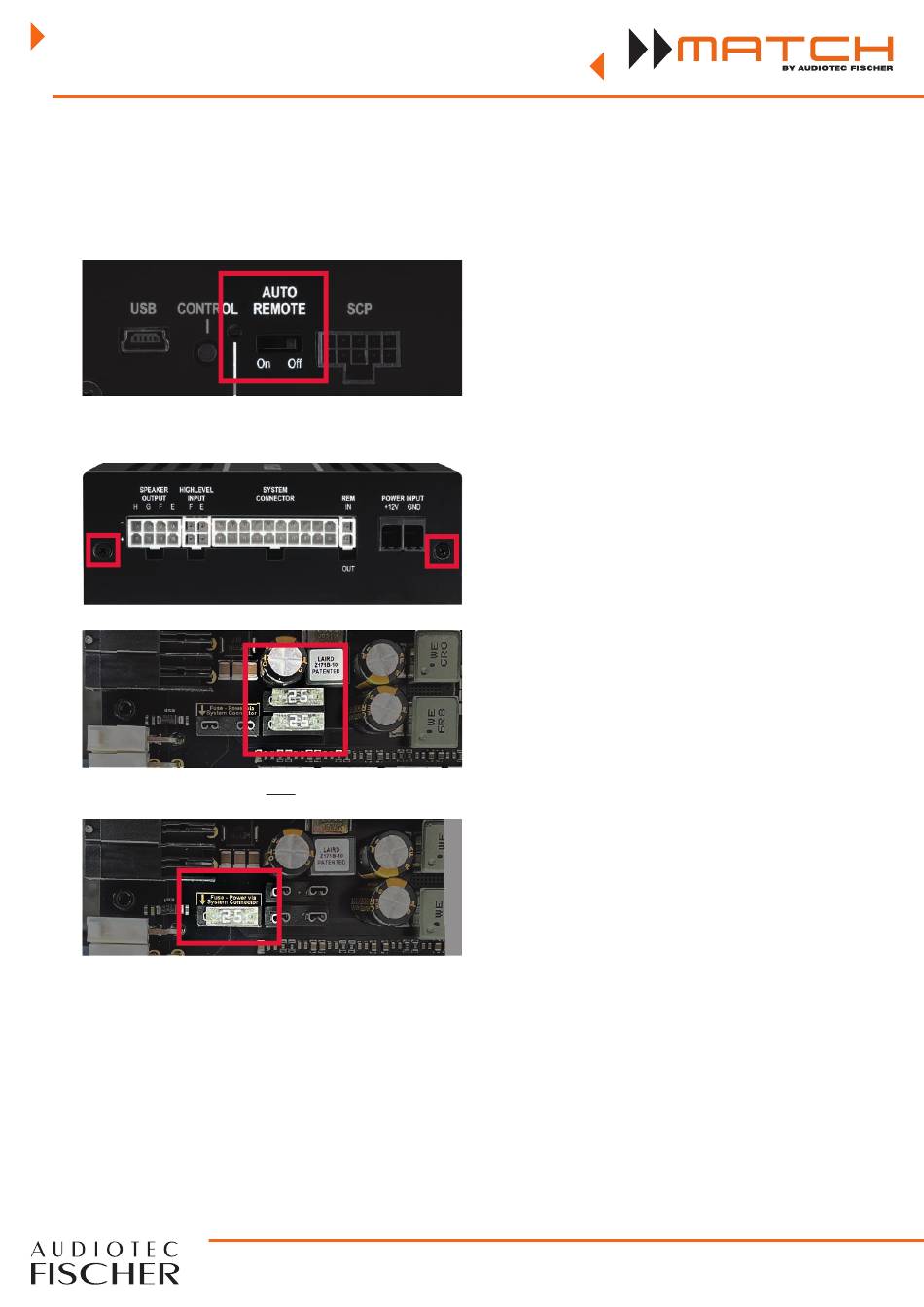

1. „Auto Remote"-Schalter auf „Off" stellen.
2. Sicherungen im Inneren des Verstärkers umstecken.
Entfernen Sie das Seitenblech mit dem „System Connector"-Eingang indem Sie die zwei Kreuzschlitzschrauben
lösen und ziehen anschließende das Bodenblech zur Seite heraus.
Entfernen Sie die zwei markierten Sicherungen indem Sie diese einfach nach oben herausziehen.
Stecken Sie anschließend eine der zuvor entfernten 25 A Sicherungen auf den Steckplatz „Fuse - Power via Sys-
tem-Connector".
3. Verstärker wieder zusammenbauen.
4. Montageblech am Verstärker befestigen.
Befestigen Sie das mitgelieferte Montageblech mit den im Lieferumfang befindlichen Senkkofpschrauben auf der
Unterseite des Verstärkers.
5. Basis-Sound Setup auf dem DSP installieren.
Dieses finden Sie in der Sound Setup Datenbank auf www.audiotec-fischer.de unter Tools → Sound Setups →
UP 8DSP with PP-BMW 1.7HiFi UP 8DSP Edition.
Information zur Installation eines Sound Setups auf dem Verstärker finden Sie in der Bedienungsanleitung der
UP 8DSP.
