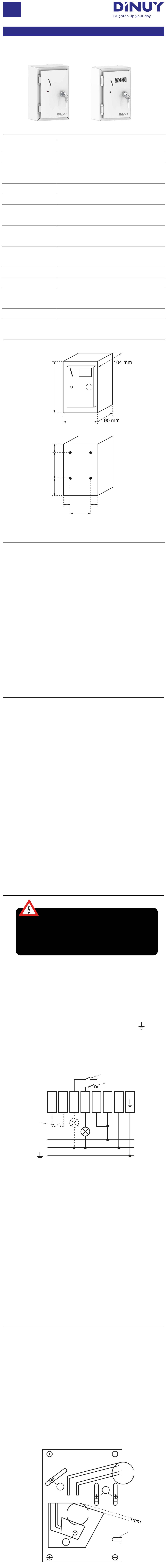

DINUY CT MON 0 Series Instruction Manual

ES
INSTRUCCIONES DE USO
Ref. CT MON 0XX
CONTADOR DE TIEMPO POR MONEDAS / FICHAS
ESPECIFICACIONES TÉCNICAS
Alimentación
Consumo propio
Capacidad de corte
Ajuste
Ajuste Temporización
Ajuste
Monedas / Fichas
Tiempo Máximo
Acumulado
Tipo de
Moneda/ Ficha
Color
Peso
Temperatura
de funcionamiento
Grado de Protección
DIMENSIONES
215 mm
110 mm
CARACTERÍSTICAS
● Temporizador electrónico accionado por monedas o fichas.
● Ajustable mediante Aplicación iOS o Android, vía Bluetooth.
● Avisador de fin de temporización. Señal continua o intermitente.
● Temporización Extra al introducir fichas o monedas adicionales.
● Tarifa 2: Horario de diferente tarificación.
● Modelos con o sin Display, que indica el número de monedas/fichas
a introducir o la temporización restante.
● Entrada para conexión de interruptor externo de pausa.
● Bornas WAGO de resorte para facilitar el cableado.
● Caja de seguridad metálica con cerradura de llave.
● Ejemplos de uso: campings, pistas deportivas, iglesias, gasolineras,
hospitales, etc.
FUNCIONAMIENTO
● Al conectar el dispositivo a la red eléctrica, se encenderá el display
mostrando el número de monedas o fichas que deben ser
insertadas. En caso de que el modelo carezca de dicho display,
únicamente se encenderá el LED rojo ubicado en la parte frontal.
● Una vez se haya ingresado la cantidad definida de monedas o
fichas, se activará la salida correspondiente, lo que conllevará al
encendido de la carga conectada, hasta que transcurra el período
de tiempo preestablecido.
● El LED de la puerta indica si la salida está activada.
● En situaciones en las que se produzca un corte en el suministro
eléctrico, si se ha configurado el dispositivo para mantener los
ajustes en la memoria, se reiniciará la cuenta regresiva a partir del
momento exacto en el que se produjo la interrupción en la
alimentación.
● La aplicación DINUYCONFIGURE permite la configuración de
diversos modos de funcionamiento, que incluyen la operación en
modo intermitente, la incorporación de tiempos extras, la
implementación de tarifas especiales en función de horarios y
fechas específicas y el pre-aviso de fin del período de
temporización. Estas funciones se realizan a través de plantillas que
se pueden guardar, copiar o recuperar via Bluetooth.
● La utilización de la App de configuración está restringida al
instalador y requiere el acceso al interior del Contador.
INSTALACIÓN Y CABLEADO
¡Los trabajos con equipos eléctricos en la red de
230V, deben de ser realizados exclusivamente por
técnicos cualificados!.
¡Desconecte la tensión de red antes de proceder al
montaje, desmontaje o manipulación del equipo
eléctrico!.
● Se recomienda nivelar el Contador en posición vertical para
evitar posibles malfuncionamientos del selector de monedas.
● En la parte posterior de la caja, se encuentran cuatro agujeros con
un diámetro de 8 mm destinados a la fijación del contador.
● El Contador requiere una tensión de alimentación de 230V.
Para ello, debe conectarse la fase a la borna L y el neutro a la
borna N.
● Es obligatorio efectuar la conexión a Masa en la borna (
correspondiente.
● Para facilitar la conexión del contador a la red eléctrica, se han
empleado bornas WAGO de resorte. Levante las palanquitas
naranjas, introduzca el cable pelado aprox. 10mm y vuelva a bajar
las palanquitas para asegurar el cable correctamente.
Interruptor
Switch
● Entre las bornas C y C1 se ha habilitado una salida de relé NA
(normalmente abierto) sin potencial. Esta salida se utilizará como
conexión principal para el temporizador. En la configuración más
común, se conectará la borna C a la borna L (fase), mientras que el
dispositivo temporizador se conectará entre la borna C1 y la borna
N (neutro). Este contacto se activará cuando se introduzca la
cantidad de monedas o fichas definidas en la configuración. En ese
momento, se iniciará la cuenta regresiva del temporizador para el
tiempo establecido, el cual se mostrará en el display (dependiendo
del modelo). Al finalizar el tiempo de temporización, se abrirá el
contacto del relé.
● Entre las bornas C y C2 se ha habilitado otra salida de relé NA sin
potencial. Esta salida se activará un tiempo antes de finalizar la
temporización principal. Su propósito es activar una señal luminosa
o sonora como preaviso, y el tiempo de activación puede ser
configurado desde la App.
● Mediante la conexión de un interruptor a las bornas S2 y S1, se
puede pausar la cuenta regresiva del temporizador. Al cerrar el
interruptor, se detendrá la cuenta regresiva y se mostrará el tiempo
restante en el display. Al abrir el interruptor, se reanudará la cuenta
regresiva y el display volverá a mostrar el tiempo restante.
AJUSTE DEL MONEDERO
● El CONTADOR de Tiempo viene preajustado por defecto de
fábrica para monedas de 1€ (o la ficha estándar), a no ser que se
haya indicado algo diferente en el momento de solicitarlo.
● Si desea reajustarlo para otro tipo de moneda, siga los siguientes
pasos:
- Aflojar los dos tornillos (1) que sujetan la pieza A.
- Subir la pieza A hasta que la moneda entre justo por la ranura.
- Apretar los tornillos (1) para fijar la pieza A.
- Aflojar los tornillos (2) que sujetan la pieza B.
- Subir la pieza B hasta que la moneda al pasar por la pieza B no
caiga por la abertura trapezoidal, sobrándole sólo 1 mm.
Mediante App Android o iOS, via Bluetooth
35 mm
70 mm
36 mm
ATENCIÓN: ¡Tensión peligrosa!.
S2 S1
SW
L
230V~ 50Hz
N
2
MONEDA
B
2
230VCA ±10% ~50Hz
1 VA en reposo, 2,5VA máx.
Salida Principal: 16A cos φ= 1
Salida Avisador: 16A cos φ= 1
Desde 1 segundo hasta 5 horas
De 1 a 4 monedas/fichas
18 horas
Moneda: Sólo 1 tipo (1€ por defecto
Otras monedas bajo pedido)
Ficha: AC CT- 005
RAL9003
Aprox. 1,5 Kg
–10ºC .. +45ºC
IP20 según UNE20324
142 mm
36 mm
70 mm
C2 C1 C
Avisador
Warning
Carga
Load
L N
MONEDA
A
1
Fotointerruptor
90º
)
