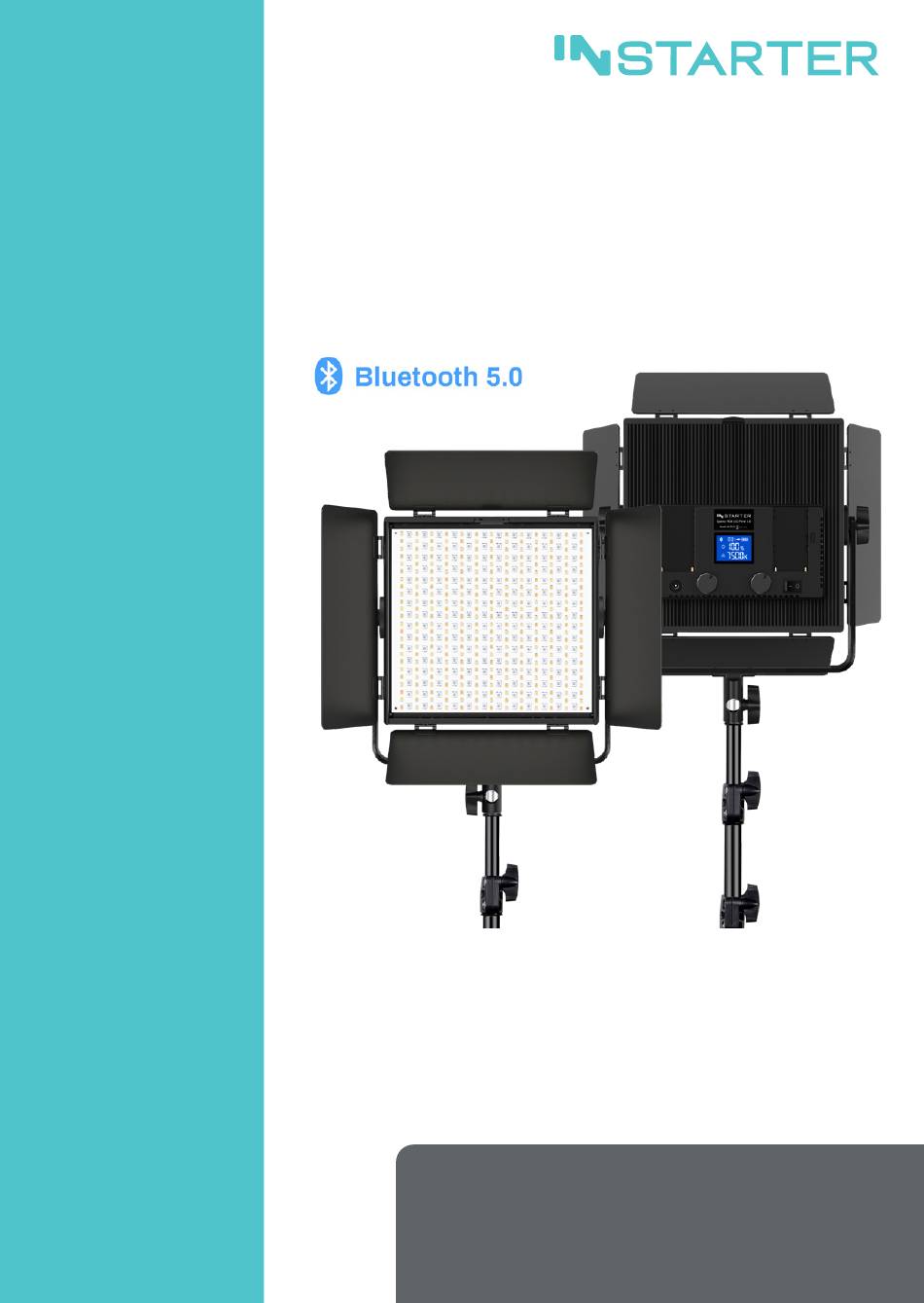

  • Page 1 DEUTSCH ENGLISH Be INfluencer. Be INstarter. Spectar RGB LED Panel 5.0 Gebrauchsanleitung Instruction Manual...

  • Page 2: Table Of Contents

    Gebrauchsanleitung Inhaltsverzeichnis Hinweise zum Verständnis dieser Gebrauchsanleitung ........... 5 Kennzeichnungen und Symbole an der Leuchte / am Zubehör ........... 5 Kennzeichnungen in dieser Gebrauchsanleitung ..............5 Bestimmungsgemäße Verwendung.................. 6 Wichtige Sicherheitshinweise ................... 6 Leuchte auspacken und prüfen ..................9 Übersicht über die Bestandteile ..................11 Inbetriebnahme.........................
  • Page 3 Instruction Manual Table of content Notes on understanding these operating instructions ............ 24 Markings and symbols on the luminaire / accessories ............24 Markings in this user manual ....................24 Intended use ........................25 Important safety instructions.................... 25 Unpack and inspect the luminaire ..................28 Overview of components ....................
  • Page 4 Wir danken Dir für Dein Vertrauen und wünschen Dir viel Freude und Erfolg mit Deiner neuen Leuchte. Die Spectar RGB LED Panel 5.0 ist eine LED-RGB-Flächenleuchte zum Aus- leuchten von Foto- und Video-Sets. Sie eignet sich perfekt für die Arbeit im Studio, sprich für People- und Produktfotografie, Interviewsituationen, You...

  • Page 5: Hinweise Zum Verständnis Dieser Gebrauchsanleitung

    Hinweise zum Verständnis dieser Gebrauchsanleitung 1.1 Kennzeichnungen und Symbole an der Leuchte / am Zubehör Dieses Zeichen bedeutet, dass Deine Leuchte die Sicherheitsanfor- derungen aller geltenden EU-Richtlinien erfüllt. Umweltschonende Entsorgung Elektrische und elektronische Geräte sowie Batterien oder Akkus dürfen nicht mit dem allgemeinen Hausmüll zusammen entsorgt werden.

  • Page 6: Bestimmungsgemäße Verwendung

    Leuchte aufmerksam. Gibt Dir nützliche oder hilfreiche Tipps. Bestimmungsgemäße Verwendung Die Instarter Spectar RGB LED Panel 5.0 Flächenleuchte ist ein leistungs- starkes LED-Dauerlicht für die Anwendung bei Foto- und Videoaufnahmen. Sie ist individuell einstellbar und kann mit Netzstrom sowie mit NP-F-Akkus (nicht enthalten) betrieben werden.
  • Page 7 WARNUNG Stromschlaggefahr und Brandgefahr durch Kurzschluss Ein Kurzschluss kann u. a. durch defekte Kabel, Feuchtigkeit oder Nässe verursacht werden. Bei einem Kurzschluss kann die Isolierung oder der Leitungsdraht schmelzen. Dadurch kann es zu einem Brand oder Strom- schlag kommen. ■ Verwende für die Leuchte nur die mitgelieferten Originalkabel. ■...
  • Page 8 ■ Beachte, dass die Leuchte auch dann noch mit der Stromversorgung verbunden ist, wenn sie ausgeschaltet ist. Erst wenn Du die Leuchte von der Stromversorgung trennst, indem Du den Netzstecker ziehst und die Akkus abnimmst, ist sie wirklich spannungsfrei. ■ Schalte die Leuchte vor allen Montage-, Demontage- und Instand- haltungsarbeiten aus und unterbrich die Stromversorgung, indem Du den Netzstecker ziehst oder die Akkus abnimmst.

  • Page 9: Leuchte Auspacken Und Prüfen

    ■ Trenne das Ladegerät vom Stromnetz, sobald der Ladevorgang beendet ist. Leuchte auspacken und prüfen Packe alle Teile vorsichtig aus. Prüfe, ob der Lieferumfang vollständig vorhanden ist: ■ 1× Leuchte Instarter Spectar RGB LED Panel 5.0 ■ 1× Diffusor ■ 1× Netzteil ■ 1× Tasche ■ 1× Sicherheitshinweise Prüfe, ob die Leuchte und das Zubehör unbeschädigt sind.
  • Page 10 14 15...

  • Page 11: Übersicht Über Die Bestandteile

    Übersicht über die Bestandteile Halterung für Diffusor Diffusor Abschirmklappen (4×) Halterung (für 5/8“ Spigot) mit Fixierschraube Buchse für Netzstromversorgung Drehknopf für Helligkeit Drehknopf für Farbtemperatur, Farbe, Farbsättigung und Effekte Ein/Aus-Schalter U-Halterung Display Akkudock (für 2× NP-F-Akkus) Halteschraube (2×) Seitliche Lüftungsschlitze Bluetooth aktiviert / verbunden Effektbetrieb / Gewählter Effekt (hier Effekt 01) Anzeige Netzstromversorgung...

  • Page 12: Inbetriebnahme

    Inbetriebnahme WARNUNG Gefahr durch unsachgemäße Benutzung bzw. Handhabung ■ Beachte bei allen Tätigkeiten die Sicherheitshinweise in den jeweiligen Abschnitten. 6.1 Leuchte auf einem Stativ montieren Benutze die Leuchte stets auf einem handelsüblichen Lampenstativ mit 5/8“ Spigot (Zapfen). Stelle das Stativ ordnungsgemäß auf (siehe dessen Gebrauchsanlei- tung).

  • Page 13: Stromversorgung Per Akku

    6.3 Stromversorgung per Akku WARNUNG Explosions- bzw. Verletzungsgefahr durch unsachgemäß verwendete Akkus Akkus können auslaufen oder explodieren, wenn sie unsachgemäß gehandhabt werden. ■ Nur Akkus verwenden, die in dieser Gebrauchsanleitung genannt werden, siehe Technische Daten. ■ Akkus nicht ins Feuer legen oder direkter Hitze aussetzen. ■...

  • Page 14: Stromversorgung Trennen

    ■ Betreibe die Leuchte immer mit zwei Akkus gleicher Kapazität und ähnlichem Ladezustand. ■ Wechsle immer beide Akkus gleichzeitig. ■ Wenn Du die Leuchte mit Netzstrom betreibst, entnimm sicherheits- halber die Akkus. Die Akkus werden in der Leuchte nicht geladen und könnten sich stark erhitzen oder beschädigt werden.

  • Page 15: Leuchte Drehen Bzw. Schwenken

    Du bedienst die Leuchte entweder manuell über die 2 Drehknöpfe (6+7) und das Display (10) auf der Rückseite oder über Dein Smartphone per Instarter Spectar LED App (iOS oder Android) und Bluetooth. Die Leuchte muss für den Betrieb auf einem handelsüblichen Lampenstativ mit 5/8 Zoll Spigot (Zapfen) montiert sein.

  • Page 16: Abschirmklappen Einstellen

    7.3 Abschirmklappen einstellen Die Leuchte wird mit vormontierten Abschirmklappen (3) geliefert. Klappe die Abschirmklappen (3) nacheinander auf und stelle sie wie gewünscht ein. Klappe die Abschirmklappen beim Transport oder zum Aufbewahren zu, so dass die Leuchtmittel geschützt sind und nichts absteht. 7.4 Demontage / Montage des Diffusors Die Leuchte wird mit vormontiertem Diffusor (2) geliefert.

  • Page 17: Helligkeit / Dimmer An Der Leuchte Einstellen

    Schiebe den Diffusor (2) von oben in die Halteschienen des Gehäuses. → Achte auf die Ausrichtung! Schließe die Halterung (1) wieder. 7.5 Helligkeit / Dimmer an der Leuchte einstellen Schalte die Leuchte gemäß Kapitel 6 ein. Drehe den Drehknopf (6) nach rechts bzw. links, bis die gewünschte Helligkeit erreicht ist.

  • Page 18: Steuerung Der Leuchte Per Bluetooth Und App

    Zum Beenden der gewählten Funktion drücke kurz den Funktions-Dreh- knopf (7). 7.7 Steuerung der Leuchte per Bluetooth und App Die Steuerung der Leuchte per Bluetooth und Instarter Spectar LED App kannst Du der selbsterklärenden App entnehmen. Leuchte transportieren oder lagern Schalte die Leuchte aus.

  • Page 19: Reinigen

    Öffne die Fixierschraube der Halterung (4) und hebe die Leuchte vom Stativ. Verstaue die Leuchte und das Zubehör in der Transporttasche und ggf. der Artikelverpackung. HINWEIS - Lagere die Leuchte stets trocken und staubfrei. Reinigen HINWEIS - Reinige die Bauteile ausschließlich so, wie in der nachfolgen- den Tabelle angegeben.

  • Page 20: Technische Daten

    Schalte die Leuchte erscheint im aus. Display Warte, bis sich die Leuchte abgekühlt hat und schalte sie dann wieder ein. 11. Technische Daten Instarter Spectar RGB LED Panel 5.0 Artikelnummer 23117 Flächenleuchte Material Aluminium Leuchtmittel Plug-in LED mit 208 Einheiten Max. Leistung 60 W Max.
  • Page 21 Ja, 4×, abnehmbar Halterung 5/8 Zoll Spigot-Fassung, horizontal und vertikal nutzbar, drehbar Bluetooth + App Instarter Spectar LED App (iOS oder Android) Betriebsbedingungen -10° C bis +50° C Lagerbedingungen Trocken und staubfrei in der Originalverpackung oder Tasche bei -20° C bis + 50° C Gewicht 1.640 g...

  • Page 22: Entsorgung Und Umweltschutz

    12.1 Entsorgungshinweis Bitte entsorge die Verpackung und diesen Artikel nach seiner Lebensdauer entsprechend der in Deinem Land geltenden Gesetze. 12.2 Verweis auf die CE-Konformitätserklärung Die CE-Konformitätserklärung kannst Du unter info@instarter.de anfragen. WALSER GmbH & Co. KG Senefelderstraße 23 86368 Gersthofen info@instarter.de...
  • Page 23 Thank you for placing your trust in us, and we wish you much joy and suc- cess with your new luminaire. The Spectar RGB LED Panel 5.0 is an LED RGB area light, used for illuminat- ing photo and video sets. It is perfectly suited for work in studios, i.e. for people and product photography, interview situations, You Tube recordings or streaming.

  • Page 24: Notes On Understanding These Operating Instructions

    Notes on understanding these operating instructions 1.1 Markings and symbols on the luminaire / accessories This mark means that your luminaire is compliant with all applicable EU directives’ safety requirements. Environmentally-friendly disposal Electrical and electronic equipment, batteries or rechargeable batteries must not be disposed of with general household waste. The consumer is legally obliged to return electrical and electronic equipment as well as batteries or rechargeable batteries to publicly- established collection points or to the point of sale as soon as the...

  • Page 25: Intended Use

    Gives you useful or helpful tips. Intended use The Instarter Spectar RGB LED Panel 5.0 area light is a powerful LED continuous light for use in photo and video shoots. It can be adjusted individually and can be operated both with mains power and NP-F rechargeable batteries (not included).
  • Page 26 WARNING Electric shock hazard and fire hazard, caused by a short circuit Among other things, a short circuit can be caused by defective cables, moisture or wetness. In the event of a short circuit, the insulation or the cable wire may melt. This can cause a fire or electric shock. ■...
  • Page 27 ■ Note that the luminaire is still connected to the power supply when it is switched off. Only when you disconnect the luminaire from the power supply by pulling out the mains plug and removing the batteries is it really voltage-free. ■...

  • Page 28: Unpack And Inspect The Luminaire

    Unpack and inspect the luminaire Carefully unpack all parts. Check whether the scope of delivery is complete: ■ 1× luminaire Instarter Spectar RGB LED Panel 5.0 ■ 1× diffuser ■ 1× power supply unit ■ 1× bag ■ 1× safety instructions Check that the luminaire and accessories are undamaged.
  • Page 29 14 15...

  • Page 30: Overview Of Components

    Overview of components Holder for diffuser Diffuser Shielding covers (4×) Bracket (for 5/8" spigot) with fixing screw Socket for mains power supply Rotating knob for brightness Rotating knob for colour temperature, colour, colour saturation and effects On/off switch U-bracket Display Battery dock (for 2×...

  • Page 31: Commissioning

    Commissioning WARNING Danger, due to incorrect use or handling. ■ Observe the safety instructions in the respective sections for all activities. 6.1 Mounting the luminaire on a tripod Always use the luminaire on a standard lamp tripod with a 5/8" spigot. Set up the tripod properly (see the instructions for use).
  • Page 32 6.3 Power supply via rechargeable battery WARNING Risk of explosion or injury due to improperly used batteries. Batteries can leak or explode if handled improperly. ■ Only use rechargeable batteries that are specified in these instructions for use, see technical data. ■...

  • Page 33: Disconnecting The Power Supply

    ■ Always operate the luminaire with two batteries of the same capacity and similar state of charge. ■ Always change both batteries at the same time. ■ If you operate the luminaire with mains power, remove the batteries to be on the safe side. The batteries are not charged in the luminaire and could become very hot or damaged.

  • Page 34: Rotate Or Swivel Luminaire

    You can operate the luminaire either manually via the 2 rotary knobs (6+7) and the display (10) on the back or via your smartphone using the Instarter Spectar LED App (iOS or Android) and Bluetooth.

  • Page 35: Adjusting The Screening Covers

    7.3 Adjusting the screening covers The luminaire is delivered with pre-mounted screening covers (3). Flap open the screening covers (3) one after the other and adjust them as desired. Close the screening covers during transport or storage so that the lamps are protected and nothing sticks out.

  • Page 36: Setting The Brightness / Dimmer On The Luminaire

    Slide the diffuser (2) from above into the retaining rails of the housing. → Pay attention to the alignment! Close the holder (1) again. 7.5 Setting the brightness / dimmer on the luminaire Switch on the luminaire as described in the chapter 6 . Turn the rotary knob (6) to the right or left until the desired brightness is reached.

  • Page 37: Controlling The Luminaire Via Bluetooth And App

    To end the selected function, briefly press the function rotary knob (7). 7.7 Controlling the luminaire via Bluetooth and app You can find out how to control the luminaire via Bluetooth and the Instarter Spectar LED app in the self-explanatory app.

  • Page 38: Cleaning

    Open the fixing screw of the holder (4) and lift the luminaire off the tripod. Store the luminaire and the accessories in the transport bag and, if necessary, in the article packaging. NOTE - Always store the luminaire in a dry and dust-free place. Cleaning NOTE - Only clean the components as indicated in the table below.

  • Page 39: Technical Data

    Appears in the overheated luminaire. display Wait until the luminaire has cooled down and then switch it on again. 11. Technical data Instarter Spectar RGB LED Panel 5.0 Article number 23117 Type Surface luminaire Material Aluminium Lamps Plug-in LED with 208 units Max.
  • Page 40 Yes, 4×, removable Bracket 5/8 inch spigot mount, can be used horizontally and vertically, rotatable Bluetooth + App Instarter Spectar LED App (iOS or Android) Operating conditions -10° C to +50° C Storage conditions Dry and dust-free in the original packaging or bag at -20°...

  • Page 41: Disposal And Environmental Protection

    Please dispose of the packaging and this product at the end of its life in accordance with the laws in force in your country. 12.2 Reference to the CE Declaration of Conformity You can request the CE Declaration of Conformity at info@instarter.de. WALSER GmbH & Co. KG Senefelderstraße 23 86368 Gersthofen info@instarter.de...
  • Page 42 WALSER GmbH & Co. KG Senefelderstraße 23 86368 Gersthofen Germany info@instarter.de www.instarter.de Made in China Fabricado en China Fabbricato in Cina...
