Pegasus 873-9004 Use And Care Manual

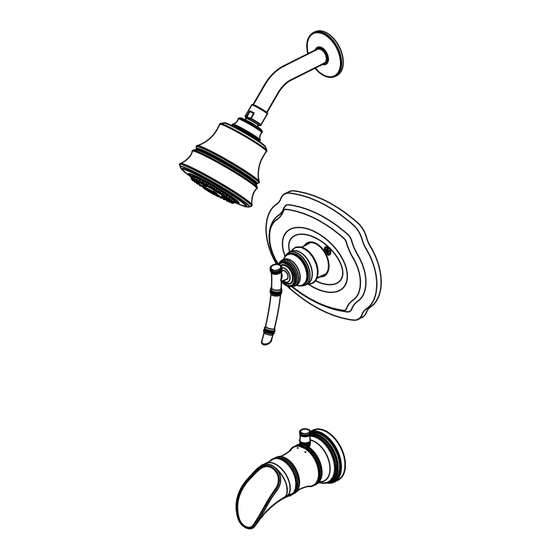

Single-handle tub and shower faucet
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Model #873-9004
873-9096
873W-9004
873W-9096H
USE AND CARE GUIDE
SINGLE-HANDLE TUB AND SHOWER FAUCET
Questions, problems, missing parts? Before returning to the store,
call Pegasus Customer Service
8 a.m. - 6 p.m., EST, Monday - Friday
1-877-580-5682
WWW.HOMEDEPOT.COM/PEGASUS
THANK YOU
We appreciate the trust and con dence you have placed in Pegasus through the purchase of this tub and
shower faucet. We strive to continually create quality products designed to enhance your home. Visit us online
to see our full line of products available for your home improvement needs. Thank you for choosing Pegasus!

Advertisement

Table of Contents
loading

Related Manuals for Pegasus 873-9004

Summary of Contents for Pegasus 873-9004

  • Page 1 WWW.HOMEDEPOT.COM/PEGASUS THANK YOU We appreciate the trust and con dence you have placed in Pegasus through the purchase of this tub and shower faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs. Thank you for choosing Pegasus!

  • Page 2: Table Of Contents

    Pegasus products are manufactured with superior quality standards and workmanship and are backed by our limited lifetime warranty. Pegasus products are warranted to the original consumer purchaser to be free of defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective.

  • Page 3: Pre-Installation

    Safety Adjustable Phillips goggles wrench screwdriver Measuring Flat blade Pipe tape screwdriver wrench Strap Thermometer Thread wrench sealant tape HARDWARE INCLUDED NOTE: Hardware not shown to actual size. Part Description Quantity Escutcheon screw WWW.HOMEDEPOT.COM/PEGASUS Please contact 1-877-580-5682 for further assistance.

  • Page 4: Package Contents

    Pre-Installation (continued) PACKAGE CONTENTS Part Description Quantity Part Description Quantity Set screw Shower ange Shower arm Plug Shower head Tub spout Valve body Screw Plaster guard Escutcheon Handle...

  • Page 5: Installation

    1 1/4 in. Diameter 30 in. Shower Only 48 in. Tub & Shower 6 in. Diameter 48 in. Shower Only 8 in. Min. 30 in. Tub & Shower 1 1/4 in. Diamter WWW.HOMEDEPOT.COM/PEGASUS Please contact 1-877-580-5682 for further assistance.
  • Page 6 Installation (continued) Installing the supply Flushing the water outlets and checking for leaks connections □ Place the handle (F) on the valve body (D) NOTE: Be sure to position the body (D) correctly in the inverter and turn the handle (F) to the full on wall, with the markings "UP"...
  • Page 7 9/16 in. from the nished wall) to the lower pipe elbow (2, not included). Tighten the elbow and tub spout outlet pipe connections with a strap wrench. 5/16 in. to 9/16 in. Wall WWW.HOMEDEPOT.COM/PEGASUS Please contact 1-877-580-5682 for further assistance.
  • Page 8 Installation (continued) Installing the tub spout Removing the plastic cap □ □ Before installing the escutcheon (E), remove the Wrap thread sealant tape around the pipe plastic cap from the valve body (D) by twisting threads of the tub spout (I) outlet in a the cap in a clockwise direction.
  • Page 9 Hold the knob (1) until the water ows continiously from the shower arm (B). Check for leaks. □ Shut off the water at the faucet and supply lines. Remove the handle (F). SHOWER WWW.HOMEDEPOT.COM/PEGASUS Please contact 1-877-580-5682 for further assistance.

  • Page 10: Adjusting The Temperature

    Installation (continued) Installing the shower head □ Attach the shower head (C) to the shower arm (B). Carefully tighten the shower head (C) with a clean strap wrench. Adjusting the temperature Removing the handle, escutcheon, and inverter □ Unscrew the set screw (G) from the handle (F), and then remove the handle (F) from the valve body (D).
  • Page 11 Slowly turn the valve stem (2) counterclockwise to adjust the desired maximum water temperature. Recheck the temperature □ A water temperature for a comfortable bath or shower is typically between 90°F-100°F. Rotate stem clockwise to turn off. Thermometer WWW.HOMEDEPOT.COM/PEGASUS Please contact 1-877-580-5682 for further assistance.
  • Page 12 Adjusting the temperature Reinstall the red limit stop ring □ Reinstall the red limit stop ring (1) and readjust the teeth engagement position so that the stem can not move beyond the adjusted point. Reinstalling the handle, escutcheon, and inverter □...

  • Page 13: Care And Cleaning

    RP38006* (873-90XX) 2.0 gpm shower head RP38165* Escutcheon screw RP50066* (873W-90XX) Handle RP13044* O-ring RP60101 Set screw RP50002 Cartridge RP20006 Plug RP70365 O-ring RP60091 Spout RP33009* Bonnet RP70437 Hex wrench RP70221 Sleeve RP80297* WWW.HOMEDEPOT.COM/PEGASUS Please contact 1-877-580-5682 for further assistance.
  • Page 14 Questions, problems, missing parts? Before returning to the store, call Pegasus Customer Service 8 a.m. - 6 p.m., EST, Monday - Friday 1-877-580-5682 WWW.HOMEDEPOT.COM/PEGASUS Retain this manual for future use.
  • Page 15 WWW.HOMEDEPOT.COM/PEGASUS GRACIAS Apreciamos la con anza que has depositado en Pegasus al comprar este grifo para bañera y ducha. Nos esforzamos por crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet para ver nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por elegir a Pegasus!

  • Page 16: Información De Seguridad

    Garantía GARANTÍA LIMITADA DE POR VIDA Los productos de Pegasus están fabricados con normas y mano de obra de calidad superior y están respaldados por nuestra garantía de por vida limitada. Pegasus garantiza al comprador consumidor original que sus productos no presentan defectos materiales o de fabricación.

  • Page 17: Pre-Instalación

    Cinta de plano tubería medir Llave de Termómetro Cinta selladora correa para roscas HERRAJES INCLUIDOS NOTA: No se muestra el tamaño real de los herrajes. Pieza Descripción Cantidad Tornillo de la placa protectora WWW.HOMEDEPOT.COM/PEGASUS Para obtener asistencia, llama al 1-877-580-5682.

  • Page 18: Contenido Del Paquete

    Pre-instalación (continuación) CONTENIDO DEL PAQUETE Pieza Descripción Cantidad Pieza Descripción Cantidad Brida de la ducha Tornillo de jación Brazo de la ducha Tapón Caño de la bañera Cabezal de la ducha Tornillo Cuerpo de la válvula Protector de yeso Placa protectora Llave...

  • Page 19: Instalación

    3.2 cm de diámetro 76.2 cm Ducha solamente 1.22 m Bañera y ducha 15.2 cm de diámetro 1.22 m Ducha solamente 20.3 cm mín. 76.2 cm Bañera y ducha 3.2 cm de diámetro WWW.HOMEDEPOT.COM/PEGASUS Para obtener asistencia, llama al 1-877-580-5682.
  • Page 20 Instalación (continuación) Cómo instalar las conexiones Cómo purgar las salidas de de suministro agua y chequear que no haya fugas NOTE: Asegúrate de colocar el cuerpo (D) en la posición correcta en la pared, con la marca "UP" hacia arriba. Las □...
  • Page 21 (2, no incluido). Aprieta los codos y las conexiones de la tubería de salida del caño de la bañera con una llave de correa. 7.94 cm a 14.29cm Pared WWW.HOMEDEPOT.COM/PEGASUS Para obtener asistencia, llama al 1-877-580-5682.
  • Page 22 Instalación (continuación) Cómo instalar el caño de la Cómo quitar la tapa de plástico bañera □ □ Antes de instalar una placa decorativa (E), retira Coloca cinta selladora para roscas alrededor la tapa de plástico del protector de yeso con de las roscas de la tubería de salida del caño giros de izquierda a derecha.
  • Page 23 (B). Veri ca que no haya fugas. □ Cierra la llave de agua en el grifo y las líneas de suministro. Quita la llave (F). HACIA ARRIBA PARA LA DUCHA WWW.HOMEDEPOT.COM/PEGASUS Para obtener asistencia, llama al 1-877-580-5682.

  • Page 24: Cómo Ajustar La Temperatura

    Instalación (continuación) Cómo instalar el cabezal de la ducha □ Fija el cabezal de la ducha (C) en el brazo de la ducha (B). Aprieta con cuidado el cabezal de la ducha (C) con una llave de correa limpia. Cómo ajustar la temperatura Cómo quitar la llave, la placa protectora y el invertidor □...
  • Page 25 Vuelve a probar la temperatura □ La temperatura del agua para un baño o ducha agradable está comúnmente entre 90°F-100°F. Rota el vástago en sentido de las manecillas del reloj para apagarla. Termómetro WWW.HOMEDEPOT.COM/PEGASUS Para obtener asistencia, llama al 1-877-580-5682.
  • Page 26 Cómo ajustar la temperatura Vuelve a instalar el aro del tope de límite rojo □ Vuelve a instalar el aro del tope de límite rojo (1) y vuelve a ajustar la posición de enganche de los dientes de modo que el vástago no pueda moverse más allá...

  • Page 27: Mantenimiento Y Limpieza

    Cabezal de ducha RP38165* (873W-90XX) de 2.0 gpm Llave RP13044* Aro tórico RP60101 Tornillo de jación RP50002 Cartucho RP20006 Tapón RP70365 Caño RP33009* Aro tórico RP60091 Llave hexagonal RP70221 Bonete RP70437 Funda RP80297* WWW.HOMEDEPOT.COM/PEGASUS Para obtener asistencia, llama al 1-877-580-5682.
  • Page 28 ¿Problemas, preguntas o piezas faltantes? Antes de regresar a la tienda, llama a servicio al cliente de Pegasus de lunes a viernes de 8 a.m. a 6 p.m., hora estándar del este 1-877-580-5682 WWW.HOMEDEPOT.COM/PEGASUS Conserva este manual para uso futuro.
  • Page 29 MERCI Nous vous remercions d’avoir fait con ance à Pegasus en achetant ce robinet de baignoire et de douche. Nous nous efforçons en permanence de créer des produits de qualité conçus pour perfectionner votre maison. Vous pouvez visiter notre site en ligne...

  • Page 30: Consignes De Sécurité

    Les produits Pegasus sont fabriqués selon des normes de qualité et une exécution supérieures et sont couverts par notre garantie à vie limitée. Les produits Pegasus sont garantis à l'acheteur original être exempts de vices de matériaux ou de fabrication. Nous remplacerons GRATUITEMENT tout produit ou pièce qui s’avèrera être défectueux.

  • Page 31: Pré-Installation

    Clé à Thermomètre Ruban sangle d’étanchéité pour joints letés QUNINCAILLERIE FOURNIE REMARQUE : Les pièces de quincaillerie ne sont pas illustrées à la grandeur nature. Pièce Description Quantité Vis à rosace WWW.HOMEDEPOT.COM/PEGASUS Veuillez composer le 1-877-580-5682 pour une assistance supplémentaire.

  • Page 32: Contenu De L'emballage

    Pré-installation (suite) CONTENU DE L'EMBALLAGE Pièce Description Quantité Pièce Description Quantité Bride de douche Vis de pression Bras de douche Bouchon Bec de baignoire Pomme de douche Corps du robinet Renfort de plâtre Rosace Manette...

  • Page 33: Installation

    121,92 cm (48 po) Diamètre 15,24 cm (6 po) Douche seulement 121,92 cm (48 po) Min. 20,32 cm (8 po) Baignoire et douche 76,20 cm (30 po) Diamètre 3,17 cm (1 ¼ po) WWW.HOMEDEPOT.COM/PEGASUS Veuillez composer le 1-877-580-5682 pour une assistance supplémentaire.
  • Page 34 Installation (suite) Installation des branchements Purge des tuyaux de sortie de l’alimentation en eau d’eau et recherche des fuites □ Placez la manette (F) sur l’inverseur du corps du REMARQUE : Assurez-vous de placer le corps du robinet (D) robinet (D) et tournez la manette (F) entièrement correctement dans le mur, avec les mentions «UP»...
  • Page 35 (2, non compris). Serrez les branchements de tuyau de sortie des coude et bec de baignoire à l’aide d’une clé à sangle propre. 7,94 cm à 14,29 cm [5/16 po à 9/16 po] WWW.HOMEDEPOT.COM/PEGASUS Veuillez composer le 1-877-580-5682 pour une assistance supplémentaire.
  • Page 36 Installation (suite) Retrait du capuchon en Installation du bec de baignoire plastique □ □ Avant d’installer la rosace (E), retirez le capuchon Enroulez le ruban d’étanchéité pour joints letés en plastique du corps du robinet (D) en tournant autour des letages de sortie du bec de le capuchon dans le sens des aiguilles d’une baignoire (I) dans le sens des aiguilles d’une montre.
  • Page 37 (B). Recherchez les fuites. □ Coupez l’eau au robinet et aux conduites d’alimentation en eau. Retirez la poignée (F). VERS LE HAUT POUR LA DOUCHE WWW.HOMEDEPOT.COM/PEGASUS Veuillez composer le 1-877-580-5682 pour une assistance supplémentaire.

  • Page 38: Réglage De La Température

    Installation (suite) Installation de la pomme de douche □ Connectez la pomme de douche (C) au bras de douche (B). Serrez soigneusement la pomme de douche (C) à l’aide d’une clé à sangle propre. Réglage de la température Retrait de la manette, de la rosace et de l’inverseur □...
  • Page 39 Une température d’eau typique pour un bain ou une douche confortable est entre 32 °C et 38 °C (90 °F et 100 °F). Tournez la tige dans le sens des aiguilles d’une montre pour fermer. Thermomètre WWW.HOMEDEPOT.COM/PEGASUS Veuillez composer le 1-877-580-5682 pour une assistance supplémentaire.
  • Page 40 Réglage de la température Ré-installation de la bague rouge d'arrêt du limiteur □ Installez à nouveau la bague rouge d'arrêt du limiteur (1) et ajustez à nouveau la position de l’engrenage pour que la tige ne puisse bouger au delà du point réglé. Ré-installation de la manette, la rosace et l’inverseur □...

  • Page 41: Entretien Et Nettoyage

    RP50066* 7,57 litres (2,0 gallons) RP38165* (873W-90XX) Manette RP13044* par minute Vis de pression RP50002 Joint torique RP60101 Bouchon RP70365 Cartouche RP20006 RP33009* Joint torique RP60091 Clé hexagonale RP70221 Chapeau RP70437 WWW.HOMEDEPOT.COM/PEGASUS Veuillez composer le 1-877-580-5682 pour une assistance supplémentaire.
  • Page 42 Questions, problèmes, pièces manquantes? Avant de retourner au magasin, appelez le service à la clientèle de Pegasus de 8h à 18h, HNE, du lundi au vendredi 1-877-580-5682 WWW.HOMEDEPOT.COM/PEGASUS Conservez ce manuel pour référence future.
