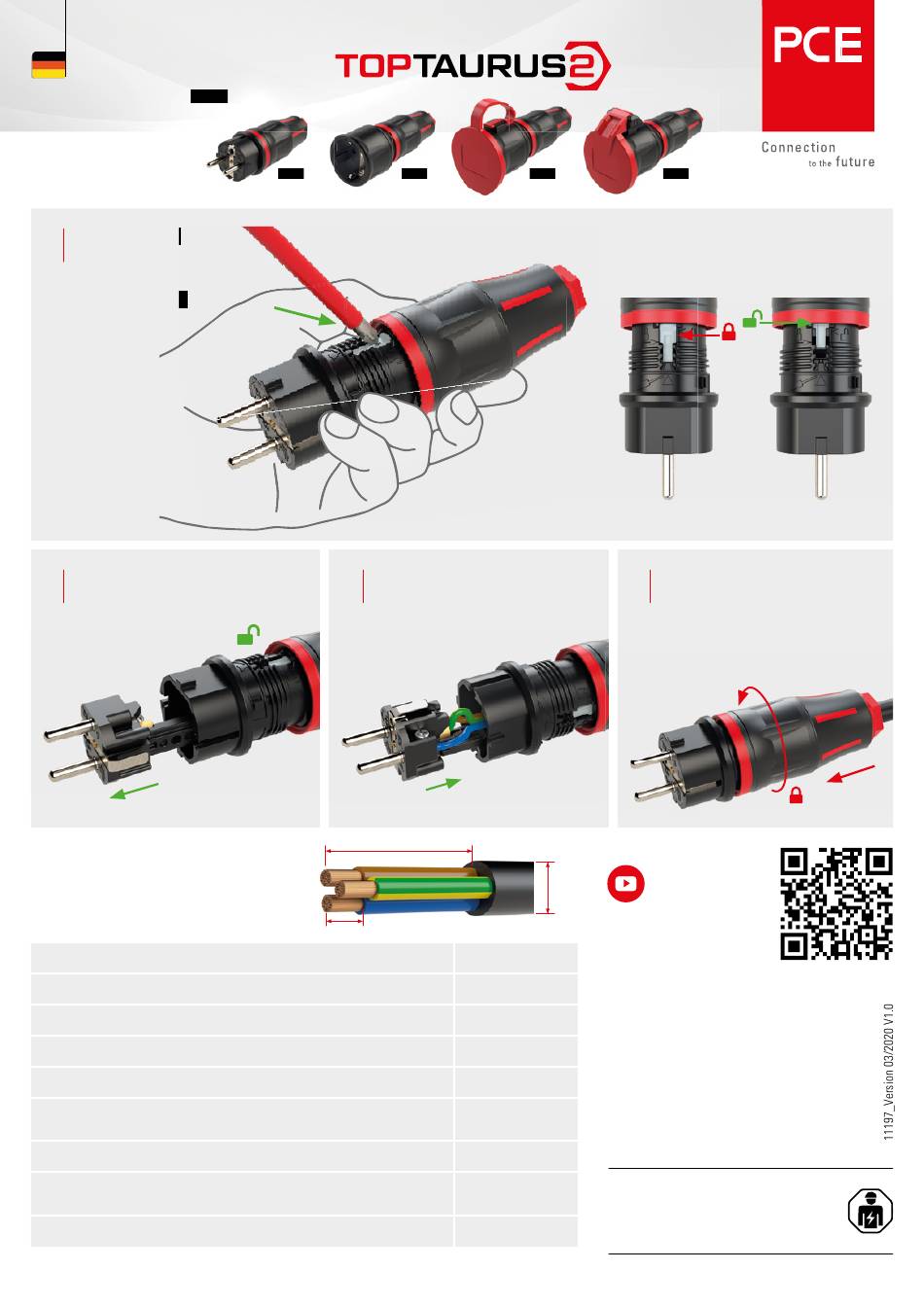

PCE Health and Fitness TOPTAURUS2 057 Series Assembly Instructions

Montageanleitung
Type 057.. / 247.. / 257.. Type 057.. / 247.. / 257..
1
In Pfeilrichtung In Pfeilrichtung
drücken und
schieben um
Kontaktträger zu Kontaktträger zu
entriegeln.
2
Kontaktträger herausziehen
Technische Daten:
Bemessungsspannung
Bemessungsstrom
Anschlussquerschnitt Stecker
Anschlussquerschnitt Kupplungen
Ø Kabeldurchmesser
(fl exible Leitungen Klasse 5)
a Abmantelungslänge
(Anschlussklemme Schutzleiter ist voreilend.
Ein Kürzen von L- und N-Leiter ist nicht notwendig.
b Abisolierlänge
(geeignete Aderendhülsen normgerecht montieren)
Drehmoment Kontaktschrauben
(Schraubendreher PH2 oder Schlitz 0,8x4,0 - 1,0x5,5 mm)
Drehmoment Gehäusehaube
nach Standards DIN VDE 0620-2-1, ÖVE/ÖNORM E8684-1, IEC 60884-1
IP54 IP54
3
Kabel einführen und
anschließen, Kontaktträger
wieder einsetzen
a
b
(Schlüsselweite SW 21mm)
IP20 IP20 IP54 IP54
Ø
250V AC
16A
0,75–2,5 mm²
1–2,5 mm²
6–14 mm
30 mm
7 mm
80 Ncm
400 Ncm
IP54 IP54
4
Gehäusehaube andrücken
und festschrauben
Der Kontaktträger wird wieder
verriegelt, gleichzeitig ist dadurch
die Zugentlastung und Dichtheit
gegeben.
Montageanleitung
https://www.pcelectric.at/videos
PC Electric GesmbH
Diesseits 145
4973 St. Martin im Innkreis
AUSTRIA
�� +43 7751 61220
�� office@pcelectric.at
www.pcelectric.at
Montage nur durch Elektrofachkraft
(EFK) oder elektrotechnisch unter-
wiesene Person (EuP).
www.manufacturer-safety.info
