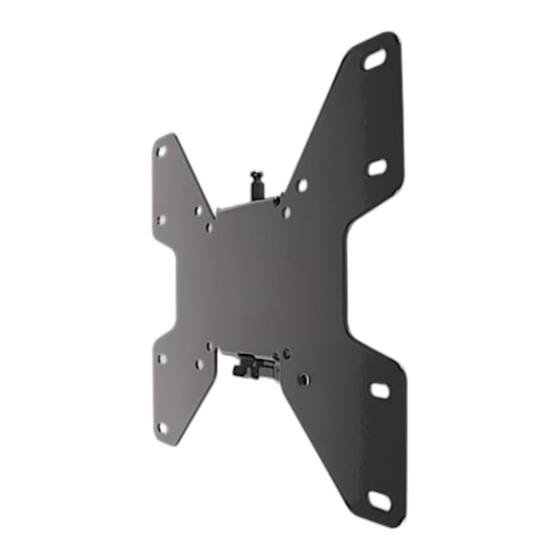

Crimson F37 Instruction Manual

Crimson F37 Instruction Manual

Flat wall mount for 13”-37” tv's / weight capacity: 80 lb

Advertisement

Quick Links

TM
F37
F37S
Flat Wall Mount
For 13"-37" TV's / Weight Capacity: 80 lb
www.crimsonav.com
support@crimsonav.com
Instruction Manual
Manual de Instrucciones
Manuel D'instructions
WAR NIN G!
!
!
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM IMPROPER
INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE BEGINNING.
Do not use this product for any purpose not explicitly specified by Crimson AV. Improper installation may
cause property damage or personal injury. If you do not understand these directions, or have doubts about
the safety of the installation, contact Crimson AV Customer Service or call a qualified contractor. Crimson AV is
not liable for damage or injury caused by incorrect mounting, assembly, or use.
The hardware provided with this product, is exclusively intended for installation on walls made of solid wood,
concrete, cinder block or solid wood columns with a maximum of 5/8" of drywall. For walls made of other
materials, for example hollow bricks, please consult your installer and/or specialist supplier.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
1
F37-0004

Advertisement

loading
Need help?

Need help?

Do you have a question about the F37 and is the answer not in the manual?

Questions and answers

Summary of Contents for Crimson F37

  • Page 1 If you do not understand these directions, or have doubts about the safety of the installation, contact Crimson AV Customer Service or call a qualified contractor. Crimson AV is not liable for damage or injury caused by incorrect mounting, assembly, or use.
  • Page 2 Crimson AV o llame a un operario cualificado. Crimson AV no es respon- sable de daños o lesiones causados por el montaje, ensamblaje o uso incorrectos.
  • Page 3: We Ig Ht C A Pa C I T Y

    3/8”. Hammer if necessary. Madera poco 4mm - 5/32”. Mampostería poco 10mm - 3/8”. 3/8” llave. Martillar si es necesario. Peu de bois de 4 mm - 5/32”. peu maçonnerie 10mm - 3/8”. 3/8” Clé à douille. Marteau si nécessaire. F37-0004...
  • Page 4 M4 x 12mm M5 x 12mm M6 x 12mm I (4) J (4) K (4) M8 x 20mm R (4) M4 x 20mm M5 x 30mm M6 x 30mm M6 x 20mm M (4) N (4) O (4) P (4) F37-0004...
  • Page 5 PA C KA GE C O NT E NT S Contenido del paquete Contenu de l’emballage #14 x 2.5” A (3) B (3) G (1) H (1) F37-0004...
  • Page 6: Install Instructions

    WO O D S TU D IN S TA LLAT I ON Using level draw a vertical line at stud center. Uso de nivel trace una línea vertical en el centro de postes de madera. Utiliser le niveau tracez une ligne verticale au centre du montant. F37-0004...
  • Page 7 Use wall plate (G) to mark hole location on center line. Use la placa de pared (G) para marcar la ubicación del agujero en la línea central. Utilisez la plaque murale (G) pour marquer l’emplacement trou dans l’axe. 1 a - 3 F37-0004...
  • Page 8 El uso de 4 mm - broca 5/32” hacer un 65mm - 2.5” agujero en materia de marcas. Utilisez 4mm - foret 5/32in faire un 65mm - 2.5” trou de sur les marque. 1a- 4 drill diameter drill depth 65mm / 2.5” 5/32” F37-0004...
  • Page 9 à 2000 psi et 8” x8 “x16” en blocs de béton qui rencontre la norme ASTM C-90 du cahier des charges. Ne percez pas dans les joints de mortier. Ne pas installer sur un mur ou cendre bloc de béton qui a une cloison sèche de type ou d’un autre finition. F37-0004...
  • Page 10 Use wall plate (G) to mark hole location on line. Use la placa de pared (G) para marcar la ubicación del agujero en la línea. Utilisez la plaque murale (G) pour marquer l’emplacement trou sur la ligne. 1b - 2 F37-0004...
  • Page 11 El uso de 10mm - broca 3/8” hacer un 65mm - 2.5” agujero en materia de marcas. Utilisez 10mm - foret 3/8” faire un 65mm - 2.5” trou de sur les marque. 1 b- 3 drill diameter drill depth 10mm 65mm / 2.5” 3/8” F37-0004...
  • Page 12 Fasten wall plate to wall using screw (A). Hand toold only. Fije la placa de pared a pared con el tornillo (A). Mano toold solamente. Fixer la plaque murale au mur avec la vis (A). Hand toold seulement. #14 x 2.5” A (3) F37-0004...
  • Page 13 (I-R) avec un tournevis. Utiliser des cales Si nécessaire, utilisez des rondelles (C) entre le Mont et la télévision si nécessaire. (non inclus) pour éliminer mou. 3 - 1 I - R D or E F37-0004...
  • Page 14 Use spacers (C) between mount and TV if needed. Use los espaciadores (C) entre el monte y la televisión, si es necesario. Utiliser des cales (C) entre le Mont et la télévision si nécessaire. 3 - 2 M -P D o r E F37-0004...
  • Page 15 Alinee la parte inferior de la placa de montaje con la placa de pared. Cuelgue TV y apretar el tornillo de sujeción. Aligner le bas du platine de fixation avec la plaque murale. Pendre TV, puis serrez la vis de fixation. F37-0004...
  • Page 16: Warranty

    Crimson AV LLC no se hace responsable de ningún tipo de daños causados por el uso de los productos Crimson AV LLC o por el uso inapropiado de dichos productos. Crimson AV LLC no es responsable de los daños incidentales o emergentes.
  • Page 17: Garantie

    Nous vous félicitons pour l’achat de ce produit Crimson! Vous venez d’acquérir un produit réalisé à partir de matériaux durables et d’une conception ingénieuse jusque dans les moindres détails. Crimson AV LLC est ainsi en mesure de garantir ses produ- its pendant 10 ans contre les défauts de matériaux et de fabrication.
  • Page 18 © 2010 Crimson AV LLC. All rights reserved. Crimson is a Crimson AV LLC brand. Crimson and Crimson AV Mounting Solutions logos are trademarks of Crimson AV LLC. Crimson AV LLC 1854 Elmdale Ave. Glenview, IL 60026 F37-0004...
