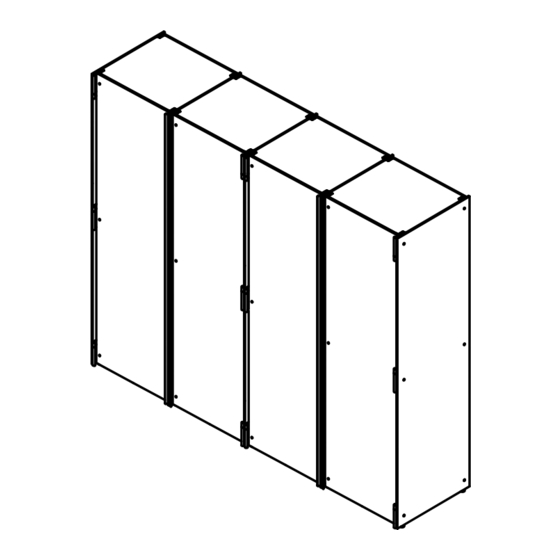

- Page 1 SCHRANK P100 GRUNDELEMENT Entwurf: MAGAZIN Ein MAGAZIN-Produkt – entwickelt und produziert von MAGAZIN.
- Page 2 LIEFERUMFANG SCOPE OF DELIVERY 1× RÜCKWAND 1× Abstand: 10 mm 1× 1× 1× TÜRBLATT 1× Abstand: 26 mm 1× SEITENWAND 1× Abstand: 43 mm 6× 3× 3× Abstand: 56 mm 2× 3× 1× 2× 3× 24× 3× 1× 1×...
- Page 3 MATERIAL MATERIAL VORBEREITUNG PREPARATION Gestell: Stahl, pulverbeschichtet; Platte: Biofaser Duplex (Herkunft: Europa) beidseitig weiß melaminharzbeschichtet oder natur, Bolzen: Kunststoff (POM) Draufsicht Top view Die Tür kann mit dem Anschlag Frame: steel, powder-coated, panel: Biofiber Duplex (origin: Europe) white melamin coated or auf der linken oder auf der rech- natural on both sides, bolts: plastic (POM) ten Seite angebracht werden.
- Page 4 MONTAGE ASSEMBLY MONTAGE ASSEMBLY Zunächst bei allen 4 Rohren die Die Rückwand mit dem rechten Stellfüße etwa 1 cm weit aus- „R“ und dem linken „L“ hinte- drehen. ren Pfosten verschrauben. Die First, unscrew the adjustable geschlitzten Seiten der Pfos- feet of all 4 tubes by about 1 ten weisen dabei nach innen.
- Page 5 Sind im Lieferumfang Anbauele- die Tür später geöffnet werden mente enthalten, sollten Sie hier soll bzw. auf welcher Seite der zur Anleitung „Schrank P100 Pfosten mit den Magneten „M“ – Anbauelement“ wechseln. montiert wird (siehe Skizze „Vor- Die rechte Seitenwand wird in bereitung“).
- Page 6 MONTAGE ASSEMBLY MONTAGE ASSEMBLY Setzen Sie nun die ersten vier Der Schrank sollte nun final Fachbodenträger ein, indem Sie positioniert werden. Die Konst- diese auf einer Seite des Pfos- ruktion mit einer Wasserwaage tens in die länglichen Ausspa- und unter Justierung der Stell- rungen bis zum Anstoß...
- Page 7 MONTAGE ASSEMBLY MONTAGE ASSEMBLY Die oberen Fachbodenträger und Die Scharniere für die Tür in die den Deckel einsetzen. entsprechenden Bohrungen des Auch alle weiteren Zusatzartikel vorderen Pfostens montieren. (Schubkästen, Garderoben- Dazu die Schrauben mit Unter- stangen, weitere Fachböden) legscheibe von innen durch die an den gewünschten Positionen Bohrungen im Pfosten ste- einsetzen.
- Page 8 MONTAGE ASSEMBLY MONTAGE ASSEMBLY Die Tür auf den Doppelbolzen Die beiden Einsteckbolzen in aufsetzen. Die Tür dabei unten die unteren Scharniere stecken. leicht zur Seite schwenken, Abschließend prüfen, ob die damit sie nicht auf den unteren Tür gleichmäßig schließt und beiden am Pfosten montierten von den Magneten geschlossen Angeln aufsetzt.
-
Page 9: Care Instructions
We recommend the wall mount UNIVERSAL (article number 35018). This can be inserted into the drillholes provided on the back of the cabinet. PFLEGEHINWEIS CARE INSTRUCTIONS Die Reinigung erfolgt mit einem Staubtuch. It is cleaned by using a duster. MAGAZIN Versandhandelsgesellschaft mbH Lautenschlagerstraße 16 70173 Stuttgart www.magazin.com info@magazin.com...
