finlandek RAAKA Notice Technique

NOTICE TECHNIQUE
Modèle déposé - Made in France
POUR LE MONTAGE, SUIVRE LE SCHEMA DANS L'ORDRE DE NUMEROTATION
F
PANNEAUX DE PARTICULES - Classe E1 - REVETUS DE PAPIER DECOR IMITATION
BOIS - A MONTER SOI-MEME
FOR AN EASY ASSEMBLAGE FALLOW THE SHEME WITH THE NUMBERING
GB
PARTICULE WOOD PANELS - Classe E1 - WRAPPED IN PAPER IMITATION WOOD
FINISH - D.I.Y. KIT TOUGHENED
164
78cm
30
50
2
14
15
15
13
17
X2
X2
21
Pour le nettoyage , utiliser exclusivement un chiffon
doux, sec, sans eau, et sans produit ménager.
32 RL001
33 VE015
x12 x 13
26 VF 420
31 AD004
x 48
x12
RAAKA

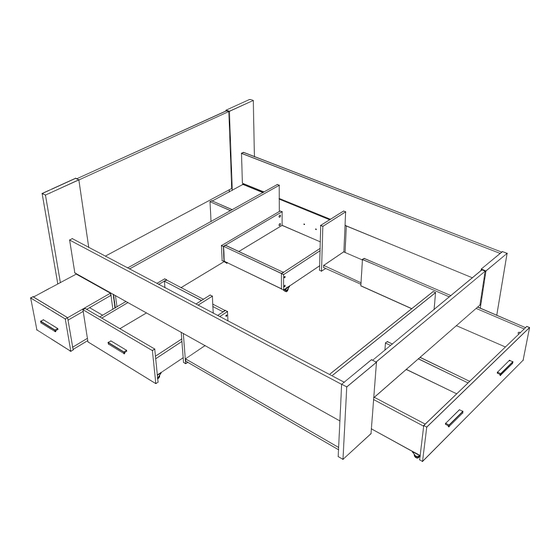

Lit 140 x 190cm
196
1
4
16
11
5
18
20
19
VE016
22 18
VE050
x8
x 4
27 PO004 28 AD010
x28
x6
45cm
98
144
3
6
12
10
10
7
21 PC043
19 VB100
x2 x 2
29 EX099 A 20
EQ245
x 61
x 2
REP CODE Nb Désignation
1 3410 DE 1 Tête de lit
2
3411 CG 1 Pieds haut gauche
3 3412 CD 1 Pieds haut droit
3417 SP 1 Séparation centrale
4
5 3416 BG 1 Bateau gauche
3418 BD 1 Bateau droit
6
3413 CG 1 Pieds bas gauche
7
8 3415 CD 1 Pieds bas droit
3414 DE 1 Bas de lit
9
10 3420 FN 2 Fond
3419 SG 1 Séparation Gauche
11
3421 SD 1 1 Séparation droite
12
3424 CG 2 Côté chevet
13
14 3427 RE 2 Raidisseur chevet
3426 DE 4 De/fond chevet
15
3428 CD 2 Côté chevet
16
2
3430 CT Côté gauche tiroir
17
3432 FT Fond petit tiroir
18 2
3431 CT 2 Côté droit tiroir
19
3433 DS 2 Dos petit tiroir
20
21 3429 FA 2 Façade petit tiroir
22 3435 CT 1 Côté gauche tiroir
3436 FT 1 Fond grand tiroir
23
3437 CT 1 Côté droit tiroir
24
25 3438 RE 1 Raidisseur central
26 3440 DS 1 Dos grand tiroir
3439 FA 1 Façade grand tiroir
27
8
9
23
25
26
22
OT010 24 PC 010
17
x 1 x16
vis agglo
30 VX098 36
x 45 x 28
Nomenclature
Long Larg Ep
1190 499 19
772 226 28
772 226 28
1404 315 16
1900 215 19
1900 215 19
443 226 28
443 226 28
994 215 19
1085 203 16
315 226 16
315 226 16
296 220 16
296 99 16
292 292 16
296 220 16
508 110 16
443 110 16
508 110 16
499 450 3
505 215 16
1090 185 16
951 185 16
1090 185 16
492 99 16
982 499 3
987 215 16
2H
24
27
23 CO010 25 VX050
x 8
x1
35 TR1802B1 34
EC0301B2
x 4
x 4
