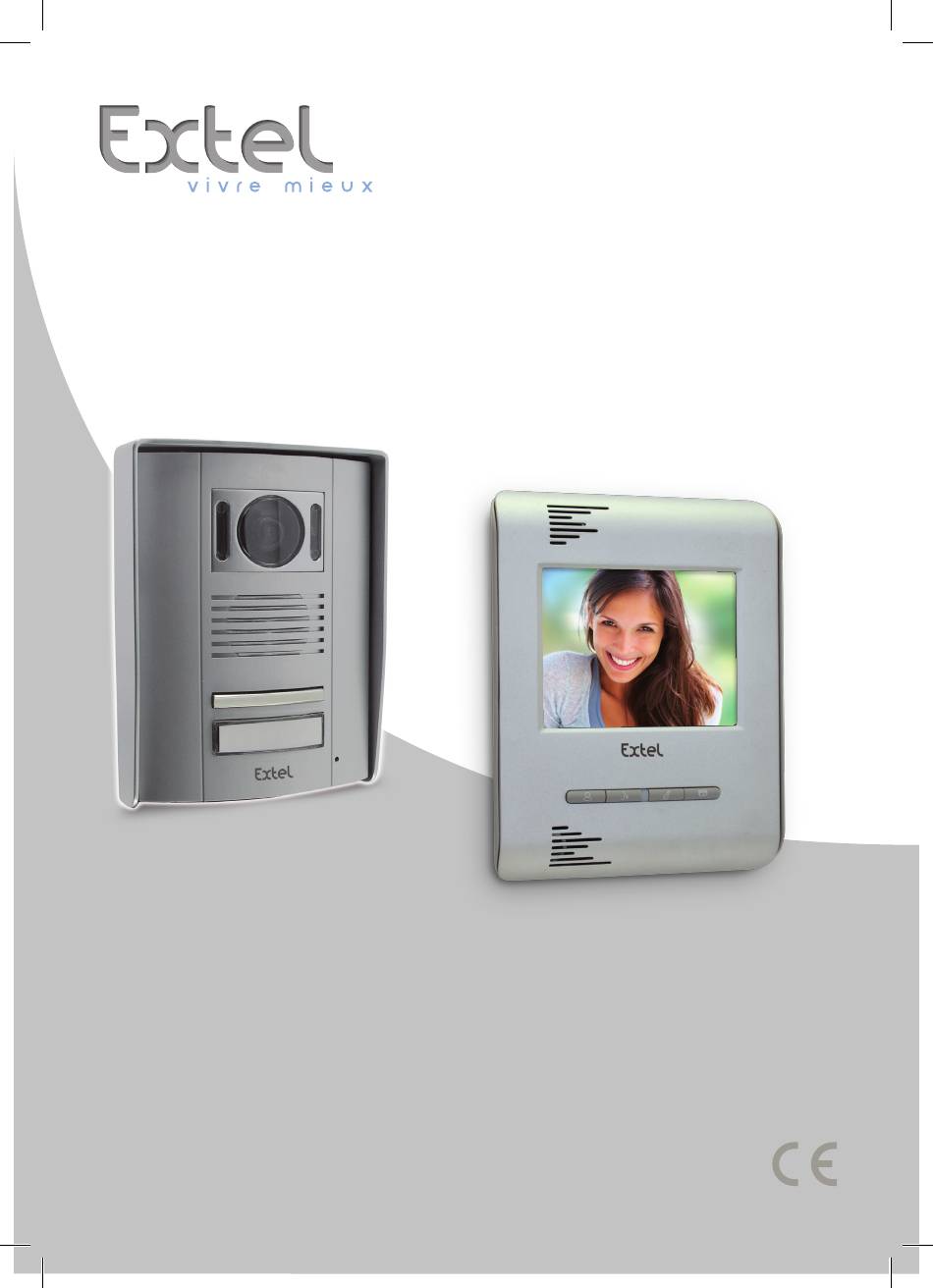

  • Page 1 LUKA Ed. 07 - 2014 V Type : JS-V440N2 Guide d’installation et d’utilisation Manuale d’installazione e uso Instrucciones de uso e instalación Guia de instalação e de utilização Installation and user guide Installatie en Gebruiksaanwijzing Installation und Bedienungsanleitung...
  • Page 2 Fig. 1 Fig. 2 Fig. 3 Fig. 4 1.60m CFI EXTEL LUKA - 07/2014...
  • Page 3 1 2 3 4 5 6 17 V 1 2 3 4 5 6 Fig. 7 MODULO Non fourni - Non fornito - No suministrado - Não incluídos - Not supplied - Niet bijgeleverd - Nicht mitgeliefert CFI EXTEL LUKA - 07/2014...
  • Page 4 MODE D’EMplOI ................p.4 a. Utilisation du visiophone b. Réglages du visiophone c. Réglage de la caméra CARACTÉRIsTIQUEs TECHNIQUEs .........p.5 a. Moniteur b. Alimentation c. Caméra OpTIONs ....................p.5 AssIsTANCE TECHNIQUE - GARANTIE .......p.5 MEsUREs DE sÉCURITÉ .............p.6 CFI EXTEL LUKA - 07/2014...
  • Page 5 1. Led IR pour une meilleure visibilité en pénombre (lumière non visible à l’oeil nu). 2. Objectif de la caméra C-MOS avec iris automatique orientable (à l’arrière de la caméra). 3. Haut parleur. 4. Bouton d’appel. CFI EXTEL LUKA - 07/2014...
  • Page 6 Bien respecter la polarité entre l’écran et la caméra extérieure (aucune polarité à respecter pour la commande des ouvre-portes). • Borne “1” de l’écran sur la borne “1” de la caméra. • Borne “2” de l’écran sur la borne “2” de la caméra. CFI EXTEL LUKA - 07/2014...
  • Page 7 Important : La gâche ou la serrure électrique que vous allez installer, devra impérativement être équipée d’une mémoire mécanique comme toutes les références EXTEL. Pour le câblage bien se référer à l’étiquette collée au dos de la caméra. c. Raccordement d’une motorisation de portail (fig.
  • Page 8 • Vérifier que le trou du micro de la platine ne nance de la platine de rue soit pas obstrué En cas de besoin, notre site technique est à votre disposition : www.cfi-extel.com HOTlINE : 0892-35-00-69 (0,337€ttc/min) Dernière version de la notice téléchargeable en couleur sur : www.cfi-extel.com...
  • Page 9 (la réparation) dans la documentation accompagnant l’appareil. Avertit l’utilisateur de la présence de « tensions dangereuses », non isolées à l’intérieure du boîtier du produit, d’une importance suffisante pour représenter un risque d’électrocution pour les personnes. CFI EXTEL LUKA - 07/2014...
  • Page 10 ..............p.4 a. Utilizzazione del videocitofono b. Regolazioni del videocitofono c. Regolazioni sulla telecamera CARATTERIsTICHE TECNICHE ........p.4 b. Monitor c. Alimentazione d. Pulsantiera esterna (telecamera) OpZIONI ....................p.5 AssIsTENZA TECNICA / GARANZIA ......p.5 DIspOsIZIONI DI sICUREZZA ........p.6 CFI EXTEL LUKA - 07/2014...
  • Page 11 (fig. 3) 1. Led IR per migliorare la visibilità quando c’è poca luce (luce non visibile a occhio nudo). 2. Obiettivo della telecamera C-MOS orientabile (parte posteriore della telecamera). 3. Altoparlante. 4. Pulsante di chiamata. CFI EXTEL LUKA - 07/2014...
  • Page 12 Rispettare la polarità tra lo schermo e la pulsantiera esterna (Invece nessuna polarità da rispettare per l’apriporta). • Morsetto “1” dello schermo col morsetto “1” della telecamera. • Morsetto “2” dello schermo col morsetto “2” della telecamera. CFI EXTEL LUKA - 07/2014...
  • Page 13 Importante: La bocchetta o la serratura elettrica da installare deve essere dotata di memoria meccanica (come tutti i prodotti EXTEL di tale tipologia). Per il cablaggio fare riferimento all’etichetta presente sul retro della tele- camera. c. Collegamento di una motorizzazione per cancello (fig.
  • Page 14 • Sensibilità: 0,5 Lux • Indice di protezione: IP44 • Dimensione con visiera (mm): 160 x 120 x 40 8. OpZIONI • Tutti gli incontri elettrici Extel • Tutte le serrature elettriche Extel • Tutte le motorizzazioni Extel • Alimentazione MODULO (cablaggio fig.7) 9.
  • Page 15 (la riparazione) nella documentazione che accompagna l’apparecchio. Avverte l’utente della presenza di “tensioni pericolose”, non isolate, all’interno della cassa del prodotto, di una gravità sufficiente a rappresentare un rischio di folgorazione per le persone. CFI EXTEL LUKA - 07/2014...
  • Page 16 Utilización del visiófono b. Ajustes del visiófono c. Ajustes en la cámara CARACTERÍsTICAs TÉCNICAs ..........p.5 a. Monitor b. Alimentación c. Pletina de calle (Cámara) OpCIONEs ....................p.5 AsIsTENCIA TÉCNICA/ GARANTÍA ........p.5 INsTRUCCIONEs DE sEGURIDAD ........p.6 CFI EXTEL LUKA - 07/2014...
  • Page 17 (fig. 3) 1. Led IR para uma melhor visibilidade na penumbra (Luz invisible a simple vista) 2. Objectivo da câmara C-MOS com íris automática orientável (nas costas da câmara). 3. Altifalante. 4. Botão de chamada. CFI EXTEL LUKA - 07/2014...
  • Page 18 • Borne “1” de la pantalla con el borne “1” de la cámara. • Borne “2” de la pantalla con el borne “2” de la cámara. Importante: • Per il collegamento, riferirsi all’etichetta fissata al didietro del monitore e della telecamera. CFI EXTEL LUKA - 07/2014...
  • Page 19 El cerradero o la cerradura eléctrica que piensa instalar, deberá imperativamente estar equi- pada de una memoria mecánica como todas las referencias EXTEL. Para el cableado consultar debidamente la etiqueta pegada en el dorso del monitor y en el dorso de la cámara.
  • Page 20 • Índice de protección : IP44 • Dimensión con visera (mm) : 160 x 120 x 40 8. OpCIONEs • Todos los cerraderos eléctricos Extel • Todos los cerrojos eléctricos Extel • Todas las motorizaciones Extel • Alimentación MODULO (cableado fig.7) 9.
  • Page 21 El tique de caja o la factura dan prueba de la fecha de compra. 10. INsTRUCCIONEs DE sEGURIDAD Los daños ocasionados por no respetar el manual de instrucciones conducirán a la anulación de la garantía. EXTEL no se responsabilizará de los daños que resulten de esta falta de conformidad.
  • Page 22 MODO DE UTIlIZAÇÃO .............p.3 a. Utilização do videofone b. Regulações do videofone c. Regulações do câmara CARACTERÍsTICAs TÉCNICAs ..........p.5 a. Monitor b. Alimentação c. Câmara OpÇÕEs ....................p.5 AssIsTÊNCIA TÉCNICA / GARANTIA ......p.5 INsTRUÇÕEs DE sEGURANÇA ..........p.6 CFI EXTEL LUKA - 07/2014...
  • Page 23 Placa de rua, câmara exterior (fig. 3) 1. Led IR para uma melhor visibilidade na penumbra (luz invisível a olho nu). 2. Objectivo da câmara C-MOS com íris automática orientável (nas costas da câmara). 3. Altifalante. 4. Botão de chamada. CFI EXTEL LUKA - 07/2014...
  • Page 24 Respeite rigorosamente a polaridade entre o ecrã e a câmara exterior(não é preciso respeitar nenhuma polaridade para o comando do abre-porta) • Terminal “1” do ecrã com o terminal “1” da câmara • Terminal “2” do ecrã com o terminal “2” da câmara CFI EXTEL LUKA - 07/2014...
  • Page 25 Importante : A chapa-testa ou a fechadura eléctrica que vai instalar, deverá imperativamente ser equipada de uma memória mecânica como todas as referências EXTEL. Para a cablagem consultar a etiqueta colada nas costas do monitor e nas costas da câmara.
  • Page 26 • Sensibilidade luminosa: 0,5 Lux • Índice de protecção: IP44 • Dimensão com pala de protecção (mm): 160x120x40 8. OpÇÕEs • Todas as chapa-testas eléctricas Extel • Todas as fechaduras eléctricas Extel • Todas as motorizações Extel • Alimentação MODULO (cablagem fig.7) 9.
  • Page 27 (a reparação) na documentação que acompanha o aparelho. Adverte o utilizador da presença “de tensões perigosas “, não isoladas no interno da caixa do produto, de uma importância suficiente para representar um risco de electrocussão para as pessoas. CFI EXTEL LUKA - 07/2014...

  • Page 28: Table Of Contents

    DIRECTIONs FOR UsE ...............p.4 a. Using the videophone b. Controls on the videophone c. Controls on the camera TECHNICAl spECIFICATIONs ..........p.5 a. Monitor b. Power supply c. Camera OpTIONs ....................p.5 TECHNICAl AssIsTANCE - GUARANTEE ....p.5 sAFETY INsTRUCTIONs ............p.6 CFI EXTEL LUKA - 07/2014...

  • Page 29: Safety Instructions

    Roadside panel, external camera (fig. 3) 1. IR LED for better visibility in the dark (light invisible to the naked eye). 2. Adjustable C-MOS camera lens (at the back of the camera). 3. Loudspeaker. 4. Call button. CFI EXTEL LUKA - 07/2014...

  • Page 30: Installing The Exterior Camera (Outdoor Station)

    • Terminal “2” from the screen to the terminal “2” of the camera Important : • For the wiring diagram please consult the label on the back of the monitor and the back of the video camera. CFI EXTEL LUKA - 07/2014...

  • Page 31: Connecting An Electric Latch Or Lock

    Important: The strike plate or electric lock that you are about to install must have a mechanical memory, like all EXTEL products. For wiring, see the label on the back of the camera. c. Connecting a gate motor (fig. 6) Directly connect to contacts 3 and 4 on the back of the camera.

  • Page 32: Power Supply

    • Check that the hole of the microphone of the the outdoor station outdoor station is not blocked If necessary, our technical website is at your disposal www.cfi-extel.com HOTlINE : 0892-35-00-69 (0,337€ttc/min) www.cfi-extel.com Last version of the dowloadable manual in color on :...
  • Page 33 (repair) in the documentation supplied with the appliance. Informs the user about the presence of “hazardous voltages” non-isolated inside the housing of the product, being sufficiently high to represent a risk of electrocution for people. CFI EXTEL LUKA - 07/2014...
  • Page 34 GEBRUIKsAANWIJZING ............p.4 a. Gebruik van de videofoon b. Instellingen van de videofoon c. Instellingen van de camera TECHNIsCHE EIGENsCHAppEN ..........p.5 a. Monitor b. Voeding c. Camera OpTIEs ....................p.5 TECHNIsCHE HUlpVERlENING / GARANTIE ..p.5 VEIlIGHEIDsINsTRUCTIEs .............p.6 CFI EXTEL LUKA - 07/2014...
  • Page 35 5. Verlicht naambordje (automatische achtergrondverlichting van het naambordje in functie van het verlichting- sniveau). Om het etiket van de naamhouder te vervangen, licht u voorzichtig de plastic bescherming (9) op met behulp van een kleine schroevendraaier en steekt u het etiket onder de naamhouder door CFI EXTEL LUKA - 07/2014...
  • Page 36 Let op de polen van de aansluiting tussen de monitor en de buitenpost (voor de aansluiting van de deuropener spelen de polen geen rol) •“1” van de monitor naar “1” van de kamera •“2” van de monitor naar “2” van de kamera CFI EXTEL LUKA - 07/2014...
  • Page 37 De te installeren schootplaat of elektrisch slot moet verplicht uitgerust zijn met een mechanisch geheugen zoals alle referenties van EXTEL. De bedrading moet worden uitgevoerd volgens het etiket dat aan de achterkant van de monitor en van de camera zit gekleefd.
  • Page 38 • Lichtgevoeligheid: 0,5 Lux • Beschermingsindex: IP44 • Afmetingen met kap (mm) : 160 x 120 x 40 8. OpTIEs • Alle elektrische schootplaten van Extel • Alle elektrische sloten van Extel • Alle poortmechanismen van Extel • Voeding MODULO (bedrading fig. 7) 9.
  • Page 39 (de reparatie) in de documentatie bij het apparaat. Waarschuwt de gebruiker over de aanwezigheid van niet-geïsoleerde ‘gevaarlijke spanningen’ binnenin de kast van het product die van voldoende omvang zijn om een risico op elektrocutie voor personen te betekenen. CFI EXTEL LUKA - 07/2014...
  • Page 40 Anschluss eines Torantriebs BEDIENANlEITUNG ..............p.4 a. Benutzung der Video Sprechanlage b. Einstellungen der Video Sprechanlage c. Einstellungen der Kamera TECHNIsCHE DATEN ..............p.5 a. Monitor b. Stromversorgung c. Kamera OpTIONEN ...................p.5 KUNDENDIENsT - GARANTIE ..........p.5 sICHERHEITsEMpFHlUNGEN ..........p.6 CFI EXTEL LUKA - 07/2014...

  • Page 41: Bescreibung

    15. Einstellen der Lautstärke des Klingeltons. b. Außenanlage, Außenkamera (Abb. 3) 1. IR-LED für bessere Sicht in der Dämmerung (Licht mit bloßem Auge nicht erkennbar). 2. Ausrichtbares Objektiv der C-MOS-Kamera (an der Rückseite der Kamera). 3. Lautsprecher. 4. Ruftaste. CFI EXTEL LUKA - 07/2014...

  • Page 42: Installation Der Außenstation(Außen-Kamera)

    • Verbindungsklemme « 1 » vom Bildschirm auf die Verbindungsklemme « 1 » der Kamera • Verbindungsklemme « 2 » vom Bildschirm auf die Verbindungsklemme « 2 » der Kamera Wichtig : Für die Verdrahtung beziehen sie sich bitte auf das auf der Monitorrückseite und Kamerarückseite befestigte Etikett. CFI EXTEL LUKA - 07/2014...

  • Page 43: Anschluss Eines Türöffners Oder Eines Elektroschlosses

    Der Türöffner oder das elektrische Schloss, das Sie installieren möchten, muss in jedem Fall über einen mechanischen Speicher verfügen, wie es bei allen Artikeln von EXTEL der Fall ist. Bitte beachten Sie bei der Verkabelung genau das Etikett, das sich auf der Rückseite der Kamera befindet.

  • Page 44: Stromversorgung

    • Lichtempfindlichkeit: 0,5 Lux • Schutzindex: IP44 • Abmessungen mit Einfassung (mm) : 160 x 120 x 40 8. OpTIONEN • Alle Extel elektrischen Türöffner • Alle Extel Elektroschlösser • Alle Extel Motorisierungenl • Stromversorgung MODULO (verdrahtung fig. 7) 9. KUNDENDIENsT - GARANTIE Defekt möglicher Grund...
  • Page 45 ACHTUNG Wartung (Reparatur) in dem das Gerät begleitenen Dokument hingewiesen. Warnt den Verwender vor nicht isolierten «gefährlichen Spannungen» im Inneren des Produktgehäuses, die ausreichend sind, um für Menschen eine Gefahr für einen tödlichen Elektroschock darzustellen. CFI EXTEL LUKA - 07/2014...
  • Page 46 CFI EXTEL LUKA - 07/2014...
  • Page 47 Geben Sie alte Geräte zur fachgerechten Entsorgung beim Gerätehändler ab bzw. benutzen Sie die örtlichen Recyclinghöfe. möglicherweise gesundheits- und umweltschädliche Substanzen. Geben Sie alte Geräte zur fachgerechten Entsorgung beim Gerätehändler ab bzw. benutzen Sie die örtlichen Recyclinghöfe. CFI EXTEL LUKA - 07/2014...
  • Page 48 • France : Hotline : 0 892 350 069 (0,337€ ttc/min) • Italia : Assistenza Tecnica : +39 02 96488273 assistenza@cfi-extel.com • España : Asistencia técnica : sat-hotline@cfi-extel.com www.cfi-extel.com, & Découvrez nos produits sur :...
