Toro 51956 Operator's Manual

Toro 51956 Operator's Manual

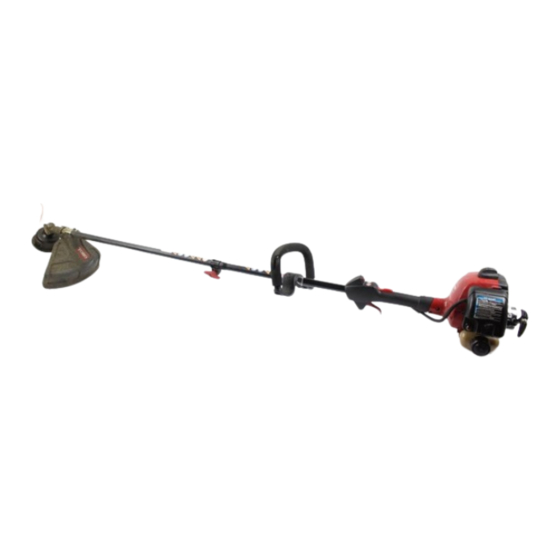

17 in. string trimmer - curved shaft, 18 in. string trimmer - straight shaft
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
WARNING:
To reduce the risk of injury, the user must read and understand the operator's manual. Save this manual.
17 in. String Trimmer - Curved Shaft
Model No. 51956—312000001 & Up
18 in. String Trimmer - Straight Shaft
Model No. 51976—312000001 & Up
NOTICE: Do not use E15 or E85
fuel (or fuel containing greater
than 10% ethanol) in this product.
It is a violation of federal law and
will damage the unit and void your
warranty.
Form No. 3373-446 Rev. A
If you have questions concerning
your trimmer, please call us
at 1-866-574-9242 (US) or
1-866-574-9243 (Canada).
English (EN), French (FR), and Spanish (ES)
