MAFA 7890 Manual

Big bag stand
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Manual

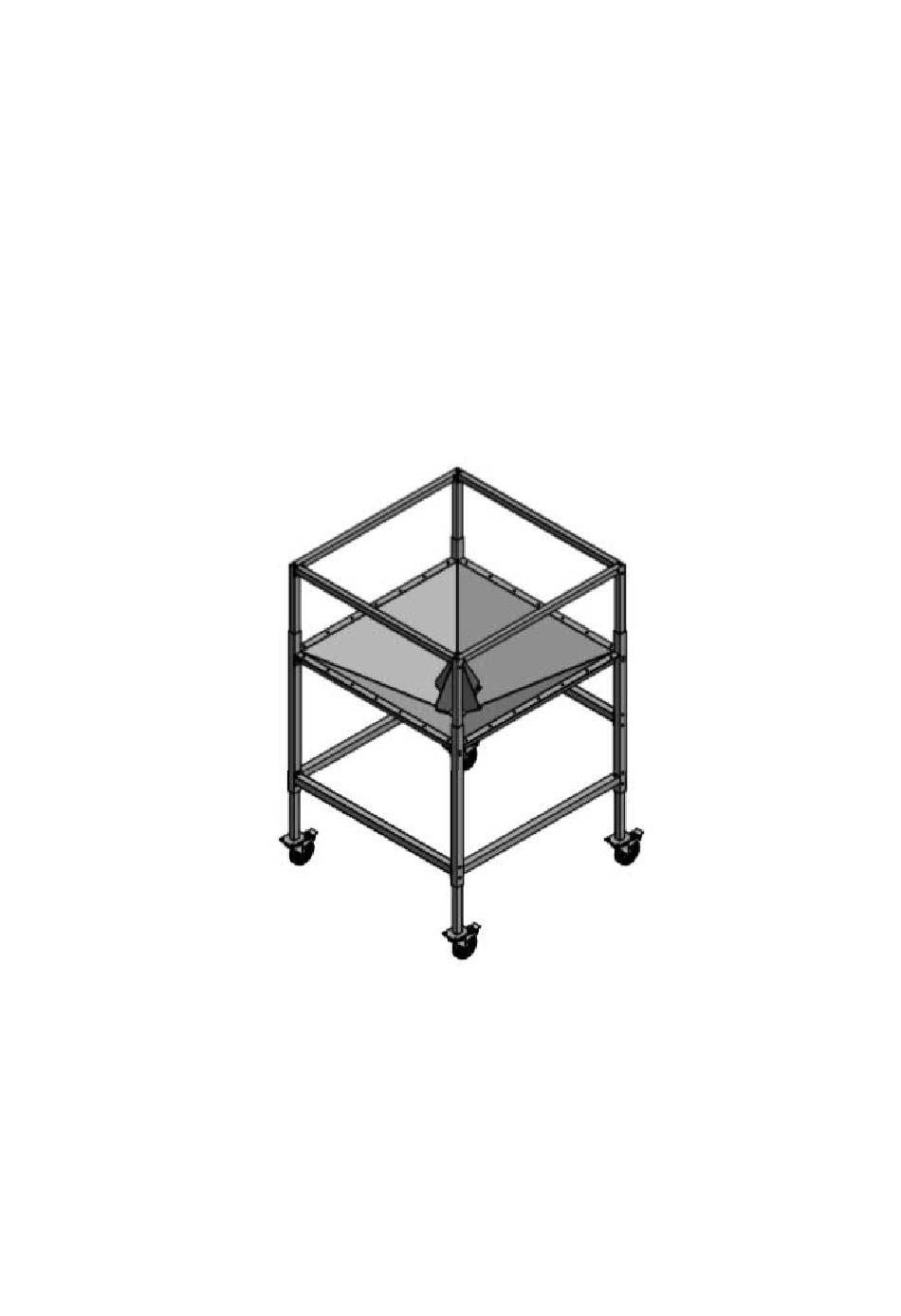

MAFA Storsäcksstativ, art 7890 (SE)
MAFA Big Bag Stand, item 7890 (GB)
Läs noga igenom denna manual innan produkten tas i bruk!
Read the manual carefully before starting to use the product!
Titel
Reg. Nr
Sist sparad
Rev. Nr
Sidor
Manual_Storsäcksstativ 7890
100-108-SE-GB
2023-06-13
1
18
1

Advertisement

loading

Related Manuals for MAFA 7890

Summary of Contents for MAFA 7890

  • Page 1 Manual MAFA Storsäcksstativ, art 7890 (SE) MAFA Big Bag Stand, item 7890 (GB) Läs noga igenom denna manual innan produkten tas i bruk! Read the manual carefully before starting to use the product! Titel Reg. Nr Sist sparad Rev. Nr Sidor Manual_Storsäcksstativ 7890...

  • Page 2: Innehållsförteckning Svenska

    Spara manualen för framtida bruk. Manualens originalspråk är svenska. Tack för att du valde en produkt från MAFA i Ängelholm AB. Vi hoppas att du kommer att bli nöjd med ditt val och att pro- dukten uppfyller dina krav och förväntningar.
  • Page 3 är trasig eller om den som har för avsikt att använda produkten inte förstår el- ler har kunskap om hur den ska hanteras. Vänligen ta kontakt med MAFA i Ängelholm AB för mer information eller frågor.
  • Page 4 3 Produktbeskrivning MAFA Storsäcksstativ används för att på ett enkelt sätt tömma storsäckar i t ex en fodervagn eller skottkärra utan att behöva använda gaff eltruck annat än vid placering av säcken i stativet. Storsäckstativet är tillverkat av stålprofi ler och plåt som är ytbehandlat för bästa rostskydd.
  • Page 5 4 Handhavande och underhåll 4.1 Handhavande Se till att underlaget där stativet ska rulla är jämnt och städat så att det inte fi nns några hinder eller något som kan stoppa hjulen. Placera stativet där det fi nns möjlighet att lasta på storsäcken. Lås hjulen.
  • Page 6 5 Montering • Läs igenom nanualen noga. • Plocka fram och identifi era alla delar. • Använd arbetshandskar vid hanteringen av plåtdetaljer, då dessa kan ha skarpa kanter. • Verktyg som behövs är varierande blocknycklar t ex 13,16, 17 eller skiftnycklar. En mejsel för att centrera hålen kan underlätta montaget.
  • Page 7 5.2 Nedre ram och hjul OBS! Bilden visar stativet upp och ner. Skruva fast hjulen mot benen. Använd skruv M10 och låsmutter. Trä i 2 av benen och fäst ben, stag och ram med skruv M8x70 och mutter. Trä i 2 av benen och fäst mot ramen med skruv M8x60 och mutter. Välj de hål som ger den höjd som passar till aktuell kärra.
  • Page 8 5.3 Stativ komplett Placera konen i nedre ramen och skruva fast denna längs 2 sidor. Använd M8x16 skruv och mutter. Fäst de 2 andra stagen mot konen. Använd M8x16 och mutter. Montera säckkniven i konen med skruv M8x25 (vagnsbult med plastbricka) och mutter. OBS! Mutter på utsidan. Skruv ihop den övre ramen bestående av 2 bågar och 2 stag.
  • Page 10 Keep this manual for future use. The oiginal language for this manual is Swedish. Thank you for choosing a product from MAFA. We hope you will be satisfi ed with your choice and that the product meets your requirements and expectations.

  • Page 11: Safety Precautions

    The warranty does not cover problems arising from improper assembly or wrong handling. • The big bag stand shall be properly installed and set up according to MAFA in Ängelholm AB’s instructions. No own operations may be made on the product.

  • Page 12: Product Description

    3 Product description MAFA Big Bag stand is made for easy emptying of Big Bags in for an example a wheelbarrow without using of a forklift more than during change of the bag. The Big Bag stand is manufactured of steel profi les and steel plates.

  • Page 13: Operations And Maintenance

    4 Operations and maintenance 4.1 Operations Place the stand where it is possible to load the Big Bag. Lock the wheels. Lift the Big Bag using for example a fork lift, and place it carefully in the Big Bag stand on the bag knife. When placing the big bag in the stand, be careful that the bag is stabile.
  • Page 14 5 Assembly • Read the manual carefully. • Unpack the material and identify all parts and check against the list so that everything is included. • Use work gloves when handling sheet metal parts, as they may have sharp edges. •...
  • Page 15 5.2 Lower frame and wheels NOTE! The picture shows the stand up side down. Fasten the wheels against the legs. Use screw M10 and locking nuts. Put 2 leg profi les in the frame and fasten the legs, rods and frame with screw M8x70 and nuts. Put 2 leg profi...
  • Page 16 5.3 Stand complete Put the cone in the lower frame and fasten it on 2 sides. Use screw M8x16 and nuts. Put the other two profi les against the cone. Use M8x16 and nuts. Install the bag knife in the cone. Use screw M8x25 with plastic washer and nut. NOTE! The nut on the outside.
  • Page 18 Framtidsgatan 1, 262 73 Ängelholm, Sweden Tel + 46 431 44 52 60 e-mail: info@mafa.se Internet: www.mafa.se...
