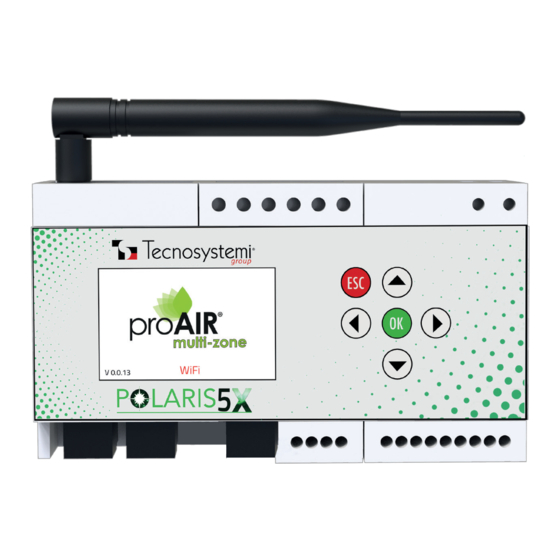

MANUALE D'USO / USER MANUAL
CENTRALINA UNICA DI COMANDO CON
PROTOCOLLI DI COMUNICAZIONE E
APP ALEXA - GOOGLE HOME POLARIS 5X
• cod. GAD100012
Tecnosystemi S.p.A. - Società Benefit
www.tecnosystemi.com
via dell'Industria, 2/4 - Z.I. San Giacomo di Veglia
31029 Vittorio Veneto (Treviso) - Italy
Phone +39 0438.500044 Fax +39 0438.501516
Numero Verde 800 904474
email: info@tecnosystemi.com
C.F. - P. IVA - R.I.TV IT02535780247 | Cap. Soc. € 5.000.000,00 i.v.
COD. CMU00092
REV. 00 / 18-07-2022
proAIR
multi-zone
wi-fi
CON DISPLAY
A COLORI
(only for Italy)

Advertisement

loading
Need help?

Need help?

Do you have a question about the proAIR multi-zone POLARIS 5X and is the answer not in the manual?

Questions and answers

Related Manuals for Tecnosystemi proAIR multi-zone POLARIS 5X

Summary of Contents for Tecnosystemi proAIR multi-zone POLARIS 5X

  • Page 1 • cod. GAD100012 proAIR multi-zone wi-fi CON DISPLAY A COLORI Tecnosystemi S.p.A. - Società Benefit www.tecnosystemi.com via dell’Industria, 2/4 - Z.I. San Giacomo di Veglia Numero Verde 800 904474 (only for Italy) 31029 Vittorio Veneto (Treviso) - Italy email: info@tecnosystemi.com Phone +39 0438.500044 Fax +39 0438.501516...
  • Page 2 1. CONFIGURAZIONE ED USO DELLA CENTRALINA POLARIS 5X La centralina Polaris 5X del sistema di gestione multizona ProAir, prevede quattro differenti modi di controllo dell’unità canalizzata, a seconda se la macchina è ad espansione diretta o idronica: Protocollo IR (modalità più performante, solo con espansione diretta): la centralina Polaris gestisce le principali funzioni dell’unità...
  • Page 3 LEGENDA CENTRALINA USCITA “OUT” PER COLLEGAMENTO SERRANDA / BOCCHETTA / MODULO RELÈ «3V FANCOIL» USCITA “OUT” PER COLLEGAMENTO MODULO RELÈ «EV» USCITA MODULI ESPANSIONE (NON UTILIZZARE) USCITA COLLEGAMENTO CRONOTERMOSTATO STEALTH USCITA COLLEGAMENTO CAVO TRASMETTITORE IR USCITA 0-10V INGRESSI COLLEGAMENTI ALLARMI ALIMENTAZIONE 230VAC USCITA ON/OFF CANALIZZATA USCITA ON/OFF DEUMIDIFICATORE...
  • Page 4 A1) STATO TERMOSTATI • Selezionare la stringa “stato termostati” per entrare nel sotto menu dedicato ai Cronotermostati. • premere il tasto . Comparirà il riquadro con il numero 1 (termostato di zona 1). Premere per entrare all’interno dei parametri. • All’interno di questa schermata potrete visualizzare i parametri di riferimento del cronotermostato scelto, come: temperatura rilevata, percentuale di umidità, stato batteria, FW, RSSI, Comunicazione, Mod e Tipo.
  • Page 5 Master e attribuita a tutti i crono di zona (di fabbrica la soglia di DEW POINT è 50%). Premere per entrare nel parametro e modificare con i tasti freccia. Si consiglia la modifica di questo parametro, al tecnico installatore o CAT Tecnosystemi in caso di attività avviamento del sistema Proair. • selezionare MIN Set Humi: 40% e premere (di fabbrica è...
  • Page 6 DEW POINT 50%, DELTA Humi 5%, l’attività si interromperà al raggiungimento del 45% di umidità rilevato. Premere per entrare nel parametro e modificare con i tasti freccia. Si consiglia la modifica di questo parametro, al tecnico installatore o CAT Tecnosystemi in caso di attività avviamento del sistema Proair.
  • Page 7 • verificare di aver osservato le indicazione di cablaggio attuatori come da manuale (tipo di cavo, integrità del cavo, tipo di connettore e aggraffatura del plug, e la tratta effettuata tra un attuatore e l’altro). Prima di impostare in , contattare l’Assistenza Tecnica Tecnosystemi. C) ASSOCIAZIONE ZONE • ZONA (1): ZONA001 (C1) •...
  • Page 8 D) CONFIGURAZIONE • PERCENTUALI APERTURE • DIFFERENZA SETPOINT • 0-10V USCITA • PARAMETRI DI FUNZIONAMENTO • BYPASS/POST VENTILAZIONE • INFO CENTRALINA • TELECOMANDO IR • CANALIZZATORE FANCOIL • RICERCA ATTUATORI • RESET TUTTI I PARAMETRI • RIAVVIO CENTRALINA D1) Percentuali Aperture •...
  • Page 9 Aggiorna via WIFI. Questo parametro permette di aggiornare il Firmware (FW) della centralina, se in possesso dell’applicazione ‘ProAir Multi Zone’ di Tecnosystemi (per l’applicazione, vedere sezione dedicata del Manuale). Per attivare l’Aggiornamento via WIFI dalla centralina, procedere come indicato di seguito.
  • Page 10 • Tipo: AERMEC YB1FA. Di fabbrica riporta il primo dei protocolli presenti di serie in centralina Polaris. • selezionare il protocollo desiderato muovendosi con i tasti freccia e confermare con il tasto . Il nome del protocollo indica il marchio dell’U. Canalizzata e dalla sigla del telecomando IR. •...

  • Page 11: Schemi Di Connessione

    NORMA CEI 64-8. ASSICURARSI INOLTRE, CHE L’IMPIANTO SIA PRIVO DI TENSIONE PRIMA DI EFFETTUARE QUALSIASI OPERAZIONE. • Tecnosystemi consiglia di prevedere un interruttore di linea dedicato alla centralina POLARIS 5X, e uno dedicato dall’unità canalizzata. • Prevedere sempre una botola di ispezione in corrispondenza delle serrande motorizzate e della centralina (se installata nel controsoffitto).
  • Page 12 COLLEGAMENTO CAVO TRASMETTITORE IR SU POLARIS 5X CON PROTOCOLLO Cavo trasmettitore L=1mt MAX 1,5mt. Fig.3 Una volta posizionato correttamente trasmettitore e ricevitore, premere per circa 5 secondi, scendere fino al parametro Configurazione con le frecce e premere per confermare. Scendere nuovamente fino al parametro Telecomando IR, premere e comparirà...
  • Page 13 COLLEGAMENTO DELL’UNITA’ CANALIZZATA ALLA CENTRALINA POLARIS 5X TRAMITE CONTATTO PULITO Fig. 4 N.B. in questo caso, in presenza di macchine ad espansione diretta, prevedere sempre il comando a filò dell’unità. Inoltre, verificare con il produttore della macchina canalizzata, l’eventuale necessità di aggiunta di una scheda di interfaccia. N.B.
  • Page 14 COLLEGAMENTO DELL’UNITA’ CANALIZZATA IDRONICA ALLA CENTRALINA POLARIS 5X PER LA GESTIONE DEL VENTILATORE TRAMITE IL CONTATTO 0.10V CONTROLLO DELLO 0-10V SENZA L’UTILIZZO DI ALCUN ACCESSORIO Fig.6 Nel caso in cui, il vostro il motore del vostro fancoil canalizzato sia ad inverter, utilizzare il contatto 0.10V presente in centralina (Fig. 6). A seguito di ciò...
  • Page 15 ESEMPIO COLLEGAMENTO DEUMIDIFICATORE A CENTRALINA POLARIS 5X Fig.8 5. INSTALLAZIONE PROAIR PACK CON PLENUM IN METALLO O PAL ALL’UNITÀ INTERNA CANALIZZATA Prima di fissare l’unità canalizzata nel controsoffitto inserire il plenum del Proair pack (con i motori rivolti verso il basso) alla flangia dell’...
  • Page 16 ASSONOMETRIA VISTA LATERALE DX Fig.11 Fig.10 Fig.12...
  • Page 17 Fig.13 Fig.14...
  • Page 18 5.1. INSTALLAZIONE PROAIR PACK CON PLENUM EOLO IN POLISTIRENE SINTERIZZATO ALL’UNITÁ INTERNA CANALIZZATA Prima di fissare l’unità canalizzata nel controsoffitto inserire il plenum Eolo del Proair pack (con i motori rivolti verso il basso) alla flangia dell’unità canalizzata . (Fig. 15) Fissare il plenum del Proair pack alla flangia dell’unità...
  • Page 19 5.2. AVVIAMENTO PROAIR PACK Collegare alla centralina Polaris 5X il connettore plug proveniente da «IN» della serranda 1 in out 1. Nel caso in cui siano previsti anche dei moduli relé, il plug va inserito in OUT 2. Collegare il sistema Proair all’unità canalizzata interna facendo riferimento al punto 1. di questo manuale. Nel caso in cui siano previsti cronotermostati a radiofrequenza, inserire le batterie nell’apposita sede.
  • Page 20 6. CONFIGURAZIONE DELL’IMPIANTO ALLA PRIMA ACCENSIONE Dopo aver scaricato l’app ProAir Multi Zone da App Store o Play Store, è necessario creare un nuovo account tramite l’apposito tasto ‘REGISTRATI’ posto in basso nella home dell’applicazione. Dopo essersi registrati e aver confermato il proprio indirizzo mail tramite apposita e-mail automatica inviata, accedete con le vostre credenziali e spuntate il flag ‘RICORDAMI’...
  • Page 21 Dopo aver effettuato il Login, vi troverete nella schermata di Selezione dell’impianto. Cliccando sul tasto in basso ‘AGGIUNGI IMPIANTO’, vi si aprirà una schermata dove sono possibili 4 operazioni di configurazione: CONFIGURA IMPIANTO ONLINE – scegliere quest’opzione per configurare un nuovo impianto o per modificare le impostazioni di Wi-Fi e/o PIN per un impianto già...
  • Page 22 Dopodiché vi verrà richiesto di inserire il nome dell’impianto (es. CASA AL MARE), un PIN di sicurezza (di almeno 4 cifre) per il vostro impianto e la tipologia di edificio (CASA, FABBRICA, NEGOZIO, HOTEL). Una volta inseriti questi dati, l’ultimo passo è quello di accedere alla vostra rete domestica o aziendale, andrete quindi a selezionarla nella schermata che vi apparirà...
  • Page 23 CONFIGURA L’IMPIANTO OFFLINE Come descritto nella schermata del vostro cellulare, dal termostato Master del vostro impianto, abilitare il Wi-fi sulla centralina: Premere SET x 3sec., poi premere SET fino al parametro ‘Id’ o ‘Fr’ . Premere Invio per 2 sec. E verificare la sigla CF sul display: premere una volta Invio.
  • Page 24 AGGIORNAMENTO FIRMWARE CENTRALINA Una volta configurato il vostro impianto, dalla schermata ‘Seleziona impianto’ , cliccando nel menù simboleggiato da tre linee in alto a destra, potrete Verificare i FIRMWARE disponibili sul Server, Aggiornare la centralina all’ultimo aggiornamento di FIRMWARE disponibile e cancellare l’impianto. Per verificare il FW, basta cliccare sulla voce e visualizzare nella parte inferiore dello schermo del vostro smartphone la dicitura ‘FW Sincronizzati’.
  • Page 25 CANCELLA IMPIANTO Dalla schermata ‘Seleziona impianto’ , cliccando nel menù simboleggiato da tre linee in alto a destra, selezionare l’ultima voce ‘CANCELLA IMPIANTO’ se si vuole eliminare dall’applicazione uno degli impianti o l’impianto configurato. MENU IMPIANTO CONFIGURATO Dopo aver configurato l’impianto, selezionandolo, in alto a destra cliccando nel menù...
  • Page 26 7. COME CREARE IL TUO ACCOUNT CON L’ASSISTENTE VOCALE GOOGLE HOME Dopo aver creato l’account per l’utilizzo dell’App Multizone di Tecnosystemi SpA e aver connesso il proprio impianto in modalità online, accedete alla vostra applicazione Google Home e scegliete l’account Google con cui siete collegati. A questo punto vi chiederà...
  • Page 27 Dalle impostazioni quindi, scorrete fino alla voce ‘Compatibile con Google’. Una volta cliccato il tasto ‘Compatibile con Google’, vi si aprirà la schermata con le App compatibili e cliccando sulla lente di ingrandimento potete digitare ‘ProAir Multi-Zone’ e selezionare l’App da associare.
  • Page 28 Collegate il vostro account ‘ProAir Multi-Zone’ inserendo Username e Password negli appositi campi. Dopo aver effettuato questa procedura, automaticamente avverrà la ricerca dei dispositivi e una volta sincronizzati, vi apparirà una griglia nella quale potrete visionare tutti gli strumenti associati. Google Home vi chiederà di scegliere un dispositivo per iniziare la configurazione e assegnarlo alla Casa creata (per ulteriori informazioni rifarsi al manuale di istruzioni dell’assistente vocale del dispositivo Google Home).
  • Page 29 Una volta conclusa la configurazione, dalla home dell’App potrete visionare tutti i dispositivi (termostati e centralina). Il nome degli apparecchi sarà lo stesso assegnato nell’App ProAir Multi-Zone. Per verificare, invece, tutti i termostati collegati, premere sull’icona ‘Termostato’ e verrà visualizzata la lista dei termostati associati.
  • Page 30 8. COME CREARE IL TUO ACCOUNT CON L’ASSISTENTE VOCALE AMAZON ALEXA Dopo aver creato l’account per l’utilizzo dell’App Multizone di Tecnosystemi SpA e aver connesso il proprio impianto in modalità online, accedete alla vostra applicazione Amazon Alexa e nella sezione ‘Dispositivi’, cliccate sulla scritta ‘SKILL PER CASA INTELLIGENTE’.
  • Page 31 Procedete selezionando il tasto blu sulla parte inferiore dello schermo ‘ATTIVA SKILL PER CASA INTELLIGENTE’, cliccando sulla lente di ingrandimento potete digitare ‘ProAir Multi-Zone’ e selezionare l’App da associare. Abilitate l’uso tramite l’apposto tasto ‘ABILITA ALL’USO’ e andate a collegare il vostro account ‘ProAir Multi-Zone’ inserendo Username e Password negli appositi campi.
  • Page 32 Quando la Skill ProAir Multi-Zone è stata collegata con successo, chiudere la finestra per rilevare i dispositivi per Casa Intel- ligente. Dopo aver chiuso la pagina precedente potete procedere con la ricerca dei dispositivi tramite il tasto ‘SCOPRI DISPOSITIVI’, dopodiché Alexa cercherà i dispositivi da connettere.
  • Page 33 Una volta trovati i dispositivi (termostati) premere ‘AVANTI’ e i nuovi dispositivi connessi verranno visualizzati. Per verificare la lista dei dispositivi connessi, premere il tasto ‘Tutti i dispositivi’ e verranno visualizzati tutti i dispositivi collegati (in riferi- mento al sistema ProAir, termostati e centralina verranno salvati con il nome assegnato sull’App ProAir Multi-Zone). Per verificare, invece, tutti i termostati collegati, premere sull’icona ‘Termostati’...
  • Page 34 “Alexa, spegni (nome zona)” • “Alexa, quanti gradi ci sono in (nome zona)” ATTENZIONE: prima di collegare l’assistente vocale, leggere bene le istruzioni del dispositivo ‘Amazon Alexa’. Tecnosystemi SpA si solleva da ogni eventuale responsabilità di mancato funzionamento dell’App o del dispositivo.

  • Page 35: Garanzia

    GARANZIA WARRANTY La garanzia ha durata di 1 (uno) anno a decorrere dalla data di consegna indicata sul d.d.t (bolla). E’ prevista altresì l’estensione d’ufficio, a titolo gratuito, per il secondo anno (due anni complessivi di garanzia) con decorrenza sempre dalla data indicata nel d.d.t di consegna (bolla).
  • Page 36 NOTE NOTES...
  • Page 37 NOTE NOTES...
  • Page 38 NOTE NOTES...
  • Page 39 NOTE NOTES...
  • Page 40 Tecnosystemi S.p.A. Società Benefit www.tecnosystemi.com via dell’Industria, 2/4 - Z.I. San Giacomo di Veglia 31029 Vittorio Veneto (Treviso) - Italia Tel +39 0438.500044 - Fax +39 0438.501516 email: info@tecnosystemi.com 800 904474 ONLY FOR ITALY C.F. - P. IVA - R.I.TV IT02535780247 Cap.
  • Page 41 • code GAD100012 proAIR multi-zone wi-fi WITH COLOUR DISPLAY Tecnosystemi S.p.A. - Società Benefit www.tecnosystemi.com Freephone number 800 904474 (Italy only) email: info@tecnosystemi.com via dell’Industria, 2/4 - Z.I. San Giacomo di Veglia Tax Code - VAT number - R.I.TV IT02535780247 | 31029 Vittorio Veneto (Treviso) - Italy Share Cap.
  • Page 42 1. CONFIGURATION AND USE OF THE POLARIS 5X CONTROL UNIT The Polaris 5X control unit of the ProAir multi-zone management system provides for four different ways of controlling the ducted unit, depending on whether the machine is of the direct expansion or hydronic type: IR Protocol (highest performing mode, only with direct expansion): the Polaris control unit manages the main functions of the ducted unit such as: Turning the ducted unit on and off...

  • Page 43: Input Setting

    CONTROL UNIT KEY “OUT” OUTPUT FOR «3V FANCOIL» DAMPER / NOZZLE / RELAY MODULE CONNECTION “OUT” OUTPUT FOR «EV» RELAY MODULE CONNECTION EXPANSION MODULES OUTPUT (DO NOT USE) STEALTH CHRONOTHERMOSTAT CONNECTION OUTPUT IR TRANSMITTER CABLE CONNECTION OUTPUT USCITA 0-10V ALARM CONNECTION INPUTS POWER SUPPLY 230VAC DUCTED ON/OFF OUTPUT DEHUMIDIFIER ON/OFF OUTPUT...
  • Page 44 A1) THERMOSTAT STATUS • Select the "thermostat status" string to enter the sub-menu dedicated to the Chronothermostats. • Press the key. The box with the number 1 will appear (zone 1 thermostat). Press to enter the parameters. • In this screen you can view the reference parameters of the chosen chronothermostat, such as: detected temperature, humidity percentage, battery status, FW, RSSI, Communication, Mod and Type.
  • Page 45 Modification of this parameter is recommended for the installer technician or Tecnosystemi Technical Assistance Centre in case of start-up activity of the Proair system. • select MIN Set Humi: 40% and press (default setting is 40%).
  • Page 46 Below this temperature, the fancoil fan does not activate. This value can be defined between 30°C and 50°C (calibration by the installer technician or by the Tecnosystemi Technical Assistance Centre is recommended if the start-up activity of the Proair system is envisaged).
  • Page 47 • check that the actuator wiring indications have been respected according to the manual (type of cable, integrity of the cable, type of connector and crimping of the plug, and the section made between one actuator and another). Before setting at , contact the Tecnosystemi Technical Assistance. C) ZONES ASSOCIATION • ZONE (1): ZONA001 (C1) •...
  • Page 48 D) CONFIGURATION • OPENING PERCENTAGES • SETPOINT DIFFERENCE • 0-10V USCITA • OPERATING PARAMETERS • BYPASS/POST VENTILATION • CONTROL UNIT INFO • IR REMOTE CONTROL • FANCOIL DUCTER • SEARCH ACTUATORS • RESET ALL PARAMETERS • CONTROL UNIT RESTART D1) Opening Percentages •...
  • Page 49 • Update via WI-FI. This parameter is used to update the Firmware (FW) of the control unit. If you have the Tecnosystemi 'ProAir Multi Zone' application (for the application, see the dedicated section of the Manual). To activate the Update via WI-FI from the control unit, proceed as follows.
  • Page 50 • Type: AERMEC YB1FA. From the factory it reports the first of the protocols present as standard in the Polaris control unit. • select the desired protocol by moving with the arrow keys and confirm with the key. The name of the protocol indicates the trademark of the Ducted Unit and which can be ascertained from the initials of the IR remote control.

  • Page 51: Connection Diagrams

    It is used to define the parameters of time and day of the week and time format of the Polaris and of the system. These parameters can also be set from the chrono master of the system and more simply from the ProAir Multi Zone application by Tecnosystemi c.
  • Page 52 IR TRANSMITTER CABLE CONNECTION ON POLARIS 5X WITH PROTOCOL double-sided BROWN adhesive tape Transmitter cable L=1mt WHITE 1- connect the transmitter cable to the control unit as indicated in the diagram on the side (respect the polarity) 2- apply the supplied double-sided adhesive tape: - to the transmitter;...
  • Page 53 CONNECTION OF THE DUCTED UNIT TO THE POLARIS 5X CONTROL UNIT THROUGH DRY CONTACT CHANNELED UNIT POWER SUPPLY REMOTE CONTROL INTERNAL UNIT IR OR WIRE MANUFACTURER’S XY INTERFACE. ACCESSORY SUPPLIED BY THE MANUFACTURER ON REQUEST Fig. 4 N.B. in this case, in the presence of direct expansion machines, always provide wired control of the unit. In addition, check with the manufacturer of the ducted machine whether an interface card needs to be added.
  • Page 54 CONNECTION OF THE HYDRONIC DUCTED UNIT TO THE POLARIS 5X CONTROL UNIT FOR MANAGEMENT OF THE FAN THROUGH THE 0.10V CONTACT CHECK OF 0-10V WITHOUT THE USE ZONE CHRONOTHERMOSTATS OF ANY ACCESSORY MOTORIZED PLENUM Fig.6 If the motor of your ducted fancoil is an inverter, use the 0.10V contact on the control unit (Fig. 6). After this, press for approx- imately 5 seconds to enter the menu, use the arrow to go down to the 'Configuration' parameter and press again...
  • Page 55 EXAMPLE OF DEHUMIDIFIER CONNECTION TO POLARIS 5X CONTROL UNIT ZONE CHRONOTHERMOSTATS MOTORIZED PLENUM Fig.8 5. PROAIR PACK INSTALLATION WITH METAL OR PAL PLENUM ON THE DUCTED INDOOR UNIT Before fixing the ducted unit in the false ceiling, insert the Proair pack plenum (with the motors facing downwards) flange of the ducted unit...
  • Page 56 AXONOMETRY RIGHT SIDE VIEW Fig.11 Fig.10 Fig.12...
  • Page 57 Fig.13 Fig.14...
  • Page 58 5.1. PROAIR PACK INSTALLATION WITH EOLO PLENUM IN SINTERED POLYSTYRENE ON THE DUCTED INDOOR UNIT Before fixing the ducted unit in the false ceiling, insert the Eolo plenum of the Proair pack (with the motors facing downwards) to the flange of the ducted unit .
  • Page 59 5.2. PROAIR PACK START-UP Connect the plug connector coming from «IN» of damper 1 to out 1 to the Polaris 5X control unit. If relay modules are also provided, the plug must be inserted in OUT 2. Connect the Proair system to the indoor ducted unit referring to point 1. of this manual. If radiofrequency chronothermostats are provided, insert the batteries in the appropriate housing.
  • Page 60 6. CONFIGURATION OF THE SYSTEM UPON FIRST START-UP After downloading the ProAir Multi Zone app from the App Store or Play Store, you will need to create a new account using the appropriate 'REGISTER' button located at the bottom of the home page of the application. After registering and confirming your e-mail address via a specific automatic e-mail sent, log in with your credentials and tick the 'REMEMBER ME' flag to always stay connected.
  • Page 61 After logging in, you will find yourself in the system Selection screen. By clicking on the 'ADD SYSTEM' key at the bottom, a screen will open where 4 configuration operations are possible: SELECT SYSTEM ADD SYSTEM CONFIGURE SYSTEM ONLINE – choose this option to configure a new system or to change the Wi-Fi and/or PIN settings for an already configured system ADD ALREADY CONFIGURED SYSTEM –...
  • Page 62 You will then be prompted to enter the name of the system (e.g. BEACH HOUSE), a security PIN (at least 4 digits) for your system and the type of building (HOME, FACTORY, SHOP, HOTEL). Once these data have been entered, the last step is to access your home or business network.
  • Page 63 CONFIGURE THE SYSTEM OFFLINE As described on your mobile phone screen, from the Master thermostat of your system, enable Wi-Fi on the control unit: Press SET for 3sec., then press SET until parameter 'Id' or 'Fr' . Press Enter for 2 sec. and check the acronym CF on the display: press Enter once.
  • Page 64 CONTROL UNIT FIRMWARE UPDATE Once your system has been configured, from the 'Select system' screen, by clicking on the menu symbolised by three lines in the top right, you can Check the FIRMWARE available on the Server, Update the control unit to the latest FIRMWARE update available and delete the system.
  • Page 65 DELETE SYSTEM CHECK FW From the 'Select system' screen, by clicking on the menu symbolised by three lines in the top right, select the last item 'DELETE SYSTEM' if you wish to UPDATE FW delete one of the systems or the configured system from the application. DELETE SYSTEM ADD SYSTEM CONFIGURED SYSTEM MENU...
  • Page 66 ASSISTANT After having created the account for using the Tecnosystemi SpA Multizone App and having connected your system online, access your Google Home application and choose the Google account with which you are connected. At this point it will ask...
  • Page 67 From the settings then, scroll down to the item 'Compatible with Google'. Home settings Rooms and groups Functionalities Notifications Digital wellness Services Video Music Podcast Communications Notes and lists compatible with Google Delete this home Once you have clicked on the 'Compatible with Google' button, the screen with the compatible Apps will open and by clicking on the magnifying glass you can type in 'ProAir Multi-Zone' and select the App to be associated.
  • Page 68 Connect your ‘ProAir Multi-Zone’ account by entering your Username and Password in the appropriate fields. After performing this procedure, the search for devices will automatically take place and once synchronised, a grid will appear in which you can view all the associated instruments. Google Home will ask you to choose a device to start the configuration and assign it to the Home created (for further information, refer to the Google Home device voice assistant instruction manual).
  • Page 69 Once the configuration is complete, from the App home you can view all the devices (thermostats and control unit). The name of the appliances will be the same as assigned in the ProAir Multi-Zone App. Connected to you ROOM 1 ROOM 2 KITCHEN LIVING ROOM...

  • Page 70: Add Group

    8. HOW TO CREATE YOUR ACCOUNT WITH THE AMAZON ALEXA VOICE ASSISTANT After having created the account for using the Tecnosystemi SpA Multizone App and having connected your system online, access your Amazon Alexa application and in the 'Devices' section, click on the wording 'SKILL FOR SMART HOME'.
  • Page 71 Proceed by selecting the blue button at the bottom of the screen 'ACTIVATE SMART HOME SKILLS'. By clicking on the mag- nifying glass you can type in 'ProAir Multi-Zone' and select the App to be associated. FIND ACTIVATE SMART HOME SKILLS Activate smart home skills to find devices and Find scenarios that can be controlled with Alexa...

  • Page 72: Discover Devices

    When the ProAir Multi-Zone Skill has been successfully connected, close the window to discover the smart home devices. CONNECT YOUR ACCOUNT The Proair Multi-zone Skill been connected successfully. What to do now: -> Close this window to discover smart home devices that you can control with Alexa.
  • Page 73 Once the devices (thermostats) have been found, press 'NEXT' and the newly connected devices will be displayed. To check the list of connected devices, press the 'All devices' button and all connected devices will be displayed (in reference to the ProAir system, thermostats and controllers will be saved with the name assigned on the ProAir Multi-Zone App).
  • Page 74 See the voice assistant instruction manual for further configurations. What to do with the Amazon Alexa voice assistant: With the Amazon Alexa App, the system can be turned on or off, such as the zone thermostats. Furthermore, the tempera- ture can be raised or lowered and the hot - cold setting changed. Regarding the voice commands, the following are a number of operations that the voice assistant can perform: •...

  • Page 75: Warranty

    WARRANTY The warranty is valid for 1 (one) year with effect from the date of delivery indicated on the BoL (Bill of Lading). An automatic extension for an additional year (two year warranty in total) is granted free of charge, and with effect from the date indicated on the BoL (Bill of Lading).
  • Page 76 NOTES...
  • Page 77 NOTES...
  • Page 78 NOTES...
  • Page 79 NOTES...
  • Page 80 Tecnosystemi S.p.A. Benefit Corporation www.tecnosystemi.com via dell’Industria, 2/4 - Z.I. San Giacomo di Veglia 31029 Vittorio Veneto (Treviso) - Italy Tel +39 0438 500044 - Fax +39 0438 501516 e-mail: info@tecnosystemi.com 800 904474 ONLY FOR ITALY Tax Code - VAT no. - R.I.TV IT02535780247 Share Cap.
