Principio De Funcionamiento; Configuración Del Sai - INFOSEC UPS SYSTEM E4 Pro One 1000 VA User Manual

E4 Pro One 1000 NEMA HV E4 Pro One 1500 NEMA HV E4 Pro One 2000 NEMA HV E4 Pro One 3000 NEMA HV

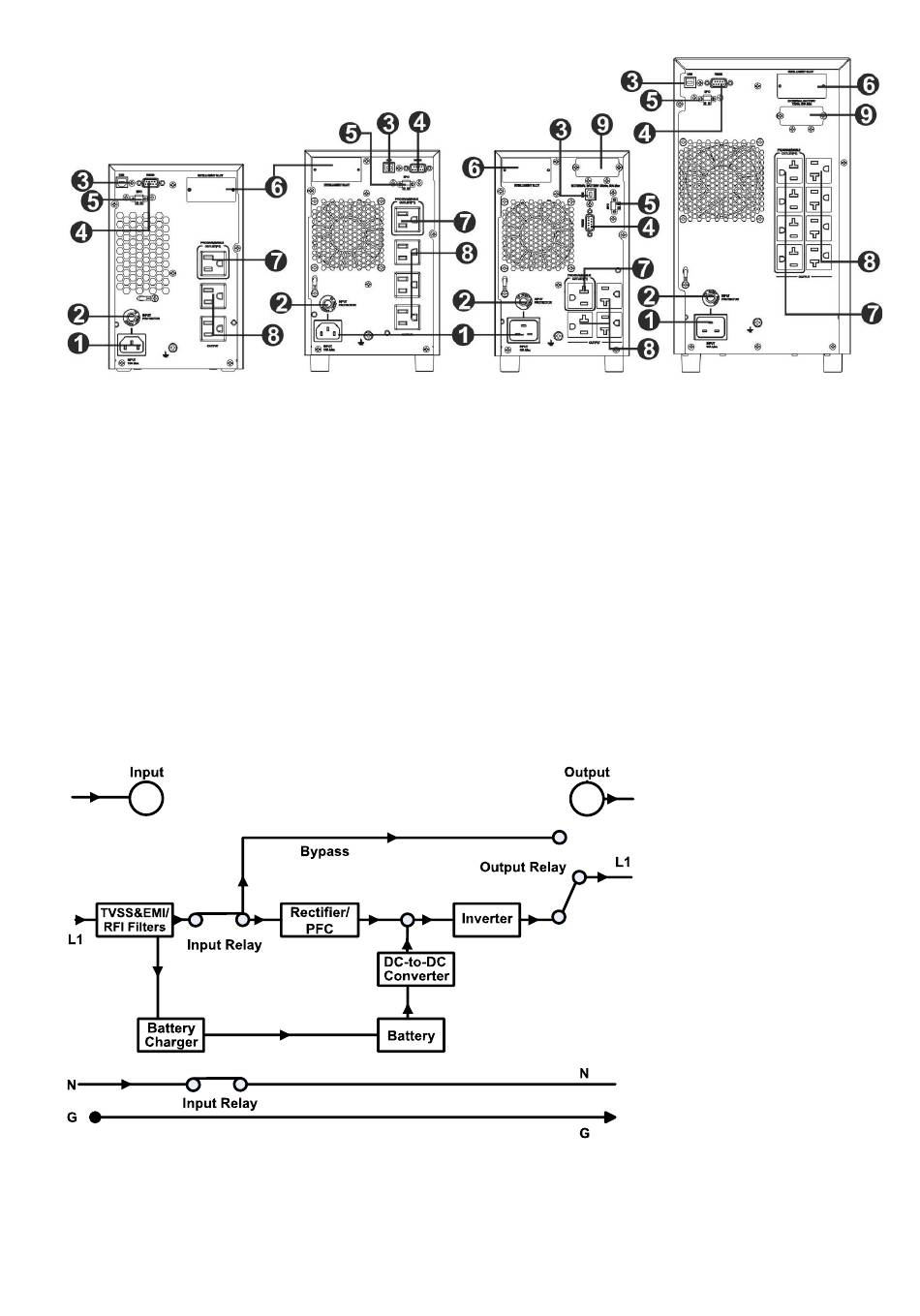

1. Toma de corriente
2. Protección de entrada
3. Puerto de comunicación USB
4. Puerto de comunicación RS-232
5. Conector de función de apagado de emergencia (conector EPO)
6. Ranura inteligente para tarjeta SNMP
7. Tomas de salida programables
8. Tomas de salida no programables
9. Conector de baterías externas (sólo E4 Pro One 2000 y 3000)

2-3. Principio de funcionamiento

A continuación se ilustra el principio de funcionamiento del SAI:
2-4. Configuración del SAI
Antes de instalar el SAI, lea la siguiente información para seleccionar la ubicación adecuada.
