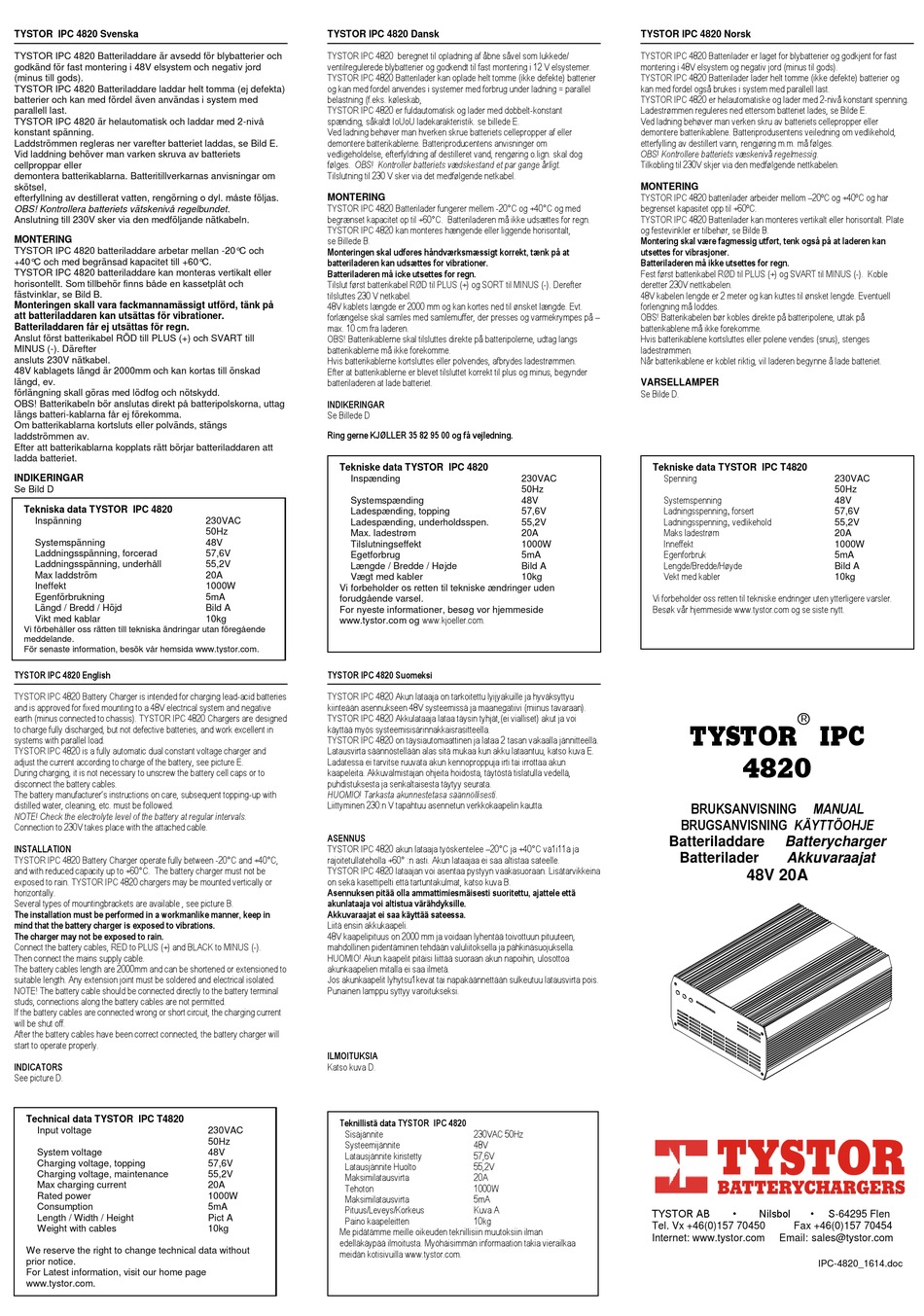

TYSTOR IPC 4820 Manual

TYSTOR IPC 4820 Svenska
TYSTOR IPC 4820 Batteriladdare är avsedd för blybatterier och
godkänd för fast montering i 48V elsystem och negativ jord
(minus till gods).
TYSTOR IPC 4820 Batteriladdare laddar helt tomma (ej defekta)
batterier och kan med fördel även användas i system med
parallell last.
TYSTOR IPC 4820 är helautomatisk och laddar med 2-nivå
konstant spänning.
Laddströmmen regleras ner varefter batteriet laddas, se Bild E.
Vid laddning behöver man varken skruva av batteriets
cellproppar eller
demontera batterikablarna. Batteritillverkarnas anvisningar om
skötsel,
efterfyllning av destillerat vatten, rengörning o dyl. måste följas.
OBS! Kontrollera batteriets vätskenivå regelbundet.
Anslutning till 230V sker via den medföljande nätkabeln.
MONTERING
TYSTOR IPC 4820 batteriladdare arbetar mellan -20°C och
+40°C och med begränsad kapacitet till +60°C.
TYSTOR IPC 4820 batteriladdare kan monteras vertikalt eller
horisontellt. Som tillbehör finns både en kassetplåt och
fästvinklar, se Bild B.
Monteringen skall vara fackmannamässigt utförd, tänk på
att batteriladdaren kan utsättas för vibrationer.
Batteriladdaren får ej utsättas för regn.
Anslut först batterikabel RÖD till PLUS (+) och SVART till
MINUS (-). Därefter
ansluts 230V nätkabel.
48V kablagets längd är 2000mm och kan kortas till önskad
längd, ev.
förlängning skall göras med lödfog och nötskydd.
OBS! Batterikabeln bör anslutas direkt på batteripolskorna, uttag
längs batteri-kablarna får ej förekomma.
Om batterikablarna kortsluts eller polvänds, stängs
laddströmmen av.
Efter att batterikablarna kopplats rätt börjar batteriladdaren att
ladda batteriet.
INDIKERINGAR
Se Bild D
Tekniska data TYSTOR IPC 4820
Inspänning
Systemspänning
Laddningsspänning, forcerad
Laddningsspänning, underhåll
Max laddström
Ineffekt
Egenförbrukning
Längd / Bredd / Höjd
Vikt med kablar
Vi förbehåller oss rätten till tekniska ändringar utan föregående
meddelande.
För senaste information, besök vår hemsida www.tystor.com.
TYSTOR IPC 4820 English
TYSTOR IPC 4820 Battery Charger is intended for charging lead-acid batteries
and is approved for fixed mounting to a 48V electrical system and negative
earth (minus connected to chassis). TYSTOR IPC 4820 Chargers are designed
to charge fully discharged, but not defective batteries, and work excellent in
systems with parallel load.
TYSTOR IPC 4820 is a fully automatic dual constant voltage charger and
adjust the current according to charge of the battery, see picture E.
During charging, it is not necessary to unscrew the battery cell caps or to
disconnect the battery cables.
The battery manufacturer's instructions on care, subsequent topping-up with
distilled water, cleaning, etc. must be followed.
NOTE! Check the electrolyte level of the battery at regular intervals.
Connection to 230V takes place with the attached cable.
INSTALLATION
TYSTOR IPC 4820 Battery Charger operate fully between -20°C and +40°C,
and with reduced capacity up to +60°C. The battery charger must not be
exposed to rain. TYSTOR IPC 4820 chargers may be mounted vertically or
horizontally.
Several types of mountingbrackets are available , see picture B.
The installation must be performed in a workmanlike manner, keep in
mind that the battery charger is exposed to vibrations.
The charger may not be exposed to rain.
Connect the battery cables, RED to PLUS (+) and BLACK to MINUS (-).
Then connect the mains supply cable.
The battery cables length are 2000mm and can be shortened or extensioned to
suitable length. Any extension joint must be soldered and electrical isolated.
NOTE! The battery cable should be connected directly to the battery terminal
studs, connections along the battery cables are not permitted.
If the battery cables are connected wrong or short circuit, the charging current
will be shut off.
After the battery cables have been correct connected, the battery charger will
start to operate properly.
INDICATORS
See picture D.
Technical data TYSTOR IPC T4820
Input voltage
System voltage
Charging voltage, topping
Charging voltage, maintenance
Max charging current
Rated power
Consumption
Length / Width / Height
Weight with cables
We reserve the right to change technical data without
prior notice.
For Latest information, visit our home page
www.tystor.com.
TYSTOR IPC 4820 Dansk
TYSTOR IPC 4820 beregnet til opladning af åbne såvel som lukkede/
ventilregulerede blybatterier og godkendt til fast montering i 12 V elsystemer.
TYSTOR IPC 4820 Batterilader kan oplade helt tomme (ikke defekte) batterier
og kan med fordel anvendes i systemer med forbrug under ladning = parallel
belastning (f.eks. køleskab,
TYSTOR IPC 4820 er fuldautomatisk og lader med dobbelt-konstant
spænding, såkaldt IoUoU ladekarakteristik. se billede E.
Ved ladning behøver man hverken skrue batteriets cellepropper af eller
demontere batterikablerne. Batteriproducentens anvisninger om
vedligeholdelse, efterfyldning af destilleret vand, rengøring o.lign. skal dog
følges. OBS! Kontroller batteriets vædskestand et par gange årligt.
Tilslutning til 230 V sker via det medfølgende netkabel.
MONTERING
TYSTOR IPC 4820 Batterilader fungerer mellem -20°C og +40°C og med
begrænset kapacitet op til +60°C. Batteriladeren må ikke udsættes for regn.
TYSTOR IPC 4820 kan monteres hængende eller liggende horisontalt,
se Billede B.
Monteringen skal udføres håndværksmæssigt korrekt, tænk på at
batteriladeren kan udsættes for vibrationer.
Batteriladeren må icke utsettes for regn.
Tilslut først batterikabel RØD til PLUS (+) og SORT til MINUS (-). Derefter
tilsluttes 230 V netkabel.
48V kablets længde er 2000 mm og kan kortes ned til ønsket længde. Evt.
forlængelse skal samles med samlemuffer, der presses og varmekrympes på –
max. 10 cm fra laderen.
OBS! Batterikablerne skal tilsluttes direkte på batteripolerne, udtag langs
batterikablerne må ikke forekomme.
Hvis batterikablerne kortsluttes eller polvendes, afbrydes ladestrømmen.
Efter at batterikablerne er blevet tilsluttet korrekt til plus og minus, begynder
batteriladeren at lade batteriet.
INDIKERINGAR
Se Billede D
Ring gerne KJØLLER 35 82 95 00 og få vejledning.
Tekniske data TYSTOR IPC 4820
Inspænding
Systemspænding
Ladespænding, topping
230VAC
Ladespænding, underholdsspen.
50Hz
Max. ladestrøm
48V
Tilslutningseffekt
57,6V
Egetforbrug
55,2V
Længde / Bredde / Højde
20A
Vægt med kabler
1000W
Vi forbeholder os retten til tekniske ændringer uden
5mA
forudgående varsel.

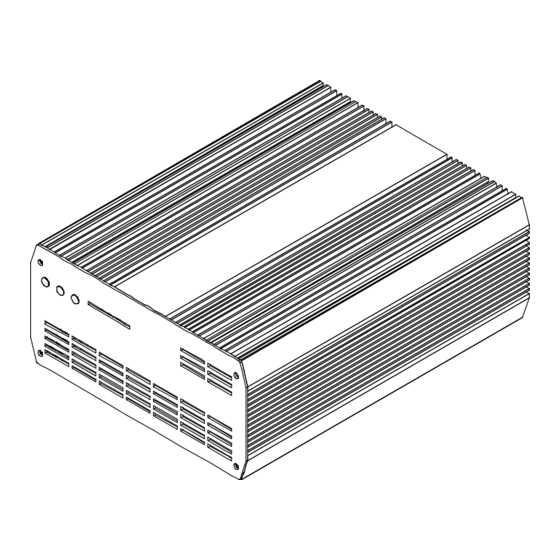

Bild A
For nyeste informationer, besøg vor hjemmeside
10kg www.tystor.com og www.kjoeller.com.
TYSTOR IPC 4820 Suomeksi
TYSTOR IPC 4820 Akun lataaja on tarkoitettu lyijyakuille ja hyväksyttyu
kiinteään asennukseen 48V systeemissä ja maanegatiivi (miinus tavaraan).
TYSTOR IPC 4820 Akkulataaja lataa täysin tyhjät,(ei vialliset) akut ja voi
käyttää myös systeemisisärinnakkaisrasitteella.
TYSTOR IPC 4820 on täysiautomaattinen ja lataa 2 tasan vakaalla jännitteellä.
Latausvirta säännöstellään alas sitä mukaa kun akku lataantuu, katso kuva E.
Ladatessa ei tarvitse ruuvata akun kennoproppuja irti tai irrottaa akun
kaapeleita. Akkuvalmistajan ohjeita hoidosta, täytöstä tislatulla vedellä,
puhdistuksesta ja senkaltaisesta täytyy seurata.
HUOMIO! Tarkasta akunnestetasa säännöllisesti.
Liittyminen 230:n V tapahtuu asennetun verkkokaapelin kautta.
ASENNUS
TYSTOR IPC 4820 akun lataaja työskentelee –20°C ja +40°C vä1i11ä ja
rajoitetullateholla +60° :n asti. Akun lataajaa ei saa altistaa sateelle.
TYSTOR IPC 4820 lataajan voi asentaa pystyyn vaakasuoraan. Lisätarvikkeina
on sekä kasettipelti että tartuntakulmat, katso kuva B.
Asennuksen pitää olla ammattimiesmäisesti suoritettu, ajattele että
akunlataaja voi altistua värähdyksille.
Akkuvaraajat ei saa käyttää sateessa.
Liitä ensin akkukaapeli.
48V kaapelipituus on 2000 mm ja voidaan lyhentää toivottuun pituuteen,
mahdollinen pidentäminen tehdään valuliitoksella ja pähkinäsuojuksella.
HUOMIO! Akun kaapelit pitäisi liittää suoraan akun napoihin, ulosottoa
akunkaapelien mitalla ei saa ilmetä.
Jos akunkaapelit lyhytsu1kevat tai napakäännettään sulkeutuu latausvirta pois.
Punainen lamppu syttyy varoitukseksi.
ILMOITUKSIA
Katso kuva D.
Teknillistä data TYSTOR IPC 4820
230VAC
Sisäjännite
50Hz
Systeemijännite
48V
Latausjännite kiristetty
57,6V
Latausjännite Huolto
55,2V
Maksimilatausvirta
20A
Tehoton
1000W
Maksimilatausvirta
5mA
Pituus/Leveys/Korkeus
Pict A
Paino kaapeleitten
10kg
Me pidätämme meille oikeuden teknillisiin muutoksiin ilman
edelläkäypää ilmoitusta. Myöhäisimmän informaation takia vierailkaa
meidän kotisivuilla www.tystor.com.
TYSTOR IPC 4820 Norsk
TYSTOR IPC 4820 Batterilader er laget for blybatterier og godkjent for fast
montering i 48V elsystem og negativ jord (minus til gods).
TYSTOR IPC 4820 Batterilader lader helt tomme (ikke defekte) batterier og
kan med fordel også brukes i system med parallell last.
TYSTOR IPC 4820 er helautomatiske og lader med 2-nivå konstant spenning.
Ladestrømmen reguleres ned ettersom batteriet lades, se Bilde E.
Ved ladning behøver man verken skru av batteriets cellepropper eller
demontere batterikablene. Batteriprodusentens veiledning om vedlikehold,
etterfylling av destillert vann, rengjøring m.m. må følges.
OBS! Kontrollere batteriets væskenivå regelmessig.
Tilkobling til 230V skjer via den medfølgende nettkabelen.
MONTERING
TYSTOR IPC 4820 batterilader arbeider mellom –20ºC og +40ºC og har
begrenset kapasitet opp til +60ºC.
TYSTOR IPC 4820 Batterilader kan monteres vertikalt eller horisontalt. Plate
og festevinkler er tilbehør, se Bilde B.
Montering skal være fagmessig utført, tenk også på at laderen kan
utsettes for vibrasjoner.
Batteriladeren må ikke utsettes for regn.
Fest først batterikabel RØD til PLUS (+) og SVART til MINUS (-). Koble
deretter 230V nettkabelen.
48V kabelen lengde er 2 meter og kan kuttes til ønsket lengde. Eventuell
forlengning må loddes.
OBS! Batterikabelen bør kobles direkte på batteripolene, uttak på
batterikablene må ikke forekomme.
Hvis batterikablene kortsluttes eller polene vendes (snus), stenges
ladestrømmen.
Når batterikablene er koblet riktig, vil laderen begynne å lade batteriet.
VARSELLAMPER
Se Bilde D.
230VAC
50Hz
48V
57,6V
55,2V
20A
1000W
5mA
Bild A
10kg
230VAC 50Hz
48V
57,6V
55,2V
20A
1000W
5mA
Kuva A
10kg
Tekniske data TYSTOR IPC T4820
Spenning
Systemspenning
Ladningsspenning, forsert
Ladningsspenning, vedlikehold
Maks ladestrøm
Inneffekt
Egenforbruk
Lengde/Bredde/Høyde
Vekt med kabler
Vi forbeholder oss retten til tekniske endringer uten ytterligere varsler.
Besøk vår hjemmeside www.tystor.com og se siste nytt.

TYSTOR IPC
4820
BRUKSANVISNING MANUAL
BRUGSANVISNING KÄYTTÖOHJE
Batteriladdare Batterycharger
Batterilader Akkuvaraajat
48V 20A
TYSTOR AB • Nilsbol •
Tel. Vx +46(0)157 70450 Fax +46(0)157 70454
Internet: www.tystor.com Email: sales@tystor.com
IPC-4820_1614.doc
230VAC
50Hz
48V
57,6V
55,2V
20A
1000W
5mA
Bild A
10kg
S-64295 Flen
