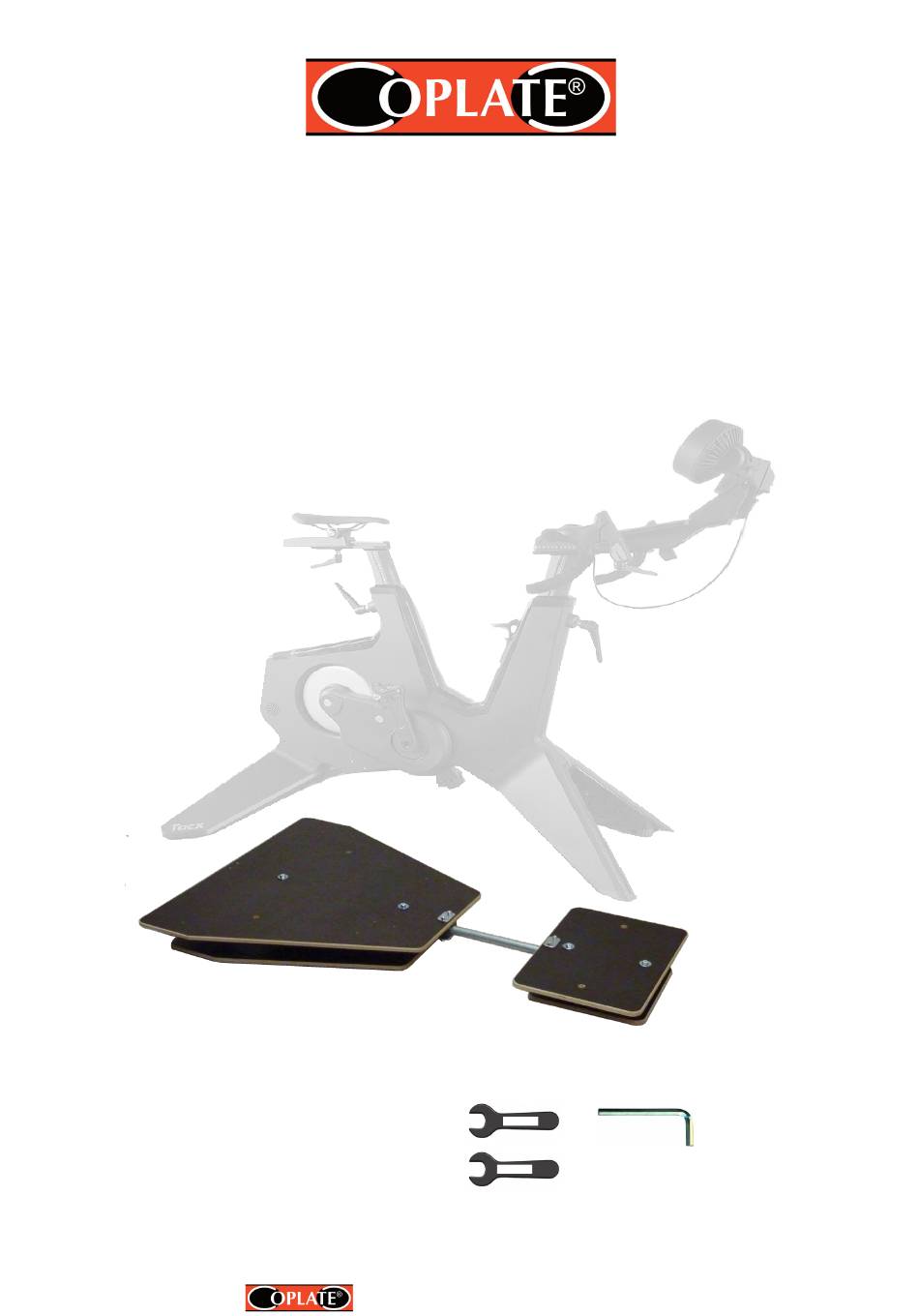

Handleiding CBTNB22
Manual CBTNB22
Model: COPLATE
F2+ set/kit B-TNB22
®
Te gebruiken in combinatie met Tacx fietstrainer NEO BIKE
To be used in combination with Tacx bicycle trainer NEO BIKE
Benodigd gereedschap
Tools required
SW 19
5 mm
SW 10
De informatie en gegevens in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.
Geen enkel deel van deze handleiding mag worden verveelvoudigd in enige vorm of op enige wijze zonder de schriftelijke toestemming van de BIKEACCES.
The information and data given in this user manual can be changed without prior notice.
No part of this manual may be reproduced in any form or by any means without the written permission of the BIKEACCES
www.bikeacces.com
1
Advertisement
Related Manuals for COPLATE B-TNB22
Summary of Contents for COPLATE B-TNB22
- Page 1 Handleiding CBTNB22 Manual CBTNB22 Model: COPLATE F2+ set/kit B-TNB22 ® Te gebruiken in combinatie met Tacx fietstrainer NEO BIKE To be used in combination with Tacx bicycle trainer NEO BIKE Benodigd gereedschap Tools required SW 19 5 mm SW 10 De informatie en gegevens in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.
- Page 2 Gebruik en op druk zetten van de luchtvering. Use and inflating air suspension. • Onder de COPLATE®️ wordt een trainermat (b.v. Tacx T2910), rubber • Under the COPLATE a trainer mat (e.g. Tacx T2910), a rubber mat or ®️...
- Page 3 Inhoud set B-TNB22 Contents kit B-TNB22 Aantal Ref. Omschrijving Afbeelding Qty. Description Picture 14007M12 Sluitring / Washer M12 14012-50 Zeskantbout M12x1,25 L=50 14047 Stikker tweezijdig / Sticker 2 sided 14030 Waterpas / Bubble level 14028 Mini pomp / Mini pump...
- Page 4 Montage kanteltafel Assembling rocker table ref. CB-RT3 140660 Inbusschroef / Socket screw M6x60 14006-45 Zeskantbout / Hexagon bolt M8x45 14056 Metalen plaat / Steel plate 14007 Sluitring / Washer M8 462941 Bovenplaat / Upper plate 140022 Beugel / Clamp Ø22 14007M12 Sluitring / Washer M12 14012-50 Zeskantbout / Bolt M12x50...
- Page 5 CB-RT3 at +/- 5 mm of rubber 14014. (page 4) 5) Koppel de COPLATE®️ aan de kanteltafel mety behulp van de buis ref. 14044- 5) Connect the COPLATE®️ to the rocking table using the tube ref. 14044-28 at a 28 op een afstand van 310 mm.
- Page 6 Veilig op- en afstappen op fiets met kantelplaat en kantelen op de juiste manier. How safe on and off bicycle with rocking plate and rocking in the right way. NIET DOEN, GEVAARLIJK! DOEN, IS VEILIG ! DO NOT, DANGEROUS ! DO, IS SAFE ! Opstap - Step Opstap - Step...
- Page 7 COPLATE ® Instructies montage / vervanging luchtvering ref. V2280. Instructions mounting / replacement suspension ref. V2280. Stap 1: Laat de nog in goede staat zijnde luchtvering leeglopen met behulp van pompnaald of manometer. Step 1: Deflate the non defective air suspension with pump needle or Pompnaald / pump needle pressure gauge till.
