Die Funktion Special Display - Kübler CODIX 533 Manual

2.Die Funktion SPecial disPlay

A

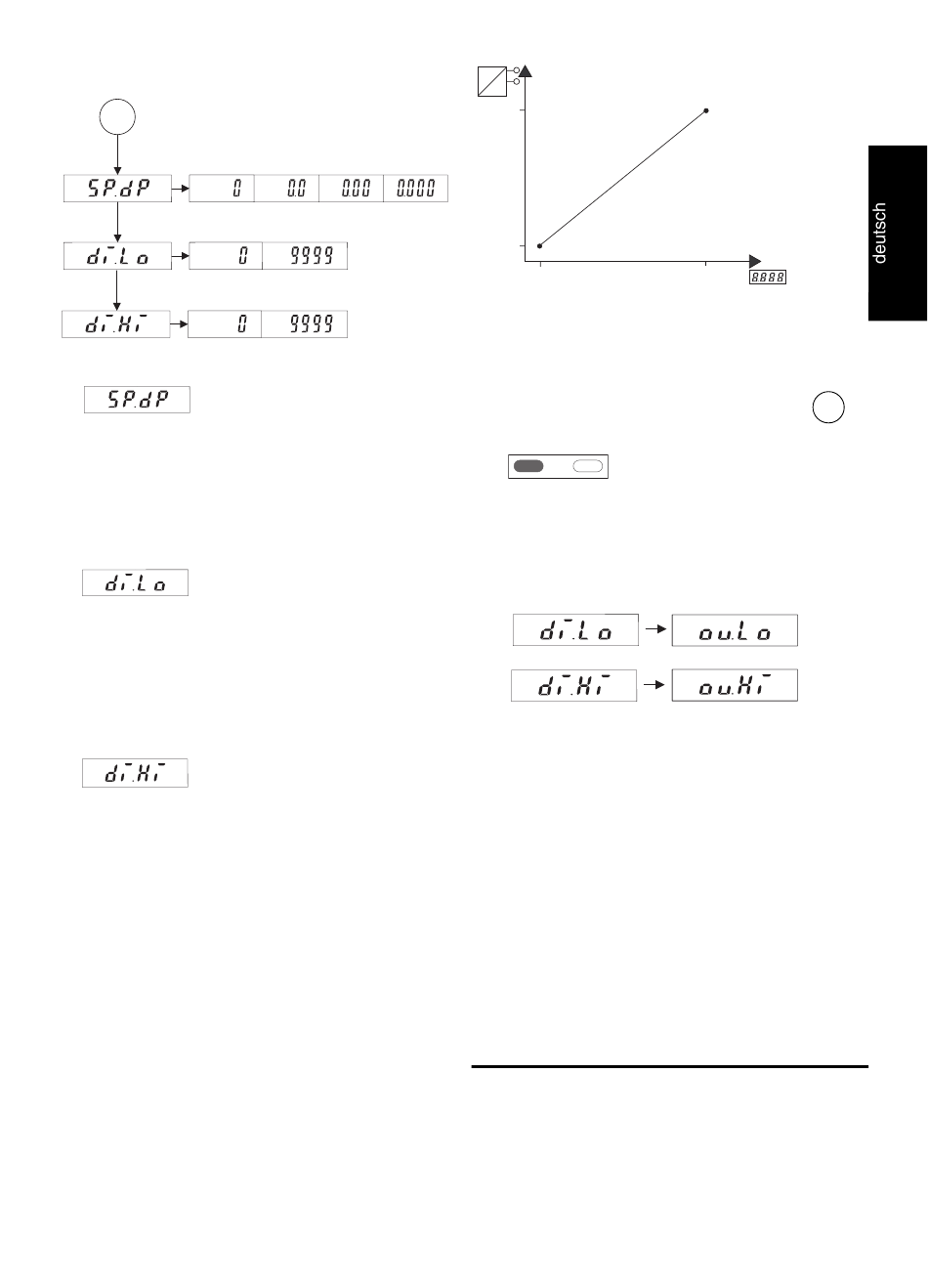

– Mit der Funktion
SPecial.decimalPoint stellen Sie
die Anzahl der Nachkommastellen
ein (nur für die Displayanzeige).
– Mit display.Low stellen
Sie den Minimalwert für die
Displayanzeige ein. Dieser Wert
entspricht ou.Lo für die
Sollwertausgabe.
– Mit display.High stellen
Sie den Maximalwert für die
Displayanzeige ein. Dieser Wert
entspricht ou.Hi für die
Sollwertausgabe.
Beispiel:
Im Display soll 10 (kg) angezeigt
werden, der Sollwertausgang soll
2 V betragen (unterer Grenzwert);
das Display soll 40 (kg) anzeigen
und Sollwertausgang soll 8 V aus-
geben (oberer Grenzwert).
to
to
7
D
6
A
8 V
2 V
10 kg
3. Wenn Sie beide Tasten drücken,
setzen Sie die Programmierung
bei 4.2.2 (1) fort. SiGn, siehe A
im Ablauf-Diagramm
⇑ ⇑
Zusammenfassung:
Anzeige
Bei der Programmierung werden
intern die Werte für die Anzeige und
der Sollwertausgabe einander zuge-
ordnet.
Hinweis:
Die Schrittweite bezieht sich bei akti-
vierter SPecial display Funktion auf
den skalierten Wert im Betriebs-
mouds MAn.
40 kg
Ausgangswert
9
