Kurzanleitung / Quick installation guide
VSZ-1000 / VEZ-1000
VSZ-1000:
Aktiver Zweidraht-Sender / Active twisted pair transmitter
VEZ-1000:
Aktiver Zweidraht-Empfänger / Active twisted pair receiver
VEZ-1000
Kurzbeschreibung:

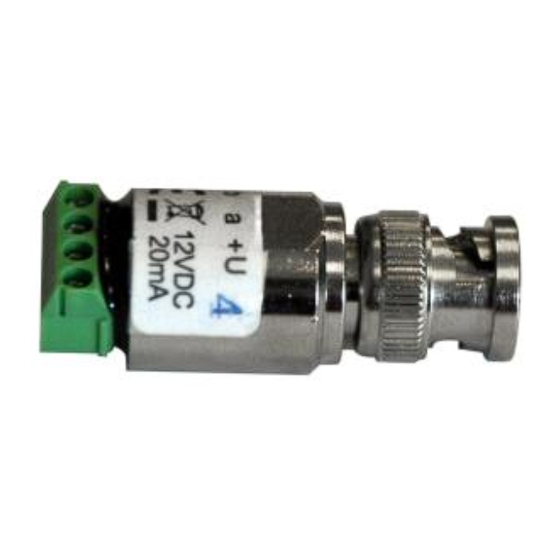

Aktiver Miniatur-Zweidrahtempfänger (VEZ-1000)
bzw. Zweidrahtsender (VSZ-1000) zum direkten
Anschluss mit BNC-Stecker zur Übertragung von
Videosignalen über eine Zweidrahtleitung
VSZ-1000
Brief description:
Active miniature twisted pair receiver (VEZ-
1000) or twisted pair transmitter (VSZ-1000)
for direct connection with BNC plug to
transmit video signals via a twisted pair
connection.
1
586011 / VSZ-1000
579539 / VEZ-1000
Version 1.3cko/0618/dt-engl/A4-2x2
