Ribind ACQ9081 Quick Start Manual

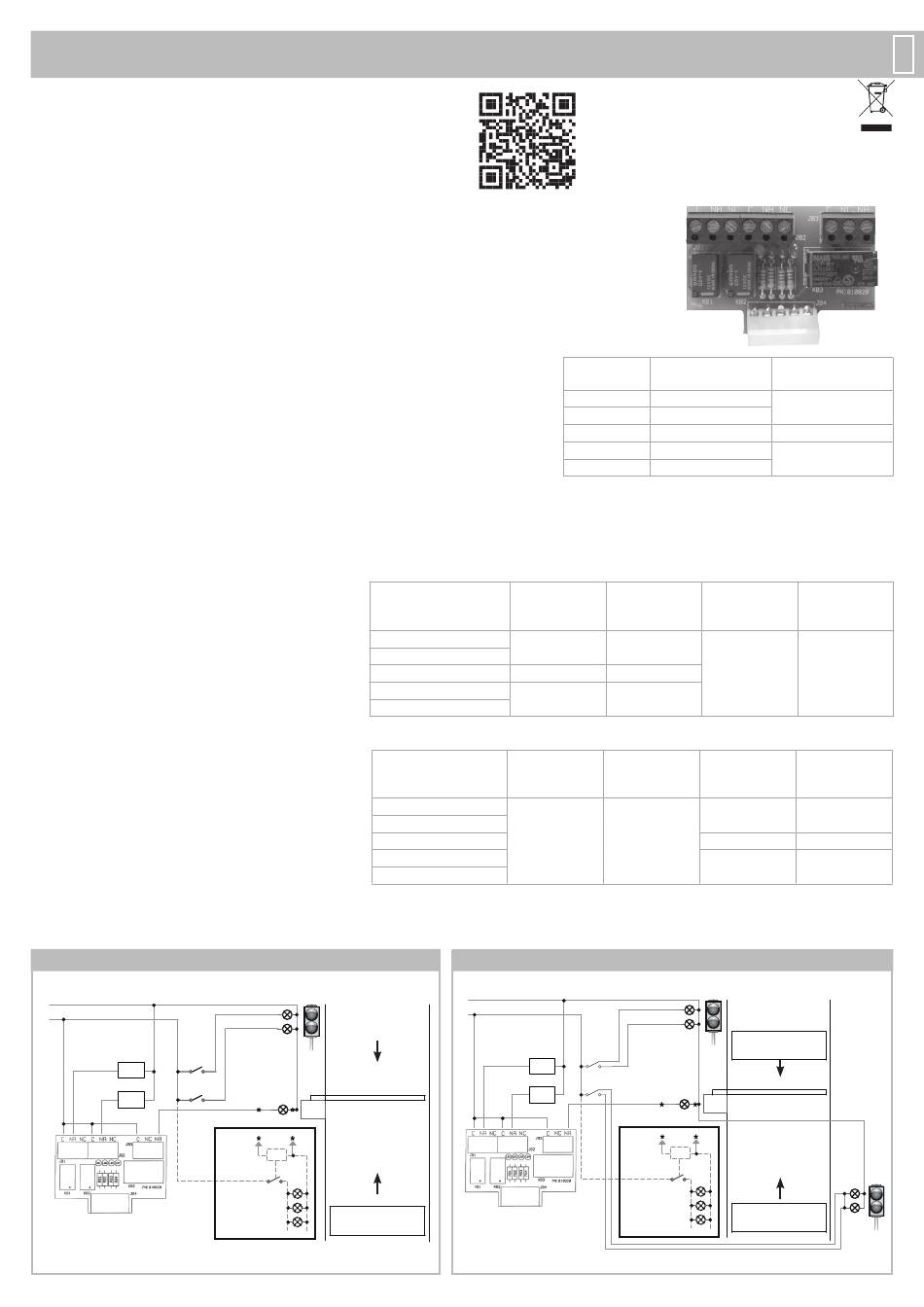

SCHEDA 3 RELÉ
PER LUCE DI CORTESIA E SEMAFORO
PER QUADRI P1 E P1 24V
cod. ACQ9081
Inserire la scheda nel connettore J16 del quadro P1 o nel connettore J18 del quadro P1 24V
LUCE DI CORTESIA O SERIE DI LUCI => DIP 9 in OFF (P1).
- tramite il contatto NO del relè KB3, lo stesso relè viene attivato ad ogni apertura o chiusura, e rimane attivo fino a quando non si richiude.
- se durante i 3 minuti non avvengono movimentazioni, il relè e quindi la luce di cortesia si spengono.
- in alternativa se viene eseguito un comando nei 3 minuti di funzionamento, il tempo viene rinnovato.
• È possibile collegare una sola lampada da 40 W (P1) o 20 W (P1 24V) in serie al contatto del relè a bordo scheda (vedi schemi 1 e 2).
• Se si vogliono attivare più lampade si consiglia di interfacciare un relè di adeguata potenza (vedi riquadri 1A e 2A in figure 1 e 2).
GESTIONE SEMAFORO IN MODALITÀ NORMALE (DIP 6 OFF) (vedi schema 1)
ATTENZIONE: PER EVITARE IL SOVRACCARICO DEI CONTATTI DEI RELE' KB1 E KB2, CONSIGLIAMO DI INTERFACCIARE DEI RELÈ DI
POTENZA ADEGUATA AL TIPO DI SEMAFORO ADOTTATO
- A barriera chiusa il semaforo è spento.
- All'apertura si accende il semaforo ROSSO.
- A barriera aperta si accende il semaforo VERDE e si spegne il semaforo ROSSO.
- Il semaforo VERDE rimane acceso fino alla partenza della chiusura automatica.
- Alla chiusura della barriera si spegne il semaforo VERDE e si accende il semaforo ROSSO.
- A fine chiusura il semaforo è spento.
GESTIONE SEMAFORO IN MODALITÀ PARK (DIP 6 ON) (vedi schema 2)
ATTENZIONE: PER EVITARE IL SOVRACCARICO DEI CONTATTI DEI RELÈ KB1 E KB2, CONSIGLIAMO DI INTERFACCIARE DEI RELÈ DI POTENZA ADEGUATA AL TIPO DI SEMAFORO ADOTTATO
- A barriera chiusa i semafori ROSSO (IN) e ROSSO (OUT) sono accesi.
- Durante l'apertura e la chiusura i semafori ROSSO (IN) e ROSSO (OUT) rimangono accesi.
PER ENTRARE - COMANDO OPEN 1:
- A barriera aperta il semaforo ROSSO (IN) si spegne e si accende VERDE (IN). Il
semaforo ROSSO (OUT) rimane acceso.
- Il semaforo VERDE (IN) rimane acceso fino a inizio chiusura della barriera.
PER USCIRE - COMANDO OPEN 2:
- A barriera aperta, il semaforo ROSSO (OUT) si spegne, e si accende VERDE
(OUT), mentre ROSSO (IN) rimane acceso.
- Il semaforo VERDE (OUT) rimane acceso fino a inizio chiusura della barriera.
SCHEMA 1 - MODALITÀ NORMALE => DIP 6 OFF
N
L1
KB11
KB22
P1 24V gestisce le luci automaticamente.
CHIUSA
IN APERTURA CON OPEN 1
APERTA
IN CHIUSURA
CHIUSA
CHIUSA
IN APERTURA CON OPEN 2
APERTA
IN CHIUSURA
CHIUSA
ROSSO (IN)
VERDE (IN)
LUCE DI
ENTRATA (IN)
CORTESIA
Max 40 Watt
R
USCITA (OUT)
SENSORE
1A
MAGNETICO
