Návod na použití
CS
Je přednastaven na teplotu míchané vody přibližně 45 °C. Změnit toto původní nastavení je velmi snadné.
Termosta�cké kartuše s bezpečnostní funkcí pro� opaření jsou elektronicky kontrolovány během výroby. Díky kvalitě
materiálů a jejich konstrukčním vlastnostem je zaručena dlouhodobá životnost.
Pro správnou funkci zařízení je nutno opatřit vstupní potrubí studené a teplé vody zpětnými klapkami.
Pro přesnou funkci zařízení je důležitá správná volba dimenze zařízení. Pokud se vyskytnou anomálie ve funkci zařízení,
doporučuje se nejprve zkontrolovat příslušné schéma rozvodu a teprve potom přistoupit k demontáži termosta�cké kartuše.
Zařízení může být instalováno ve ver�kální i horizontální poloze.
Schéma instalace bez cirkulačního okruhu
CS
EN ISO 9001:2015
Obr. 1
1
Anti-scalding thermostatic mixing valve
Max. teplota vstupní vody
Nastavení výstupní teploty
Maximální tlak
průtok l/min.
TLAK
SLT 07
SLT 08
[bar]
3/4"
43
1
2
63
3
76
4
90
108
C
F
SLT 07 - 10
Termostatický směšovací ventil
85°C
20÷65°C
10 bar
Ø
SLT 09
SLT 10
1"
1"1/4
1"1/2
53
82
155
75
118
225
92
145
270
167
320
Zpětná klapka
Šoupátko
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Sanela SLT 07
Summary of Contents for Sanela SLT 07

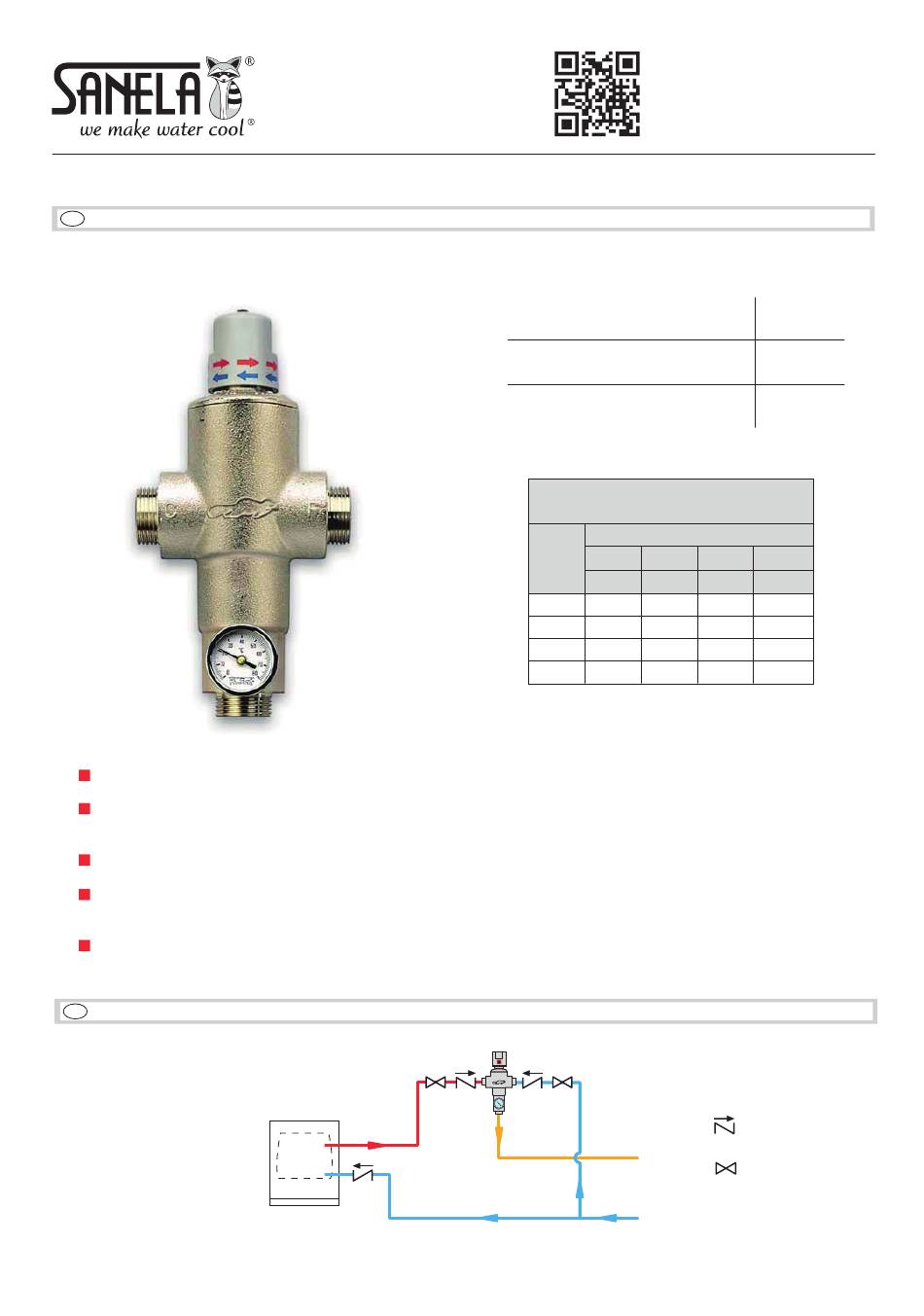

- Page 1 SLT 07 - 10 EN ISO 9001:2015 Termostatický směšovací ventil Anti-scalding thermostatic mixing valve Návod na použití Max. teplota vstupní vody 85°C Nastavení výstupní teploty 20÷65°C 10 bar Maximální tlak průtok l/min. Ø TLAK SLT 07 SLT 08 SLT 09...
- Page 2 Schéma instalace s cirkulačním okruhem míchané vody Zpětná klapka ODBĚROVÁ MÍSTA Cirkulační čerpadlo Šoupátko Obr. 2 Schéma instalace pro radiátorové a podlahové vytápění 75°C 40°C SYSTÉM RADIÁTOROVÉHO A PODLAHOVÉHO TOPENÍ 30°C Cirkulační čerpadlo Obr. 3 Tlaková ztráta / Průtok 3/4" 1" 1"1/4 1"1/2 60 70 80 90 100...
- Page 3 20% - příklady výpočtu umývárna s 30 umyvadly - SANELA - 3 bar 30 x 7 - celkem 210 litrů 210 x 0,86 = 180 l/min - vybereme SLT 09 Ø 1“ 1/4 tělocvična se 20 sprchami, 10 umyvadly - klasické...
- Page 4 Maximum inlet water temperature 85°C Setting the ow temperature 20÷65°C 10 bar Maximum pressure FLOW l/min. Ø PRESSURE SLT 07 SLT 08 SLT 09 SLT 10 [bar] 3/4” 1” 1”1/4 1”1/2 Preset at the factory for distribu�ng sanitary hot water at about 45°C. It is easy modify the temperature of calibra�on.
- Page 5 Installation diagram for floor radiant heating system. 75°C 40°C FLOOR RADIANT HEATING SYSTEM 30°C Circulator Fig. 3 Fall of pressure / rate of flow 3/4" 1" 1"1/4 1"1/2 60 70 80 90 100 400 500 (rate of low l/min) G 10 KPa = 1 m.c.a.
- Page 6 20% – example of calcula�on: gym with 20 showers, 10 washbasins – SANELA – bar 3 30 x 7 – tot. liters 210 210 x 0.86 = 180 l/min – will be chosen SLT 09 Ø 1“ 1/4 gym with 20 showers, 10 washbasins –...
- Page 7 TEPLÁ STUDENÁ COLD °C Ø a [mm] b [mm] 3/4” SLT 07 možnost měřit teplotu vestavěným teploměrem 1” SLT 08 1” 1/4 SLT 09 possibility to measure temperature with built-in thermometer 1” 1/2 SLT 10...
