Summary of Contents for nosted Igland IG095232

  • Page 1 Igland Radio...

  • Page 2: Table Of Contents

    IG095390 IG095391 Se tekniske spesifikasjoner for mer informasjon Revidert 01.06.2023 Publisert IG390643 Doneheia 17, 4516 Mandal Adresse nosted.com/igland Nettside corporate@igland-as.com Email +47 37 25 62 00 Telefon Finn mer informasjon på www.nosted.com Reproduksjon av tekst eller illustrasjoner uten tillatelse er forbudt...

  • Page 3: Sikkerhetsinstruksjoner

    Sikkerhetsinstruksjoner Beredskap for nødsituasjoner Før bruk • Ha førstehjelpsutstyr, brannslukningsapparat og • Les hele bruksanvisningen til vinsjen og aktuelt nødnumre lett tilgjengelig i tilfelle en ulykke eller ekstrautstyr før du bruker maskinen. nødssituasjon oppstår. • Forsikre deg om at kun kvalifiserte og opplærte personer bruker utstyret.
  • Page 4 Sikker drift • Bruk aldri vinsjen til løft eller andre oppgaver den ikke er konstruert for. Vinsjen skal kun brukes til trekking av tømmer. • Unngå å stå nedenfor tømmer og traktor ved vinsjing i skrått terreng. • Bruk alltid palbrems ved inntrekk i motbakke. •...

  • Page 5: Hovedkomponenter

    Hovedkomponenter Sender Mottaker Kabel 7-pol/13-pol støpsel DIN-kontakt til magnet- ventil (kun IG095232)

  • Page 6: Tekniske Spesifikasjoner

    Tekniske spesifikasjoner Felles spesifikasjoner 3x 1,5V AAA (inkludert) Batterier (sender) 12V DC Spenning (mottaker) Integrert Antenne 2,4GHz Frekvens Produkt No. Vinsjer Funksjoner Pullmatic Tilkoblings-kontakt 3501 4501 7-polet (traktor) IG095232 DIN-kontakt (magnetventil) IG091174 55A, 60 7-polet 13-polet (standard) IG091175 7-polet (ekstrautstyr) 5002 13-polet (standard) IG091178...

  • Page 7: Tilkobling Til Mottaker

    Tilkobling til mottaker Radio med to funksjoner Skru på traktorens parkerings- eller kjørelys, slik at radioen får strøm fra tilhengerkontakten. Inntrekk Mottakeren plasseres i traktorhytta. Radio med én funksjon Koble 7-pol støpsel til traktorens tilhengerkontakt. Koble DIN-kontakten til ventilen, med gummipakning mellom.

  • Page 8: Lagring Og Vedlikehold

    Lagring og vedlikehold To-tromlet vinsj Sort felt betjener vinsjens høyre side (sort port), Mottakeren må lagres tørt, også under bruk. og rødt felt betjener vinsjens venstre side (rød Senderen oppbevares tørt når den ikke er i bruk. port). Inntrekk Bruk kontaktspray i kontaktene hvis de er mye utsatt for fukt.

  • Page 9: Feilsøking

    Feilsøking Sammenkobling av sender og mottaker Skru av traktorens PTO før feilsøking! Se Se figuren under for posisjoner på knapper og figuren under for posisjoner på knapper og dioder. dioder. 1. Skru av lokket på mottakeren ved å løsne de fire Dersom vinsjen ikke fungerer med radiobetjening, skruene.
  • Page 10 IG095390 IG095391 See technical specifications for further information Revised 01.06.2023 Published IG390643 Doneheia 17, 4516 Mandal Address nosted.com/en/igland Website corporate@igland-as.com Email +47 37 25 62 00 Phone Find more information at www.nosted.com/en Reproduction of text or illustrations without permission is prohibited...

  • Page 11: Safety Instructions

    Safety instructions Emergency preparedness Before use • Have first aid supplies, a fire extinguisher, and • Read the entire user manual for the winch and emergency numbers readily available in case of any relevant additional equipment before an accident or emergency situation. operating the machine.
  • Page 12 Safe operation • Never use the winch for lifting or other tasks it's not designed for. The winch should only be used for pulling logs. • Avoid standing below logs and the tractor when winching on inclined terrain. • Always use the ratchet brake when reeling in uphill. •...

  • Page 13: Main Components

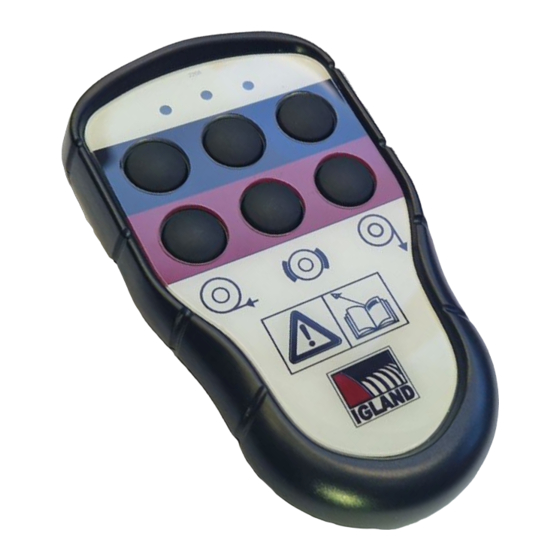

    Main components Transmitter Receiver Cable 7-pin/13-pin connector DIN-connector for solenoid valve (only IG095232)

  • Page 14: Technical Specifications

    Technical specifications Shared specifications 3x 1,5V AAA (included) Batteries (transmitter) 12V DC Voltage (receiver) Integrated Antenna 2,4GHz Frequency Product No. Winches Functions Pullmatic Connector type 3501 4501 7-pin (tractor) IG095232 DIN connector (solenoid valve) IG091174 55A, 60 7-pin 13-pin (standard) IG091175 7-pin (optional equipment) 5002...

  • Page 15: Connecting The Receiver

    Connecting to receiver Two-function radio Turn on the tractor's parking or driving lights, so that the radio receives power from the trailer Reeling in connection. Place the receiver in the tractor cabin. Single-function radio Connect the 7-pin plug to the tractor's trailer connector.

  • Page 16: Storage And Maintenance

    Two-drum winch If the winch is equipped with Pullmatic, it unwinds The black field operates the right side of the the wire as long as the button is held down. The winch (black port), and the red field operates the unwinding stops when the button is released and left side of the winch (red port).

  • Page 17: Troubleshooting

    Troubleshooting Pairing of transmitter and receiver Turn off the tractor's PTO before Refer to the figure below for positions of buttons troubleshooting! Refer to the figure below for and diodes. positions of buttons and diodes. 1. Remove the lid on the receiver by loosening the If the winch does not work with the radio four screws.
  • Page 20 Nøsted & AS Jåbekk Doneheia 17 4516 Mandal Norway www.nosted.com...
