Summary of Contents for Jacuzzi JCF150

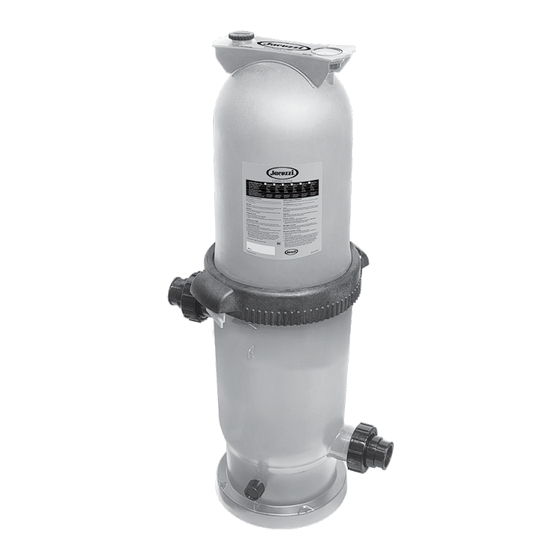

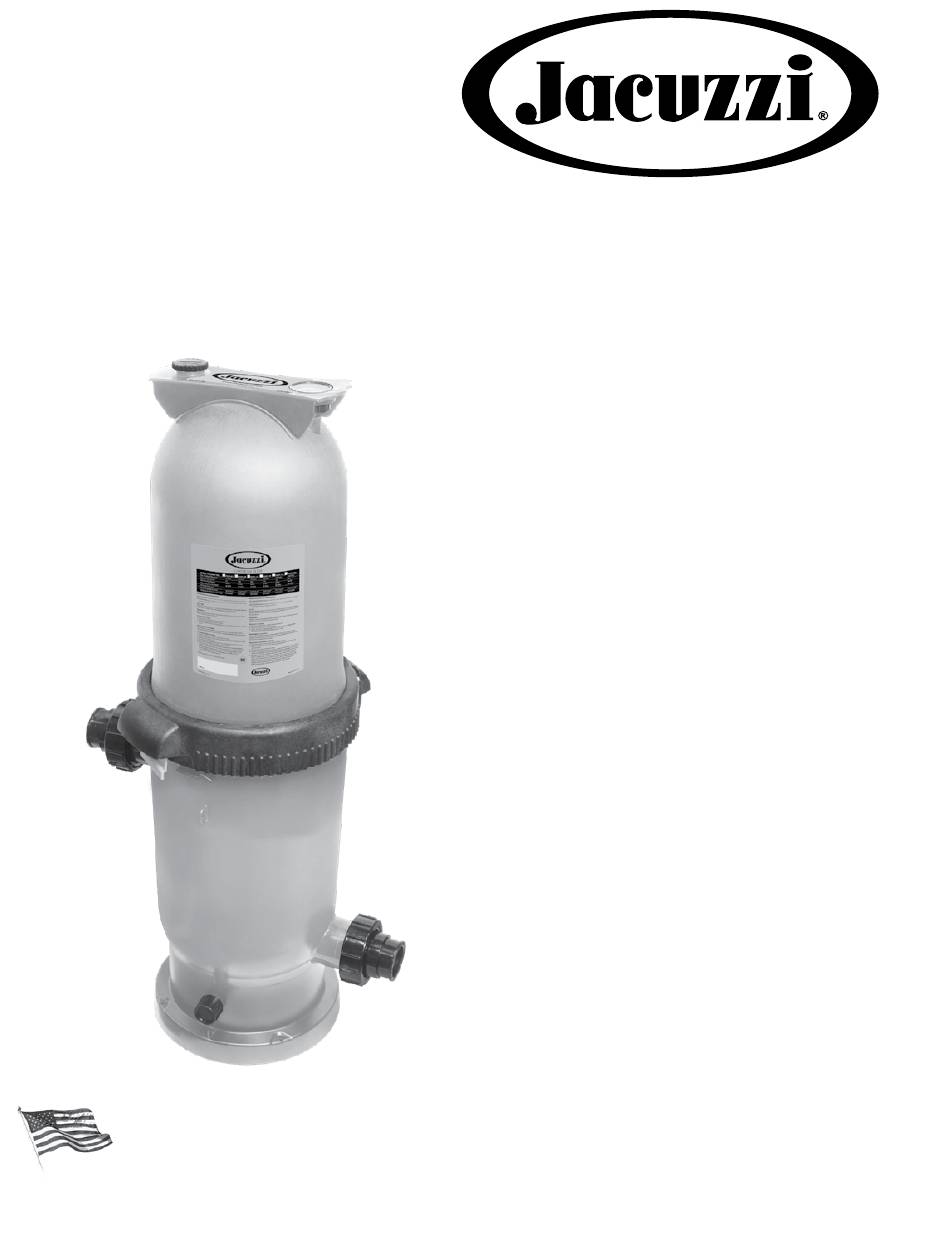

- Page 1 CARTRIDGE FILTER OWNER’S MANUAL Installation • Operation • Parts MODELS JCF150 Designed, Engineered & Manufactured in the USA. www.jacuzzipool.com ©2020 Waterway Plastics 810-0161-LE.1120...
-
Page 2: Table Of Contents
Minimum Service Height Filter Assembly & Disassembly ......5 Cartridge Cleaning Procedure ......6 System Inspection & Winterizing ......6 Troubleshooting Guide ........7 Replacement Parts List ........8 JCF150 Medium Size Filter Ring 41 1/8" (1044.6mm) PRESSURE DROP CURVE FOR JCF MODELS 2" NPT Inlet 30 3/8"... -
Page 3: Safety Instructions
NOTICE: indicates special instructions not related to hazards. ® The Jacuzzi Cartridge Filter is designed to filter water for swimming pools and hot tubs only. On a new installation, we recommend: 1. Disassemble the filter after the initial cleanup. Follow Carefully read and follow all safety “Filter Disassembly/Assembly Procedure”... -
Page 4: Installation
INSTALLATION Air Relief Valve Pressure FILTER MOUNT MUST: Gauge • Provide weather and freezing protection. • Provide space and lighting for easy access for routine maintenance. • Provide ventilation and drainage for pump. • Be on a reasonably level surface and provide adequate drainage. -
Page 5: Filter Assembly & Disassembly
ASSEMBLY: 1. Inspect and clean the tank, ring threads and O-ring groove. Replace damaged parts as necessary. 2. Install the filter cartridge in the tank. Push down firmly to seal it. NOTICE: Lubricate the O-ring sealing area inside the upper tank lip with silicone base grease, as other lubricants may cause the ring to swell. -
Page 6: Cartridge Cleaning Procedure
CARTRIDGE CLEANING SYSTEM INSPECTION PROCEDURE GENERAL: WHEN TO CLEAN THE FILTER: NOTICE: DO NOT use solvents to clean the filter. Solvents may damage plastic components in the system. The filter cartridge should normally be removed and cleaned when the pressure gauge reading increases 10 PSI over the start-up pressure. NOTICE: Open the air release valve and bleed all air from the Follow all steps in the “Disassembly”... -
Page 7: Troubleshooting Guide
TROUBLESHOOTING GUIDE 1. Short Cycle Time: D. Pool water contains iron; consult your pool professional. E. Heavy or improper application of powdered chlorine tablets using a NOTICE: Cycle time will vary with each location and between binder; consult your pool professional. different areas of the country. -
Page 8: Replacement Parts List
JACUZZI REPLACEMENT PARTS ® JACUZZI CARTRIDGE FILTER REPLACEMENT PARTS ® Item Part No. Description Item Part No. Description 519-0249-BEI 515-0209-BEI Filter Lid & Handle Assembly – 125 - 150 sq. ft. (includes #1A - 1E) Filter Body (includes #2A-2B) 600-0220... - Page 9 FILTROS DE CARTUCHO MANUAL DEL USUARIO Instalación • Operación • Partes MODELOS JCF150 Designed, Engineered & Manufactured in the USA. www.jacuzzipool.com ©2020 Waterway Plastics 810-0161-LE.1120...
- Page 10 Procedimiento de limpieza del cartucho ..22 Inspección del sistema / Preparación para invierno ....... 22 Guía para la localización de fallas ....23 Tamaño Medio JCF150 Lista de refacciones para la reparación ..24 Filtro de aro 41 1/8" (1044.6mm) CURVA DE CAÍDA DE PRESIÓN...
-
Page 11: Instrucciones De Seguridad
AVISO: Indica instrucciones especiales no relacionadas con riegos. Lea con atención y siga todas las ® El filtro de cartucho Jacuzzi ha sido diseñado solamente paara filtrar instrucciones de seguridad contenidas agua para piscinas de natación y baños de inmerión. Si la instalación de en este manual o en la máquina. -
Page 12: Instalación
INSTALACIÓN Valvula de Descarga de aire Manómetro EL MONTAJE DEL FILTRO DEBE: • Proporcionar protección contra las condiciones climáticas y las heladas. • Proporcionar suficiente escapio e iluminación para permitir un acceso fácil para realizar trabajos de mantenimiento de rutina (consulte la Figura 1 para obtener los requisitos de espacio). -
Page 13: Desensamblaje / Ensamblaje Del Filtro
B. Mantenga el pasador en la posición desenganchada y gire el aro HACIA LA IZQUIERDA para sacarlo. Si tiene dificultad en mover el aro, golpe delicadamente con un martillo de goma para desprender la resistencia inicial. 5. Verifique que el aro tórico no tenga cortes, rajaduras, deformación o señales de desgaste;... -
Page 14: Procedimiento De Limpieza Del Cartucho
PROCEDIMIENTO DE INSPECCIÓN DEL SISTEMA LIMPIEZA DEL CARTUCHO GENERAL: CUÁNDO SE DEBE LIMPIAR EL AVISO: NO use solventes para limpiar el filtro; los solventes pueden FILTRO: dañar los componentes de plástico del sistema. El cartucho del filtro generalmnente se debe sacar y limpiar cuando AVISO: Cada vez que detenga y vuelva a encender la bomba, abra la lectura del manómetro aumenta 10 psi (69 kPa) por encima de la la válvula de descarga de aire y purgue todo el aire del filtro. -
Page 15: Guía Para La Localización De Fallas
GUÌA PARA LA LOCALIZACIÓN DE FALLAS 1. Ciclos cortos: D. El agua de la piscina contiene hierro; consulte con un técnico de servicio para piscinas. NOTICE: Cycle time will vary with each location and between E. Aplicación excesiva o incorrecta de tabletas de cloro en polvo usando different areas of the country. -
Page 16: Lista De Refacciones Para La Reparación
REFACCIONES PARA LA REPARACIÓN JACUZZI ® PIEZAS DE RECAMBIO DEL CARTUCHO DE JACUZZI ® INo. de INo. de No. dela Parte Descriptión No. dela Parte Descriptión Clave Clave 519-0249-BEI 515-0209-BEI Tapa del Filtro y Asamblea de la Anilla de Cierre – 125 - 150 p.c. (incluye #1A - 1E) Cuerpo del Tanque (incluye #2A –...
